GE IS220UCSAH1A

产品概述

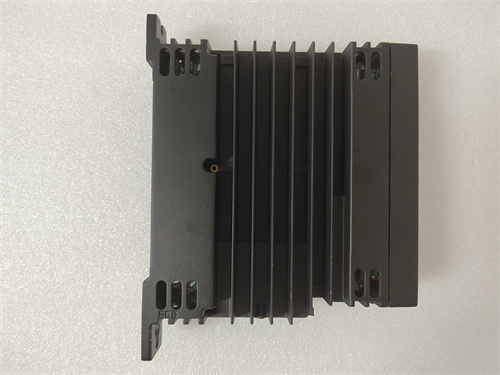

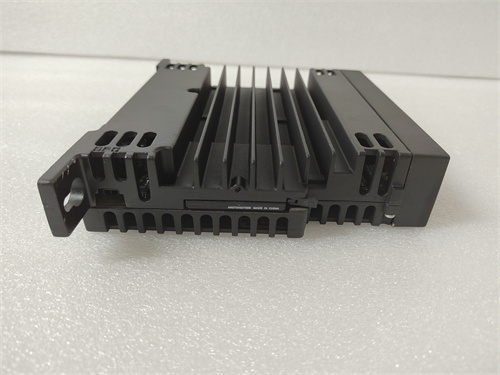

GE IS220UCSAH1A 是美国通用电气公司（GE）为其 Mark VIe 燃气轮机与蒸汽轮机控制系统设计的一款关键控制器组件。Mark VIe系统是GE应用于发电领域的高端、分布式控制平台。具体而言，GE IS220UCSAH1A 是一款用户可配置的控制处理器模块，通常被称为用户配置服务器或辅助控制处理器。它在复杂的多控制器Mark VIe系统中扮演着至关重要的角色，负责执行用户自定义的、非核心保护类的控制逻辑和顺序控制功能，以分担主处理器的负载。这款 IS220UCSAH1A 模块增强了系统的处理能力与灵活性，是实现定制化控制策略、优化机组性能的重要硬件基础。

产品参数

• 产品型号： IS220UCSAH1A

• 品牌： 通用电气（GE）

• 所属系统： Mark VIe 控制系统

• 模块类型： 用户可配置服务器 / 辅助控制处理器

• 核心功能：

  • 执行用户使用GE专用工程工具（如ToolboxST）编写的自定义控制应用程序。

  • 处理复杂的顺序控制、模拟量计算、数据记录和通信任务。

  • 通常不用于执行关键的安全保护功能（如超速保护），这些功能由专用的保护控制器负责。

• 处理器与内存： 搭载高性能处理器和充足的易失性/非易失性内存，用于运行用户程序和数据存储。

• 通信接口：

  • 背板通信： 通过高速VME背板与Mark VIe机架内的其他模块（如I/O模块、主处理器）进行数据交换。

  • 网络通信： 通常配备以太网接口，用于与工程师站、操作员站或其他系统进行编程、调试和数据通信。

• 编程与配置： 使用GE的ToolboxST软件进行硬件组态、控制逻辑编程（采用基于块或文本的语言）和调试。

• 热插拔支持： 设计支持在系统运行期间进行模块更换（热插拔），以最大限度地减少维护停机时间。

• 状态指示： 前面板配备多颗LED指示灯，用于显示模块电源、运行状态、故障和通信活动。

• 工作温度： 设计用于控制室环境，工作温度范围通常为0°C 至 60°C。

优势与特点

1. 强大的扩展处理能力： GE IS220UCSAH1A 为Mark VIe系统提供了额外的、可编程的计算资源。通过将复杂的定制化控制逻辑（如性能计算、高级燃烧控制、辅助系统顺序控制）卸载到该模块上运行，可以减轻主控制器的负担，优化整个系统的响应速度和可靠性。

2. 高度的灵活性与可定制性： 作为“用户可配置”服务器，它允许工程师根据特定电厂或机组的独特需求，开发和部署专用的控制算法和应用程序，从而实现对机组性能和操作的精细优化，这是标准控制功能无法完全覆盖的。

3. 与Mark VIe系统的深度集成： 该模块作为Mark VIe控制架构的原生部分，GE IS220UCSAH1A 能够通过背板高速访问所有共享的I/O数据，并与其他控制器进行确定性的数据交换。这种紧密集成确保了自定义应用程序能够基于实时、准确的现场数据运行。

4. 可靠的工业设计与热插拔： 秉承Mark VIe系统的高可靠性标准，采用工业级组件设计。支持热插拔功能使得在不停机的情况下进行模块维护或升级成为可能，极大地提高了系统的可用性。

5. 完善的工程工具链支持： 受益于GE统一的ToolboxST软件环境，从硬件组态、逻辑编程、仿真测试到在线监控和诊断，所有工作都能在一个集成平台中完成，降低了工程复杂性。

应用领域与案例

GE IS220UCSAH1A 模块专门用于配置了Mark VIe控制系统的燃气轮机或蒸汽轮机发电机组。

• 应用领域：

  • 联合循环发电厂

  • 简单循环燃气轮机电站

  • 工业驱动型燃气轮机

  • 大型蒸汽轮机电站

• 应用案例：
  在一座联合循环电厂中，为了提高整体热效率，工程师开发了一套复杂的“进气冷却系统优化控制”算法。这套算法需要实时计算环境温度、湿度、机组负荷，并动态调节进气冷却设备的运行状态。由于计算量大且逻辑复杂，不适合直接加载在负责核心控制的主处理器上。因此，在Mark VIe控制机架中增加了一块 GE IS220UCSAH1A 模块。该模块专门运行这套优化程序，通过背板读取所需的实时数据，执行计算后，将控制指令发送给相应的I/O模块来操作进气冷却设备。通过IS220UCSAH1A实现的这项定制化控制，最终帮助电厂在夏季高峰时段显著提升了出力。

与竞品对比

• vs. Mark VIe主处理器（如IS200系列）： 主处理器负责机组最核心、最基础的控制和保护回路，其可靠性和确定性要求最高。IS220UCSAH1A 作为辅助处理器，更侧重于提供灵活的可编程能力，用于实现增强功能，两者在系统中角色互补。

• vs. 外置独立PLC/工控机方案： 采用外置PLC实现定制功能需要额外的硬件、电源、机柜以及复杂的通信接口开发。IS220UCSAH1A 作为内置模块，在集成度、数据访问速度、维护便利性和系统一致性方面具有明显优势。

• vs. 其他品牌透平控制系统的专用计算模块： 西门子、三菱等竞争对手也有类似的可编程扩展模块。IS220UCSAH1A 的核心竞争力在于其与GE Mark VIe生态系统的无缝融合，对于GE机组用户而言是自然且低风险的选择。

选型建议与注意事项

1. 明确功能定位与需求： 清晰界定需要由IS220UCSAH1A实现的功能范围，确保其不属于安全保护范畴（应由专用保护控制器处理）。评估其处理能力和内存是否满足应用程序的复杂度。

2. 严格的系统兼容性验证： 必须确认该模块与现有Mark VIe系统的硬件版本（机架型号、背板类型）和ToolboxST软件版本完全兼容。不兼容的模块可能导致系统无法识别或运行不稳定。

3. 专业的编程与测试： 在该模块上开发应用程序需要熟练掌握ToolboxST编程和Mark VIe系统架构。所有用户程序必须经过充分的离线仿真和在线测试，确保其逻辑正确且不会对核心控制系统产生干扰。

4. 关注通信与数据交换配置： 正确配置该模块与主处理器及其他模块之间的数据交换表（如GDTT - 全局数据定时传输），确保数据能够准确、及时地共享。

5. 备件管理与更换流程： 由于涉及用户程序，更换IS220UCSAH1A模块前，必须完整备份模块内的应用程序和配置数据。新模块安装后，需要恢复程序并进行全面功能验证。热插拔操作需严格遵守规程。
