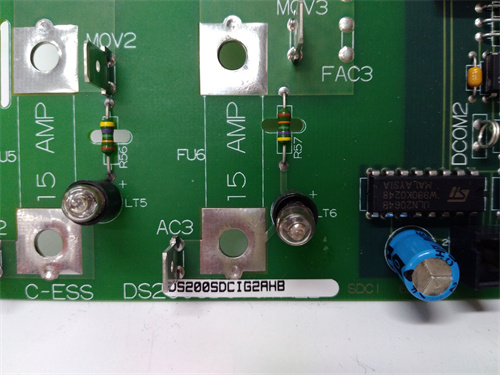

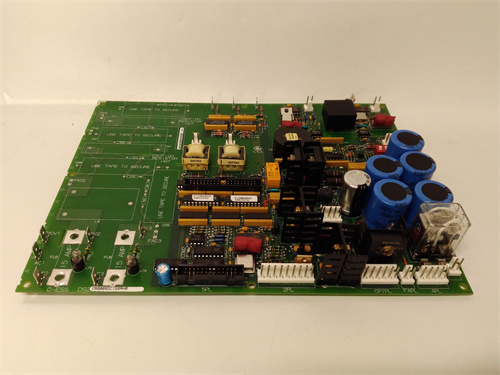

GE DS200SDCIG2AHB

产品概述

GE DS200SDCIG2AHB 是美国通用电气（GE，现为GE Vernova旗下业务）Mark VI系列燃气轮机/蒸汽轮机控制系统中的一款关键组件。Mark VI系统是GE用于其重型燃气轮机和联合循环机组的主力控制平台。具体而言，DS200SDCIG2AHB 是一款伺服驱动控制卡或位置控制卡。它在系统中的核心作用是作为一个高精度、高响应速度的闭环控制器，专门用于驱动和调节燃料阀、进气导叶（IGV）、旁路阀等关键执行机构的位置。该模块接收来自上级控制器（如Mark VI的<CPU>）的阀位指令，并同时采集来自安装在执行机构上的线性可变差动变压器（LVDT） 的实时位置反馈信号，通过内置的比例-积分-微分（PID） 控制算法，输出精确的电流信号来驱动伺服阀或比例阀，从而实现对阀门开度的毫秒级精确控制。对于燃气轮机而言，燃料阀和IGV的控制精度直接关系到燃烧效率、排放水平和机组动态响应。因此，GE DS200SDCIG2AHB 的性能和可靠性是保障整个发电机组安全、稳定、高效运行的关键环节。

产品参数

• 所属系统：GE Mark VI 燃气轮机/蒸汽轮机控制系统。

• 模块类型：伺服驱动/位置控制接口卡。

• 核心功能：单通道或多通道（通常为双通道，用于冗余或主/备控制）的闭环位置控制器。

• 控制输出：提供驱动伺服阀或比例阀所需的模拟量电流输出，典型信号范围为 -200 mA 至 +200 mA 或 4-20 mA。

• 位置反馈输入：专为连接LVDT设计，提供LVDT所需的交流励磁信号（通常为3-5 Vrms, 2.5-10 kHz），并接收其返回的与位置成比例的信号进行解调。

• 控制算法：内置高性能的PID控制回路，参数可通过软件（ToolboxST）在线调整。

• 通信接口：通过Mark VI机架的VME总线或专用高速背板与控制器<CPU>进行数据交换，接收指令并上传状态与诊断信息。

• 诊断与监测：具备强大的自诊断功能，可监测LVDT初级/次级线圈健康状态、反馈信号超限、输出电流超限、硬件故障等。

• 冗余支持：通常设计为支持与另一块同型号卡件构成冗余配置，以提高控制回路的可用性。

• 电源：由Mark VI机架背板提供所需的工作电源。

优势与特点

1. 针对涡轮机控制的高度优化：GE DS200SDCIG2AHB 并非通用运动控制器，其硬件和固件专门为燃气轮机高速、高精度的阀门控制而设计。其对LVDT信号的处理、PID算法的响应速度和抗干扰能力都针对这一特定应用进行了深度优化。

2. 极高的控制精度与动态响应：能够实现微米级的位置控制精度和毫秒级的响应速度，这对于快速调节燃料量以跟随电网负荷变化、以及精确控制空燃比以实现低排放燃烧至关重要。

3. 内置的先进诊断与保护：该模块提供了从传感器（LVDT）到执行器（阀位）整个回路的全面诊断。能够提前预警LVDT线圈退化、线路接触不良等问题，并结合控制逻辑实现阀门卡涩等故障的安全保护，防止设备损坏。

4. 高可靠性与环境适应性：作为用于关键连续发电设备的组件，其设计遵循最严苛的工业标准，采用高质量的军用级或工业级元器件，能够在电厂控制室内的高温、高振动和电气噪声环境中长期稳定运行。

5. 与Mark VI生态系统的无缝集成：作为原厂卡件，其与Mark VI的控制器、I/O模块、网络和工程软件（ToolboxST）完全兼容。配置、调试、监控和故障分析都在统一的软件平台下完成，极大便利了工程师和运维人员。

应用领域与案例

应用领域：专用于使用GE Mark VI控制系统的重型燃气轮机发电机组、蒸汽轮机以及联合循环电站。

应用案例：

• 9F级燃气轮机燃料控制：在一台400MW的9F级燃气轮机中，DS200SDCIG2AHB 卡件直接控制着天然气或燃油的主控制阀。它精确执行来自速度/负荷控制器的指令，毫秒级地调整燃料流量，以响应电网调度指令，同时确保燃烧室在任何工况下都保持稳定的火焰和最优的排放（低NOx）。

• 燃气轮机进气导叶（IGV）角度控制：该模块也用于控制压气机入口的IGV角度。通过调整IGV开度，可以优化压气机在不同环境温度和负荷下的效率，防止喘振，并控制透平排气温度。GE DS200SDCIG2AHB 确保IGV能够快速、平稳地定位到设定角度。

• 蒸汽轮机调速阀控制：在联合循环的蒸汽轮机侧，该卡件可用于控制高压或中压蒸汽进汽阀。根据蒸汽条件和负荷需求，精确调节阀门开度，实现汽轮机的精确功率输出和热力循环效率最大化。

与竞品对比分析

与采用通用PLC（如西门子S7-1500T）加第三方伺服驱动模块来控制阀门，或其他涡轮机控制系统厂商（如伍德沃德Woodward、三菱Mitsubishi）的专用控制器相比，GE DS200SDCIG2AHB 的核心优势和竞争领域在于：

• 原厂系统内的原生性能与可靠性：它是GE为其自身涡轮机“量身定制”的控制部件。其控制算法与涡轮机的热力学模型和动态特性经过了GE的联合仿真和大量现场测试，实现了最优匹配。这种深度集成的性能与可靠性，是第三方通用方案难以复制的。

• 完整的责任与支持体系：当使用GE的原厂控制系统和卡件（包括 DS200SDCIG2AHB）时，整个控制链的责任由GE承担。一旦出现问题，用户可以获得从传感器、控制器到执行机构的完整技术支持和保修服务。而混合不同品牌的系统在出现问题时容易导致责任推诿。

• 在现有存量市场的绝对主导：对于全球数千台已安装的GE Mark VI系统，任何维修、维护或升级，使用原厂备件 DS200SDCIG2AHB 是保证系统兼容性、延续性和性能的唯一可靠选择。
  通用方案可能在初始成本或与工厂其他非关键设备的集成上略有灵活性，但对于燃气轮机核心控制回路这种对性能、安全和可靠性要求极高的应用，原厂专用的 GE DS200SDCIG2AHB 是不可替代的。

选型建议与注意事项

1. 严格确认系统兼容性：必须确认您现有的系统是GE Mark VI（而非Mark V或Mark VIe），并且确认机架型号和槽位。不同版本的Mark VI系统可能对卡件有细微的兼容性要求。

2. 明确控制对象：确认该卡件将用于控制哪个阀门（燃料阀、IGV、蒸汽阀等），因为不同应用的控制参数和调试步骤可能不同。

3. 备份配置与参数：在更换卡件前，务必使用ToolboxST软件从旧卡件中完整备份所有配置参数、PID整定值和校准数据。新卡件需要灌装完全相同的配置。

4. 执行机构与传感器匹配：确保所驱动的伺服阀/比例阀的电流要求与卡件输出匹配，并且所使用的LVDT的规格（励磁频率、电压、线性范围）与卡件支持的范围一致。

5. 专业的调试与校准：更换或新安装卡件后，必须进行闭环回路的校准和测试。这包括LVDT的零位和满量程校准、伺服阀的零偏置校准以及PID参数的最终整定。这项工作必须由经过GE培训的专业工程师完成。

6. 利用诊断功能：定期通过软件查看 DS200SDCIG2AHB 的诊断页面，关注LVDT健康状态、跟踪误差等指标，进行预测性维护。

7. 采购原厂备件：此类关键控制卡件强烈建议通过GE官方或其授权渠道采购正品。非原厂件或翻新件可能在长期稳定性、温度特性或与固件的兼容性上存在严重隐患，危及机组安全。
