GE UCSC H1 IS420UCSCH1A-B

产品描述

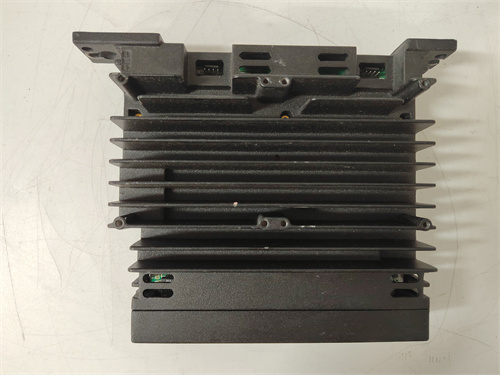

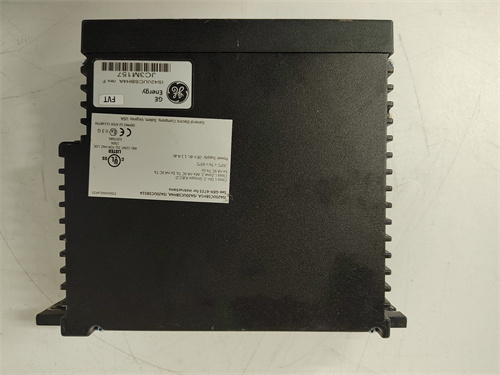

GE UCSC H1 IS420UCSCH1A-B 是通用电气（GE）公司为其Mark VIe系列燃气轮机/蒸汽轮机控制系统设计的一款核心控制与通信模块。该模块的全称为 “通用控制器与站控制” 模块，是Mark VIe分布式控制架构中的关键节点。GE UCSC H1 IS420UCSCH1A-B 集成了强大的实时处理器和丰富的通信接口，通常作为单个控制机架（如专用控制柜或I/O机架）的主控制器，负责执行复杂的控制逻辑（如转速调节、温度控制、顺序控制），并管理该机架内所有I/O模块的数据交换。同时，它作为整个Mark VIe网络中的一个关键站点，通过高速以太网与其它UCSC模块、人机界面（HMI）及上层监控系统进行实时、确定性的数据通信，协同完成对整台燃气轮机的全面控制与保护。

产品参数

• 产品系列：通用电气（GE） Mark VIe 燃气轮机/蒸汽轮机控制系统

• 模块类型：通用控制器与站控制模块

• 主要功能：

  • 控制执行：运行燃气轮机/蒸汽轮机的控制与保护应用程序。

  • 数据集中与处理：收集和处理本地I/O机架内所有模块（如模拟量输入/输出、数字量输入/输出、转速等）的数据。

  • 网络通信：作为网络节点，通过Mark VIe专用的高速控制网络（如基于HSR/PRP的容错以太网）与其他控制器和操作站通信。

• 处理器：采用高性能的实时处理器（如PowerPC架构），确保控制指令的快速、确定性执行。

• 内存：配备充足的RAM和非易失性存储器，用于存储控制程序、运行数据和历史记录。

• 通信接口：

  • 控制网络端口：多个100/1000Mbps以太网端口，支持HSR/PRP等高可用性网络协议，用于控制器间及与HMI的通信。

  • I/O网络端口：用于连接和驱动本地I/O机架内的模块（通常通过专用背板总线）。

  • 调试/维护端口：如RS-232或USB端口，用于工程调试和软件维护。

• 实时时钟：内置高精度实时时钟，用于事件时间戳同步。

• 冗余支持：支持与另一个同型号UCSC模块配置为1:1热备冗余，实现无扰切换，最大化系统可用性。

• 工作电源：通过Mark VIe机架背板供电，通常为24 VDC或125 VDC。

• 工作温度：典型的工业运行温度范围，如0°C 至 +70°C。

• 诊断与指示：前面板配备多色LED指示灯，清晰显示模块状态（电源、运行、故障、网络活动、主/备状态等）。

优势与特点

1. 燃气轮机控制领域的高度专用化与高可靠性：GE UCSC H1 IS420UCSCH1A-B 并非通用PLC，而是专为满足燃气轮机快速、安全、可靠控制需求而深度开发的硬件。其设计遵循航空级标准，具有极高的MTBF（平均无故障时间），是保障发电机组连续、稳定运行的核心大脑。

2. 强大的分布式处理与确定性的网络性能：作为Mark VIe分布式架构的节点，它分担了中央控制器的负荷，实现了更快的本地响应。其专用的高速容错以太网确保了控制器间海量数据交换的实时性和确定性，这对于需要多控制器协同完成复杂控制的燃气轮机至关重要。

3. 完善的热备冗余与无缝切换能力：模块支持硬件级的1:1冗余配置。当主控制器发生故障时，备用控制器能在毫秒级内无扰接管所有控制任务，确保燃气轮机运行不中断，这对于发电这类不允许非计划停机的应用是生命线。

4. 先进的工程与诊断工具集成：与GE的工程工具软件（如ToolboxST）深度集成，支持在线编程、调试、参数整定和故障诊断。详细的诊断信息可通过前面板指示灯和软件界面获取，便于快速定位问题。

5. 与Mark VIe生态系统的无缝兼容：作为原厂核心组件，与Mark VIe系统的I/O模块、电源、机架及软件完全兼容，确保了整个系统集成的稳定性和性能优化。

应用领域与案例

• 应用领域：几乎专用于采用GE Mark VIe控制系统的发电和大型工业驱动领域，包括：简单循环和联合循环燃气轮机电厂、蒸汽轮机电厂、大型压缩机驱动以及船舶动力系统。

• 应用案例：在一座400MW联合循环电厂中，燃机控制系统（GCP）由多个机架组成。其中一个关键机架配备了 GE UCSC H1 IS420UCSCH1A-B 作为主控制器，专门负责燃料调节和燃烧监测。它实时处理来自燃料阀位传感器、火焰探测器和排气热电偶的信号，执行精确的燃料控制算法以保持高效、低排放的燃烧。当该控制器通过自诊断检测到内部内存错误时，系统自动将控制权切换到冗余配对的备用UCSC模块，并发出维护警报。电厂维护人员得以在机组带负荷运行的情况下，安全地更换故障模块，避免了非计划停机造成的巨大经济损失。

与竞品对比

• 与西门子（Siemens）SGT系列燃气轮机配套的T3000控制系统控制器对比：西门子T3000是高度集成化的DCS。GE UCSC H1 所在的Mark VIe系统是专门为燃气轮机控制优化的、分布式、高确定性的控制系统。其优势在于控制器级的高实时性、强大的冗余切换机制以及对高速专用控制网络的深度优化，在处理燃气轮机特有的快速闭环控制（如转速、温度）时表现卓越。

• 与三菱（Mitsubishi）M701F燃气轮机配套的DIASYS Netmation控制器对比：两者均为日系和欧美系重燃控制的顶级方案。IS420UCSCH1A-B 的核心竞争力在于其与 GE燃气轮机本体设计的深度耦合 以及在全球电力市场中更广泛的装机业绩和第三方服务生态。其在控制算法的成熟度和工程工具的普及性上具有一定优势。

• 核心优势总结：GE UCSC H1 IS420UCSCH1A-B 的核心竞争力在于其作为 “GE重型燃气轮机控制技术”的物理载体和神经中枢，提供了经过无数小时运行验证的、集高可靠性、确定性实时控制、强大冗余能力和开放诊断于一体的顶级解决方案。

选型建议与注意事项

• 选型建议：

  1. 系统架构确认：必须明确该模块用于新系统构建还是现有Mark VIe系统的扩展/备件替换。需与系统集成商或GE工程师确认其在整体控制架构中的定位（控制哪个子系统）。

  2. 冗余需求评估：对于关键控制功能（如燃机主控、保护），必须规划冗余配置（一对UCSC H1模块），并配置相应的冗余网络和I/O。

  3. 软件版本协调：确认控制器的固件版本与要运行的控制应用程序版本，以及上位工程工具软件（ToolboxST）版本完全兼容。

  4. 网络规划：设计好控制网络（HSR/PRP环网）的拓扑结构、IP地址分配，并选择认证的工业网络交换机。

• 注意事项：

  1. 专业工程实施：燃气轮机控制系统的组态、编程和调试专业性极强，必须由经过GE严格培训并认证的工程师执行。

  2. 静电防护：模块为精密电子设备，在安装和搬运时必须严格遵守静电防护（ESD）规程。

  3. 热插拔操作规范：在冗余配置下支持热插拔更换，但必须遵循GE手册中规定的详细步骤，包括在软件界面中执行“准备移除”等操作。

  4. 备件一致性：作为备件采购时，需提供完整的型号IS420UCSCH1A-B，并尽可能匹配硬件版本和固件版本，确保与现场运行系统兼容。

  5. 技术支持渠道：确保采购渠道能提供可靠的技术支持和后续的固件升级服务。建议通过GE发电服务部门（GE Gas Power）或其授权渠道进行关键备件采购。
