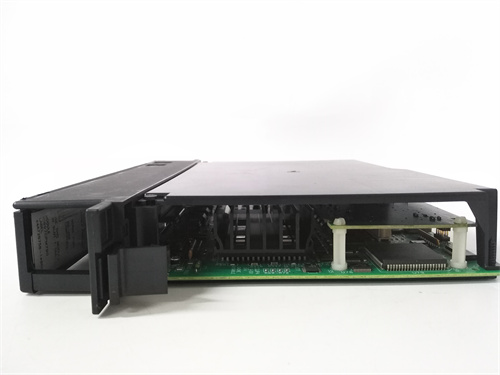

GE IC697ALG320

产品描述

GE IC697ALG320 是美国通用电气（GE）公司为其经典的可编程逻辑控制器系列——GE Fanuc Series 90-70 PLC 设计的一款高精度模拟量输出模块。该模块是90-70系列I/O系统的重要组成部分，专门用于将PLC内部运算处理后的数字量控制信号，高精度地转换为标准的模拟量信号（如4-20mA或0-10V DC），以驱动现场的执行机构，例如调节阀、变频器速度给定、定位器或记录仪等。在过程控制与复杂自动化系统中，IC697ALG320 扮演着“控制信号之手”的关键角色，其输出的稳定性和精度直接影响到闭环控制的性能。对于需要精确连续调节的场合，如温度、压力、流量或液位控制，选用GE IC697ALG320 这类高质量模拟量输出模块是实现稳定和优化控制的基础。

产品参数

• 产品系列：GE Fanuc Series 90-70 PLC I/O模块

• 模块类型：模拟量输出模块

• 输出通道数量：通常为8个独立通道。

• 输出信号类型：

  • 电流输出：4-20mA DC（典型），支持二线制或四线制负载。

  • 电压输出：可能支持0-10V DC， ±10V DC等范围（具体取决于模块版本和跳线设置）。

• 输出分辨率：高分辨率，通常为12位或更高，确保精细的控制精度。

• 精度：在规定的温度和工作条件下，典型精度优于±0.1% 满量程。

• 负载能力：

  • 电流输出：通常最大负载电阻为XXX欧姆（如600Ω， 具体需查手册）。

  • 电压输出：通常最小负载电阻为XXX千欧姆。

• 更新速率：快速的通道更新速度，满足大多数过程控制的响应要求。

• 隔离：通道之间以及通道与背板总线之间通常具有光电隔离，防止干扰和接地环路问题。

• 诊断功能：

  • 模块级状态指示灯（电源、故障、通信）。

  • 可能的输出回路监测（如断线检测，取决于具体型号和配置）。

• 连接方式：通过可拆卸的前连接器（螺钉端子排）进行现场接线。

• 兼容性：必须安装在Series 90-70 PLC的指定I/O机架（如IC697CHS系列机架）中，并占用相应槽位。

• 配置：通过GE的编程软件（如VersaPro， Proficy Machine Edition）设置每个通道的输出类型、量程和报警限值。

优势与特点

1. 高精度与出色的稳定性：GE IC697ALG320 采用精密的数模转换器（DAC）和稳定的参考电压源，提供了高分辨率和低漂移的模拟输出，确保长期运行下控制信号的准确性，是实现精确过程控制的关键。

2. 高通道密度与灵活性：在一个模块上集成8个输出通道，提高了控制柜的空间利用率和系统的性价比。每个通道可独立配置为电流或电压输出（取决于硬件版本），适应多样化的现场设备需求。

3. 强大的系统集成与可靠性：作为原生的Series 90-70系列模块，它与GE CPU和编程环境无缝集成。工业级的设计确保了其在振动、噪声和温度波动的工业环境中的高可靠性，平均无故障时间长。

4. 便捷的维护与诊断：模块状态指示灯和通过软件访问的诊断信息，有助于快速识别模块本身或外部回路的问题。模块化设计支持相对便捷的更换（在系统允许条件下）。

5. 成熟的平台与广泛支持：Series 90-70是经过全球大量工业应用验证的成熟平台，IC697ALG320 作为其标准模拟量输出模块，拥有丰富的应用案例、技术文档和备件供应渠道，降低了用户的长期维护风险。

应用领域与案例

• 应用领域：广泛应用于需要模拟量连续控制的流程工业和制造业，例如：化工过程控制（反应器温度、压力调节）、水处理（加药泵控制、pH值调节）、食品饮料（混合比例控制）、暖通空调（冷水阀、风门控制）以及生产线上的速度与张力控制。

• 应用案例：在一个化工厂的聚合反应釜温度控制系统中，PLC根据温度传感器的反馈，通过PID运算计算出加热/冷却阀门的开度指令。该指令通过GE IC697ALG320 模拟量输出模块转换为4-20mA信号，驱动安装在蒸汽管道和冷却水管道上的气动调节阀的执行机构。IC697ALG320 的高精度输出确保了阀门位置的精确控制，从而将反应釜温度稳定维持在工艺设定值附近，保障了产品质量和生产安全。

与竞品对比

• 与罗克韦尔自动化（Allen-Bradley）PLC-5系列1771-OFE模拟量输出模块对比：两者均为同时代经典PLC的高性能模拟量模块。GE IC697ALG320 在通道密度（8通道）上通常更具优势，可能提供更高的集成度。罗克韦尔1771系列则在某些特定行业（如北美汽车业）的生态系统中根深蒂固。选择往往取决于现有系统的基础架构。

• 与西门子（Siemens）SIMATIC S5-115U的模拟量输出模块对比：西门子S5系列也是同期的重要竞争者。IC697ALG320 的优势可能体现在其与GE系列90-70系统在编程软件和网络配置上的统一性，以及在某些应用领域中性能和稳定性的口碑。技术参数上两者接近，核心区别在于所属的生态系统。

• 核心优势总结：GE IC697ALG320 的核心竞争力在于其为 “GE Series 90-70这一经典、高性能PLC平台” 提供了高密度、高精度且可靠的模拟量输出解决方案。对于仍在运行和维护90-70系统的用户而言，它是进行系统扩展或备件替换的值得信赖的标准选择。

选型建议与注意事项

• 选型建议：

  1. 系统兼容性确认：首要确认您的PLC主机架是GE Series 90-70系列，并检查机架型号、电源容量和固件版本是否支持IC697ALG320模块。

  2. 明确输出需求：详细列出每个输出通道需要驱动的设备类型（如阀门定位器、变频器）、所需的信号类型（4-20mA/0-10V）以及负载阻抗。

  3. 精度与分辨率要求：根据控制工艺的精度要求，确认模块的分辨率和精度指标是否满足。

  4. 环境适应性：考虑安装环境的温度、湿度及电磁干扰情况，确保符合模块的工作规格。

• 注意事项：

  1. 正确接线与接地：严格遵循手册进行接线，区分通道端子、公共端和电源。为模拟信号线实施良好的屏蔽和单点接地，至关重要。

  2. 负载匹配：确保输出回路的负载（电阻）在模块规定的驱动能力范围内，避免过载导致输出不准或损坏。

  3. 防止短路：电压输出端严禁短路，电流输出端严禁开路。设计外部回路时应考虑保护措施。

  4. 配置与校准：使用正确的编程软件对模块进行通道类型、量程等参数配置。对于极高精度要求，可考虑定期进行系统校准。

  5. 备件与版本：作为备件采购时，提供完整的IC697ALG320型号。对于老旧系统，需注意可能存在不同的硬件版本。
