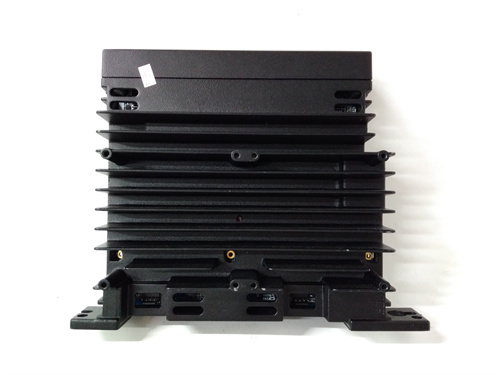

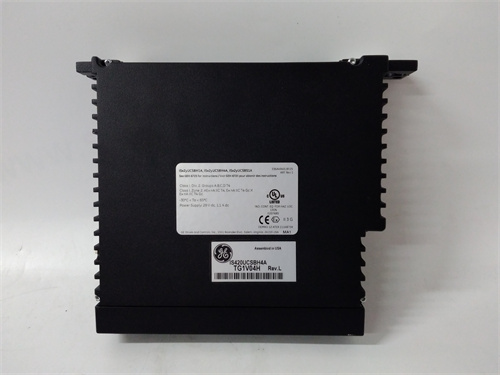

GE IS420UCSCH1A

产品描述

GE IS420UCSCH1A 是美国通用电气（GE）公司为其Mark VIe系列燃气轮机/蒸汽轮机控制系统设计的一款核心控制模块。该模块全称为通用控制器与站控制模块，是Mark VIe分布式控制架构中的关键节点，负责执行复杂控制算法并协调同一机架内所有I/O模块的数据交换。在燃气轮机控制系统中，GE IS420UCSCH1A 模块作为控制机架的主处理器，通过高速以太网与其他控制器及人机界面通信，确保整个动力岛的安全、高效运行。该模块支持冗余配置和热插拔功能，专为7x24小时连续运行的关键电力应用而设计。作为GE Speedtronic控制平台的核心组件，IS420UCSCH1A 的可靠性直接关系到发电机组的可用性和安全性。

产品参数

• 产品系列：通用电气 Mark VIe 燃气轮机控制系统

• 模块类型：通用控制器与站控制模块（UCSC）

• 处理器架构：高性能实时处理器（通常基于PowerPC架构）

• 内存配置：板载RAM和闪存，用于存储控制程序和数据

• 控制功能：

  • 执行燃气轮机/蒸汽轮机控制与保护逻辑

  • 管理本地I/O机架的数据采集与输出

  • 处理顺序控制、调节控制和安全保护功能

• 通信接口：

  • 双10/100/1000Mbps以太网端口（支持HSR/PRP冗余协议）

  • 专用I/O总线接口（用于连接本地I/O模块）

  • 调试维护端口（RS-232或USB）

• 冗余特性：支持1:1硬件冗余配置，可实现无扰切换

• 热插拔支持：在系统运行时支持模块更换（需遵循安全规程）

• 工作电源：24 VDC或125 VDC（通过背板供电）

• 工作温度：0°C 至 +70°C（工业标准范围）

• 状态指示：前面板配备多色LED指示灯，显示电源、运行、故障、网络和主/备状态

• 固件升级：支持通过工程工具在线升级

优势与特点

1. 燃气轮机控制专用设计：IS420UCSCH1A 是专为燃气轮机控制需求开发的专用控制器，其硬件架构和实时操作系统针对快速响应、高可靠性的控制任务进行了深度优化，与通用PLC相比具有更强的专业性和可靠性。

2. 高可靠性冗余架构：模块支持1:1硬件冗余配置，当主控制器发生故障时，备用控制器可在毫秒级内无缝接管控制任务，确保燃气轮机连续稳定运行，满足电力行业对高可用性的严苛要求。

3. 强大的网络通信能力：集成双千兆以太网端口支持HSR/PRP等高可用性网络协议，确保控制器间通信的实时性和可靠性，为分布式控制架构提供坚实基础。

4. 完善的诊断功能：提供详细的硬件和软件诊断信息，包括温度监测、内存检查、通信状态等，便于预测性维护和快速故障排查。

5. 与Mark VIe生态系统完全兼容：作为Mark VIe系统的原生组件，IS420UCSCH1A 与GE的I/O模块、工程工具（ToolboxST）和操作界面完全集成，简化了系统配置和维护工作。

应用领域与案例

• 应用领域：主要用于采用GE Mark VIe控制系统的发电领域，包括：

  • 燃气轮机发电厂（简单循环和联合循环）

  • 蒸汽轮机电厂

  • 大型工业驱动应用

  • 船舶动力系统

• 应用案例：在一座联合循环电厂中，燃机控制系统采用Mark VIe架构，其中燃料控制机架配置了冗余的IS420UCSCH1A 控制器。这两个控制器同步运行相同的控制程序，实时监测燃料阀位置、火焰信号和排气温度。当主控制器检测到内部存储器错误时，系统自动切换到备用控制器，同时发出维护警报。电厂人员可在机组不停机的情况下更换故障模块，极大提高了系统的可用性。

与竞品对比

• 与西门子SGT系列燃机配套的T3000控制系统对比：西门子T3000是高度集成的DCS系统，而GE Mark VIe采用分布式架构。IS420UCSCH1A 的优势在于其控制器的专业化和高性能，特别适合需要快速闭环控制和高可靠性的燃气轮机应用。T3000则在工厂级集成方面更具优势。

• 与三菱M701F燃机配套的DIASYS控制系统对比：两者都是重燃控制领域的顶级方案。IS420UCSCH1A 的核心优势在于其经过全球大量装机验证的成熟度和与GE燃机本体设计的深度耦合，在控制算法优化和全球服务网络方面具有竞争优势。

• 核心优势总结：GE IS420UCSCH1A 的核心竞争力在于其作为GE重型燃气轮机控制技术的专业载体，提供了经过验证的高可靠性、确定性实时控制和强大冗余能力的完整解决方案。

选型建议与注意事项

• 选型建议：

  1. 系统架构匹配：确认该模块用于Mark VIe系统的具体应用（燃机控制、汽机控制等），并规划好冗余配置需求。

  2. 软件版本协调：确保控制器的固件版本与控制应用程序及工程工具版本兼容。

  3. 网络规划：设计合理的HSR/PRP网络拓扑，确保通信可靠性。

  4. 环境适应性：考虑安装环境的温度、振动和电磁干扰条件。

• 注意事项：

  1. 专业工程实施：燃气轮机控制系统的组态和调试必须由经过GE认证的工程师执行。

  2. 静电防护：模块为精密电子设备，操作时必须采取完善的防静电措施。

  3. 热插拔规范：冗余配置下支持热插拔，但必须严格遵循GE的安全操作规程。

  4. 参数备份：更换控制器前务必备份所有控制参数和应用程序。

  5. 生命周期管理：关注GE对该产品的技术支持周期，制定合理的备件策略。
