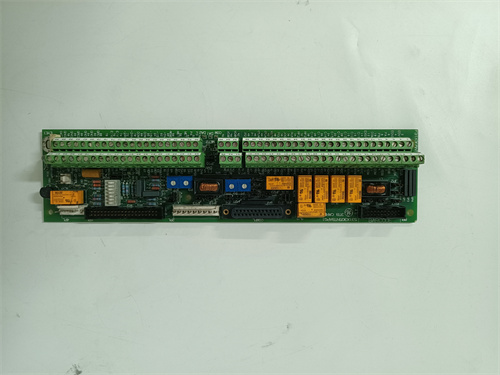

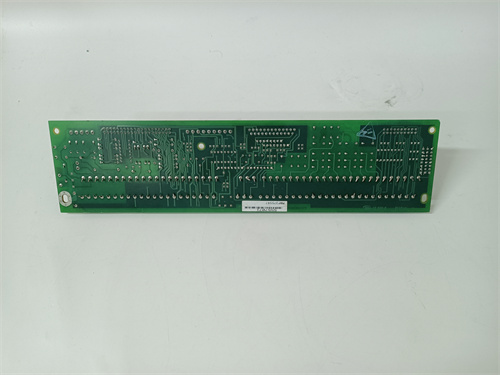

GE 531X305NTBAPG1

产品描述

GE 531X305NTBAPG1 是通用电气（GE）能源部门为其大型燃气轮机控制系统（如Mark VIe系列）或配套的励磁系统设计的一款专用电路板或接口模块。该模块通常属于GE Speedtronic控制平台中的传感器接口板、信号调理卡或专用通信/控制卡。在燃气轮机的复杂控制与监测网络中，GE 531X305NTBAPG1 负责处理来自关键传感器（如转速探头、振动传感器、火焰探测器）的原始信号，进行隔离、放大、滤波或格式转换，然后将精准的数字化信息传送至主控制器。作为连接高灵敏度现场仪表与坚固工业控制系统的桥梁，该模块的可靠性对保障整个发电机组的稳定运行和精确保护至关重要。

产品参数

• 产品系列：通用电气（GE）燃气轮机控制系统（Mark VI， Mark VIe）或励磁系统

• 模块类型：信号调理接口板 / 传感器接口模块 / 专用功能卡

• 核心功能（根据其典型应用推断）：

  • 转速信号处理：接收来自磁阻式或涡流式转速探头的原始正弦波或脉冲信号，进行整形、滤波和数字化。

  • 振动信号调理：处理来自加速度计或涡流探头的前置器信号，提供标准的模拟量或数字量输出。

  • 专用通信接口：作为特定子系统（如励磁调节器）与Mark VIe主网络之间的协议转换网关。

• 输入信号类型：可能支持模拟电压/电流信号、低电平脉冲信号（mV级）或特定协议的串行数字信号。

• 输出信号类型：通常转换为标准的模拟量（4-20mA， ±10V） 或高速数字量/网络信号供控制器采集。

• 电气隔离：在传感器侧与控制系统侧之间通常具有高等级电气隔离（如1500Vrms），以保护昂贵的控制设备免受现场浪涌和接地环路影响。

• 精度与带宽：具备高精度和足够的频率响应带宽，以准确捕捉燃气轮机的高速旋转和振动信号。

• 诊断功能：可能具备信号丢失检测、线路断路/短路报警等基本诊断。

• 工作电源：通常由控制系统机柜内的24V DC或125V DC辅助电源供电。

• 工作温度：宽工业温度范围，例如 -40°C 至 +85°C，以适应燃气轮机厂房环境。

• 安装方式：板卡形式，插入专用机架的相应槽位或用螺钉固定。

优势与特点

1. 燃气轮机应用专用设计：GE 531X305NTBAPG1 并非通用产品，其电路设计、信号处理算法和防护等级专门针对燃气轮机的严苛运行环境（高温、高振动、强电磁干扰）优化，确保了测量的可靠性和长期稳定性。

2. 确保关键保护信号的完整性：燃气轮机的超速保护、振动保护等是机组安全的生命线。该模块通过对原始传感器信号的高保真调理和可靠传输，确保了保护系统能够获得准确无误的输入，从而做出及时、正确的动作。

3. 强大的抗干扰与隔离能力：采用先进的隔离技术和滤波设计，有效抑制来自大功率设备（如发电机、变频器）的电磁干扰，保证微弱传感器信号在长距离传输后依然清晰、准确。

4. 与GE控制生态系统的无缝集成：作为GE原厂提供的组件，其电气接口、通信协议和机械尺寸与Mark VIe等控制系统完全兼容，可实现“即插即用”，简化了系统集成和调试工作。

5. 高可靠性与长寿命：采用工业级乃至军用级的元器件和严格的制造工艺，平均无故障时间（MTBF）长，满足发电设备连续运行数年无需维护的要求。

应用领域与案例

• 应用领域：主要应用于采用GE燃气轮机的发电领域，包括简单循环电厂、联合循环电厂以及大型工业驱动电站。

• 应用案例：在一台GE 9F.03燃气轮机中，用于监测转子转速的关键磁阻探头信号首先接入GE 531X305NTBAPG1 转速信号调理板。该模块将探头产生的微弱正弦波信号进行放大、整形，转换为方波脉冲，并可能进行倍频处理，生成高分辨率的速度信号送给Mark VIe控制器。控制器利用此信号进行速度调节和超速保护（110%跳机）。当该模块故障时，可能导致转速信号失真或丢失，引发错误的超速报警甚至误跳机。因此，它是保障机组安全、稳定运行的关键前端部件。

与竞品对比

• 与通用信号调理器/隔离器对比：通用品牌（如MTL， Pepperl+Fuchs）产品种类多，但GE 531X305NTBAPG1 的核心优势在于其 “与GE燃机控制系统深度耦合的专用性”。其信号处理特性（如滤波频率、触发阈值）针对特定GE传感器和控制器进行了预设优化，这是通用设备无法提供的。

• 与其他OEM燃气轮机制造商（如西门子、三菱）的同类接口板对比：各制造商的系统封闭且专用。531X305NTBAPG1 的竞争力在于它是 “GE Speedtronic控制平台原生且经过验证的组成部分”，对于GE燃机用户而言，是确保系统整体性能、安全性和获得原厂技术支持的唯一选择。

• 核心优势总结：GE 531X305NTBAPG1 的核心竞争力在于其作为 “GE燃气轮机感知神经末梢的专用信号处理器”，提供了经过极端工况验证的、最高等级的可靠性和信号保真度，是保障整个监测与保护系统有效工作的基石。

选型建议与注意事项

• 选型建议：

  1. 精确型号确认：必须根据故障模块上的实物标签或控制系统图纸，准确记录完整型号 531X305NTBAPG1。这是采购的唯一准确依据。

  2. 明确功能与位置：了解该模块在系统中的具体功能（是处理转速、振动还是其他信号）及其安装的机架和槽位。

  3. 系统信息提供：向供应商提供该模块所属的燃气轮机型号、控制系统版本（如Mark VIe序列号），以便其确认兼容性。

  4. 寻求官方渠道：强烈建议通过GE发电集团（GE Gas Power）的官方服务渠道或其授权备件代理商采购，以确保获得正品和正确的技术文件。

• 注意事项：

  1. 专业操作：更换操作应由经过培训的专业人员进行。必须遵守电厂安全规程，办理相关工作票，并确保相关系统已安全隔离。

  2. 静电防护：模块为精密电子设备，操作时必须佩戴防静电手腕带。

  3. 接线检查：安装新模块前，检查传感器接线是否有破损、松动或接地不良。安装时确保所有连接器对位准确、锁紧。

  4. 上电测试与校准：更换后，可能需要对相关测量回路进行功能测试和零点/量程校准（如果适用）。

  5. 记录与归档：更新设备维护记录。旧模块应按要求退回或妥善处理，以备分析。
