产品概述与介绍

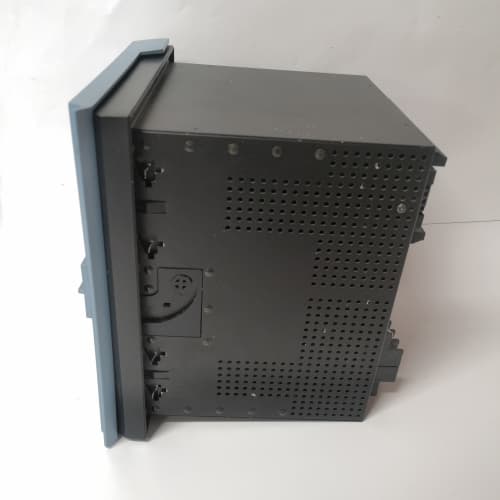

GE SR489-P5-HI-A20-E 是一款高性能的数字式发电机保护继电器，属于GE Multilin SR系列。这款设备专为中型到大型水轮发电机和抽水蓄能机组设计，提供全面的电气保护、监测和控制功能。作为GE SR489-P5-HI-A20-E的核心，它集成了先进的保护算法，能够可靠地检测发电机内部及关联设备的故障，如定子接地故障、失磁、过电压、过频/欠频等，并迅速执行跳闸或报警，以保护昂贵的主设备安全，确保电力系统的稳定运行。

详细产品参数与规格

该保护继电器的技术性能由以下关键参数定义：

• 主要保护功能：

  • 100%定子接地故障保护（采用三次谐波电压和注入式原理）。

  • 失磁保护（阻抗原理）。

  • 过电压/欠电压保护。

  • 过频/欠频保护。

  • 逆功率保护（用于防倒送电）。

  • 定子匝间保护（可选）。

  • 后备过电流保护。

• 测量与监测： 提供发电机三相电压、电流、有功功率、无功功率、功率因数、频率及电能量的高精度测量。

• 控制功能： 内置自动同步功能（25）和发电机断路器控制逻辑。

• 输入/输出： 配置有模拟量输入（CT/VT信号）、多路数字量输入（状态、闭锁）及可编程输出继电器（用于跳闸、报警和控制）。

• 通信协议： 支持多种工业标准协议，包括Modbus RTU/ASCII（通过RS485端口）、Modbus TCP/IP、DNP3.0（串行和以太网）以及IEC 61850，便于集成到电厂监控系统或SCADA中。

• 额定电源： 通常支持多种直流或交流电源，如24-48 V DC，48-125 V DC，或110-230 V AC。

• 环境适应性： 设计用于严苛的电站环境，具有宽工作温度范围和强抗电磁干扰能力。

• 人机界面： 配备带背光的液晶显示屏和导航按键，便于就地查看数据、修改设定值和查看事件记录。

主要优势与特点

GE SR489-P5-HI-A20-E为发电机保护提供了多项显著优势：

• 针对水轮发电机的优化设计： 其保护算法和功能专门针对水轮发电机（尤其是凸极机）的运行特性（如低转速、特殊的失磁特性）进行了优化，提供更精准的保护。

• 高度的集成性与可靠性： 将数十种保护、测量、计量和控制功能集成于一台坚固的设备中，替代了大量离散的电磁式继电器，大大简化了系统接线，提高了整体可靠性。

• 先进的定子接地保护： 结合了基波零序电压和三次谐波电压原理，并可选配注入式原理，实现了从机端到中性点的100%定子绕组接地故障保护，灵敏度高。

• 强大的通信与诊断能力： 支持现代电站自动化所需的通信协议（如IEC 61850），并能记录长达数月的趋势数据和数百个带时间戳的事件，便于故障分析和预防性维护。

• 用户友好的配置软件： 可通过GE的Enervista SR Setup软件进行便捷的配置、监控和故障分析，简化了调试和维护工作。GE SR489-P5-HI-A20-E的可靠性和专业性使其成为水电领域发电机保护的行业标杆之一。

应用场景与案例

该继电器广泛应用于各种规模的水力发电项目：

• 大型水电站： 保护主发电机（混流式、轴流式、冲击式水轮机驱动）。

• 抽水蓄能电站： 为发电/电动机组提供在发电工况和电动水泵工况下的全面保护。

• 中型及小型水电站： 作为主力保护设备，集成保护、测量和基本控制功能。

• 工业自备电厂： 保护工厂内的水轮发电机组。

一个典型的应用案例是某抽水蓄能电站的现代化改造。项目中，原有的电磁式保护盘柜被更换为基于GE SR489-P5-HI-A20-E的数字式保护系统。该继电器不仅为发电/电动机提供了精确的失磁保护和100%定子接地保护，还通过内置的自动同步功能实现了机组的快速并网。其IEC 61850通信接口将实时数据和事件无缝上传至电站的新型计算机监控系统，显著提高了电站的自动化水平和运行维护效率。

与竞争产品的比较

与同类发电机保护继电器，如ABB REG670、Siemens 7UM85或SEL-700G相比，GE SR489-P5-HI-A20-E具有以下特点：

• 水机应用的专业性： 在该细分领域，GE Multilin SR系列享有很高的声誉，其算法和功能集被认为针对水轮发电机进行了深度定制，这是其核心优势。

• 功能集成度： 在单台设备中提供了非常全面的保护和控制功能，性价比较高。

• 在北美市场的传统优势与全球支持： 在北美及许多国际市场拥有广泛的安装基础和成熟的客户支持网络。

竞争对手的产品可能在通用性（覆盖汽轮机和发电机变压器组）、某些特定算法的速度、或与特定品牌DCS/PLC的集成深度方面具有优势。选择往往取决于电厂的设计传统、运维团队的经验以及整体自动化系统的架构。

选型建议与注意事项

选型、配置和应用该继电器需注意以下关键点：

1. 明确发电机参数： 必须提供准确的发电机铭牌数据，包括额定容量、电压、电流、功率因数、Xd‘等瞬态参数，以及调速系统和励磁系统的特性，这些是正确设置保护定值的基础。

2. 保护方案设计： 需要根据电站主接线、中性点接地方式（如高阻接地、消弧线圈接地）设计完整的保护方案，并协调SR489-P5-HI-A20-E与其他保护设备（如变压器保护、线路保护）的配合关系。

3. 通信规划： 确定与电厂监控系统的通信协议和接口（如IEC 61850 over Ethernet），并提前规划网络结构和数据点表。

4. 严格的测试与验证： 安装后必须进行全面的二次回路传动试验和整组试验，使用继电保护测试仪模拟各种故障（如内部短路、失磁、接地故障），验证所有保护功能的动作逻辑、定值和出口回路的正确性。

5. 软件与文档管理： 使用Enervista SR Setup软件管理配置文件和定值单。妥善保存所有测试报告和最终配置文件。在进行任何参数修改前，务必备份原有设置。

6. 安全与维护： 操作和测试必须遵守电厂安全规程，在断开相关CT、VT回路并做好安全措施后进行。定期检查设备状态指示灯，利用其事件记录功能分析运行状况。在选型和安装过程中，务必参考GE SR489-P5-HI-A20-E的官方用户手册和技术资料，可通过产品链接获取。建议由经过培训的专业保护工程师负责调试和维护工作。
