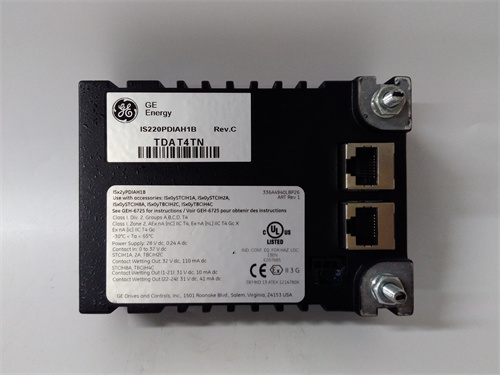

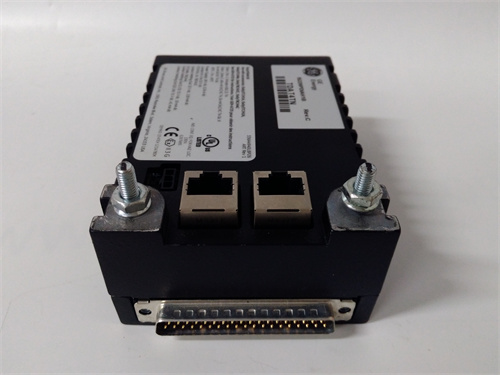

GE IS220PDIAH1B

产品介绍

GE IS220PDIAH1B 是美国通用电气（GE）能源集团为其 Mark VIe 燃气轮机/蒸汽轮机控制系统设计的一款重要输入/输出（I/O）模块。该模块属于 Mark VIe 系统分布式 I/O 包（I/O Pack）中的一个组件，具体功能为数字量输入/输出模块或专用接口模块，负责处理现场设备（如开关、继电器、电磁阀）与控制核心之间的离散量信号交互。在涡轮机组的复杂控制和保护逻辑中，GE IS220PDIAH1B 充当了现场开关状态采集与执行指令下达的关键接口，其可靠性与实时性对于保障机组安全、高效运行至关重要。对于维护和升级采用 Mark VIe 控制系统的发电企业而言，深入了解GE IS220PDIAH1B 的规格与诊断功能是确保控制系统长期稳定可靠的基础。

产品参数

• 产品类型：Mark VIe 系统数字量输入/输出（DI/DO）模块或专用接口模块。

• 所属系统：专用于GE Mark VIe 系列燃气轮机/蒸汽轮机控制系统。

• 功能定位：型号中的“PDIAH”通常指示该模块为数字量输入/输出模块，可能集成一定数量的数字量输入通道和数字量输出通道，或为特定功能（如阀门驱动、转速探头接口）设计的接口模块。

• 通道配置：通常提供多路隔离的数字量输入和输出通道，具体数量需根据完整型号和手册确定。

• 信号规格：

  • 输入部分（DI）：可能接收来自现场的无源干接点信号或特定电压等级（如24VDC, 125VDC）的有源信号，用于检测开关状态、位置反馈等。

  • 输出部分（DO）：可能提供继电器触点输出或晶体管输出，用于驱动指示灯、小型继电器或电磁阀线圈。

• 隔离与保护：通道间以及通道与系统背板间采用光电或变压器隔离，具备输入过压保护、输出短路保护等。

• 通信接口：通过 Mark VIe 系统的专用高速背板总线与 I/O 包控制器（如 IS200/IS210 系列）通信，进而与主控制器交换数据。

• 状态指示：模块前端配备LED指示灯，用于显示电源状态、通道活动状态、通信状态及故障报警。

• 安装方式：模块化设计，可插入 Mark VIe I/O 包的指定插槽中。

• 环境规格：设计用于电厂控制室或电子设备间环境，具有一定的抗振动和宽温工作能力。

优势与特点

1. 系统级高可靠性：作为专为关键动力设备设计的 Mark VIe 系统的一部分，GE IS220PDIAH1B 从设计、选料到制造均遵循极高的工业标准，确保在长期连续运行和恶劣电气环境下的可靠性，满足发电设备对控制部件长寿命、低故障率的要求。

2. 快速响应与确定性：该模块通过高速背板与控制器通信，能够实现离散量信号的快速采集和指令下发，响应时间确定，这对于需要快速执行保护逻辑（如跳机信号处理）的涡轮控制至关重要。

3. 强大的诊断能力：模块内置自诊断功能，可实时监测自身健康状态、通信状态以及通道级的故障（如输出短路、输入信号异常）。这些诊断信息可通过 Mark VIe 的工程工具（如ToolboxST）进行访问，便于预测性维护和快速故障定位。

4. 与 Mark VIe 生态无缝集成：作为 GE 涡轮控制系统的原生组件，GE IS220PDIAH1B 在机械结构、电气接口、通信协议和配置软件上实现了深度集成。其安装和更换简便，配置信息与控制器程序统一管理，降低了工程和维护的复杂性。

5. 紧凑与模块化设计：采用高密度设计，在有限空间内提供多路I/O通道，有助于构建紧凑的控制柜布局。模块化设计使得单个通道故障时，可通过更换模块快速恢复，而无需影响系统其他部分。

应用领域与案例

GE IS220PDIAH1B 专门用于配备 GE Mark VIe 控制系统的各类发电机组，包括燃气轮机、蒸汽轮机及联合循环机组。

• 案例一：燃气轮机辅助系统顺序控制
  在燃气轮机启动过程中，需要顺序控制润滑油泵、顶轴油泵、盘车装置的啮合与脱开等。IS220PDIAH1B 模块负责采集这些辅助设备的“准备好”和“运行”状态反馈信号（DI），并输出启动/停止指令（DO），确保启动流程安全、有序地进行。

• 案例二：汽轮机阀门位置反馈与测试
  对于汽轮机的主汽门、调节汽门，其阀位开度的限位开关（全开、全关）信号通常接入数字量输入模块。同时，用于定期测试阀门活动性的测试电磁阀指令，也可能由该模块的数字量输出通道发出。其可靠性保证了阀门状态监控和测试功能的准确执行。

• 案例三：发电机氢冷系统监控与保护
  在氢冷发电机系统中，监测氢气压力、纯度以及密封油系统的多个压力开关和液位开关的状态至关重要。这些开关信号接入 IS220PDIAH1B 的输入通道，一旦检测到异常（如氢压过低、密封油中断），模块将立即向保护系统发送信号，触发相应报警或保护动作。

与竞品对比

与通用 PLC 系统的数字量 I/O 模块（如西门子 ET 200SP DI/DO、罗克韦尔 1734 Point I/O）相比，GE IS220PDIAH1B 的特殊性在于：

• 高度专用化与系统绑定：它不是通用工业产品，而是专为 Mark VIe 涡轮控制系统优化定制的专用模块。其电气特性、通信协议和配置工具完全融入该生态系统，性能与可靠性针对该特定应用场景进行了深度优化。

• 行业特定认证与要求：用于发电设备，尤其是涉及安全停机的场合，其设计可能需满足更严格的行业标准和认证（如功能安全相关考虑），其可靠性和长期供货承诺比通用模块更为关键。

• 集成诊断的深度：其诊断信息能够更自然、更深度地集成到 Mark VIe 系统的整体健康管理框架中，为维护人员提供从现场设备到控制柜内模块的完整故障链视图。

• 生命周期与支持模式：其可用性和技术支持完全依赖于 GE 的能源服务网络。对于通用市场，此模块不具备独立销售和使用的价值，但对于 Mark VIe 系统用户，它是确保系统兼容性和长期可靠运行的标准备件。

选型建议与注意事项

1. 严格系统匹配性核查：必须确认该模块与您现有的 Mark VIe 系统版本、I/O 包型号及控制器型号完全兼容。不同版本的 Mark VIe 系统可能要求特定固件版本的 I/O 模块。

2. 明确具体功能与通道需求：根据图纸或手册，明确 IS220PDIAH1B 在您的系统中承担的具体角色（纯DI、纯DO还是混合）、所需通道数量、信号电压/电流等级以及是否需要外部供电。

3. 确认备件替换的精确性：若为备件更换，必须记录故障模块上的完整部件号和任何硬件版本信息，确保新模块与之完全一致。错误的模块可能导致无法识别或功能异常。

4. 遵循安全的安装与接线规程：安装和接线必须由经过培训的人员进行。对于涉及安全停机回路的信号，应严格遵守相关的安全作业规程（如挂牌上锁）。确保信号线屏蔽层正确接地，且远离动力电缆。

5. 利用软件工具进行诊断与测试：更换模块后，必须使用 GE 的 ToolboxST 软件对模块进行诊断检查，确认其通信正常且无硬件故障。必要时，需对相关通道进行功能测试，验证输入信号读取和输出指令执行的正确性。

6. 专业采购与库存策略：由于是关键系统专用备件，必须通过 GE 官方或其授权的能源服务渠道采购，以确保获得正品和必要的技术支持。鉴于其重要性，建议为关键系统储备适量的备件，并关注产品的生命周期状态，制定长期的维护和升级规划。
