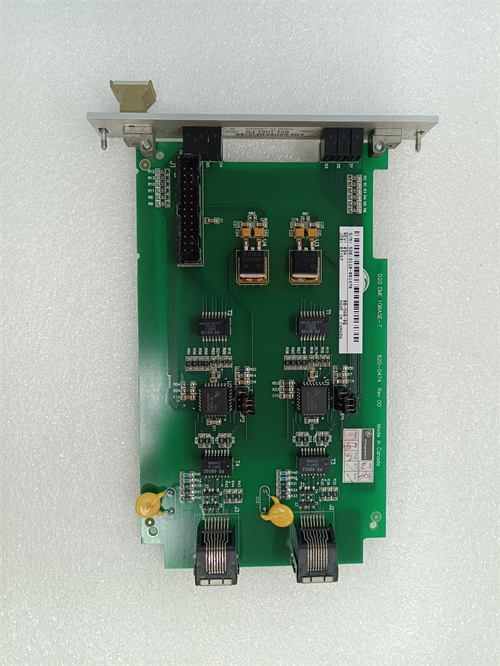

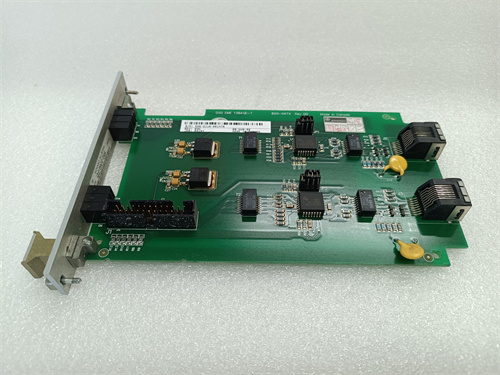

GE T30-04E

产品型号：GE T30-04E

您提供的产品型号为 GE T30-04E。这是一款由通用电气公司（GE，现已并入艾默生集团）生产的、用于其T30系列多功能保护继电器的4通道高精度模拟量输入（电流/电压）扩展模块。该模块是增强T30保护继电器监测和控制能力的关键备件，使其能够连接更多来自电流互感器、电压互感器或变送器的信号，从而实现更复杂的电力系统保护、测量和监控功能。详细规格请参考：GE T30-04E。

产品描述

GE T30-04E 是一款专为GE T30系列数字式保护继电器设计的模拟量输入扩展模块。其核心功能是为T30主机增加4个高动态范围的模拟量采集通道，每个通道均可通过硬件跳线或软件配置，灵活设置为电流输入（如5A或1A额定值）或电压输入（如120V或69V等额定值）。通过安装 GE T30-04E，工程师可以将额外的系统参数（例如另一条线路的电流、母线电压、零序电压或来自变送器的直流模拟信号）引入T30的保护算法和测量系统中。这极大地扩展了单台T30装置的适用场景，使其能够胜任更复杂的保护方案，如需要多组电流输入的差动保护后备、需要更多电压量的方向性保护或更全面的电能质量监测。关于该模块的具体配置和接线说明，请查阅官方文档：GE T30-04E。

产品参数

• 品牌与系列：GE Multilin， T30 系列馈线管理继电器。

• 型号：T30-04E。

• 通道数量：4个模拟量输入通道。

• 信号类型：每通道可配置为交流电流或交流电压输入。

• 电流输入范围：通常支持额定值5A或1A，具有高过载能力（如持续4倍额定值）。

• 电压输入范围：通常支持额定值如69V、120V、230V等线电压或相电压。

• 精度：高测量精度（通常在0.2%至0.5%之间），满足保护级和测量级应用需求。

• 采样率与动态范围：高采样率和高动态范围，确保能准确捕获从正常值到故障值的快速变化信号。

• 连接方式：通过模块背后的螺钉端子连接到电流互感器二次侧或电压互感器二次侧。

• 安装方式：直接插入T30继电器主机侧面或背面的专用扩展槽位。

• 通信与配置：模块通过内部总线与T30主机通信，所有配置均在T30的配置软件（如EnerVista）中完成。

优势与特点

1. 灵活的通道配置：GE T30-04E 最大的特点是其“通用型”输入设计。用户无需为电流或电压订购不同型号的模块，同一个 GE T30-04E 即可通过简单的硬件设置和软件配置来适应不同信号类型，极大地简化了备件库存管理和现场适应性。

2. 高精度与高可靠性：模块采用高质量的信号调理和A/D转换电路，提供符合国际标准的测量和保护精度。其设计符合严酷的电力环境标准，确保在变电站的电磁干扰下稳定工作，为T30主机提供可靠的“感官”输入。

3. 无缝的系统集成：作为T30系列的原厂扩展模块，GE T30-04E 在电气、机械和逻辑上与T30主机完全集成。一旦安装，T30系统会自动识别模块，并在EnerVista软件中显示为可配置的资源，无需额外驱动或复杂设置。

4. 增强的应用程序功能：增加这4个模拟量通道后，T30主机可以启用更多高级保护元件和测量功能。例如，可以实现完整的四元件方向过流保护、双回线监测、更全面的功率和电能计量等。

5. 节省空间与成本：相比为新增的模拟量信号单独安装一台继电器或变送器，采用 GE T30-04E 扩展现有T30的功能是一种高度集约化和经济高效的解决方案，节省了盘柜空间、布线成本和调试时间。

应用领域与案例

GE T30-04E 主要用于需要扩展监测或保护功能的电力系统场景：

• 中压配电系统：用于工厂、医院、数据中心等进线或母联开关柜，监测多路进线电流或备用电源电压。

• 可再生能源电站：在光伏或风电场的集电线路保护中，接入额外的电流电压信号以实现更复杂的保护逻辑。

• 工业用户变电站：用于需要方向性过流保护的环网柜或双电源系统中，以判别故障方向。

• 电力系统自动化：在需要多路模拟量进行控制或同步检查的自动投切装置中。

应用案例：在一个大型工业园区的10kV双电源进线系统中，每路进线柜已安装一台GE T30用于基本的过流保护。为实现母联备自投功能并监测两段母线的电压，技术人员在一台T30上增加了 GE T30-04E 模块。该模块的两个通道配置为电压输入，分别接入I段和II段母线电压互感器；另外两个通道配置为电流输入，接入母联开关的电流互感器。通过配置，T30利用这些新增信号成功实现了电压判据、同期检查以及母联过流保护，完美实现了备自投功能，无需新增独立设备。

与竞品对比

在多功能保护继电器的模拟量扩展模块市场，竞品主要来自其他保护设备厂商，如施耐德电气（Sepam）、西门子（SIPROTEC）、ABB（REF）、赛雪龙等品牌的类似扩展单元。

• 配置灵活性：GE T30-04E 的“通用型”可配置通道设计是其显著优势。许多竞品的扩展模块是固定为电流或电压输入，灵活性较差。这种通用性减少了选型错误风险和备件种类。

• 与主机系统的集成度：作为原厂模块，GE T30-04E 与T30的集成是无缝的，包括硬件识别、软件配置和数据一致性。使用第三方信号调理器并通过通讯上传数据的方式，在实时性、精度和配置便捷性上均无法与之相比。

• 品牌生态系统：对于已采用GE Multilin系列保护产品的用户，选择 GE T30-04E 意味着统一的软件平台（EnerVista）、一致的调试方法和可靠的技术支持，有利于降低全生命周期成本。

选型建议与注意事项

1. 确认主机兼容性：必须确认您的GE T30主机型号和硬件版本支持 GE T30-04E 扩展模块。较老版本的主机可能需要升级固件或可能存在插槽限制。

2. 明确信号规格：在配置前，需明确每个扩展通道要接入的信号具体参数：是电流还是电压？额定值是多少（如5A， 120V）？准确的信息是正确设置跳线和软件参数的基础。

3. 遵循安全规程安装：安装 GE T30-04E 模块必须在装置完全断电并确认安全的情况下进行。连接电流互感器二次侧时，必须确保电流回路不能开路；连接电压回路时，必须防止短路。

4. 软件配置与验证：模块安装后，必须使用EnerVista软件连接到T30，对新增的4个通道进行正确的信号类型、额定值、变比等参数配置。配置完成后，应通过施加模拟信号或观察实际系统值来验证通道工作正常。

5. 考虑未来需求：由于一个T30主机通常只能安装有限数量的扩展模块，在规划时需考虑未来是否还需要其他类型的扩展（如数字量I/O、通讯卡），以合理分配宝贵的扩展槽位。
