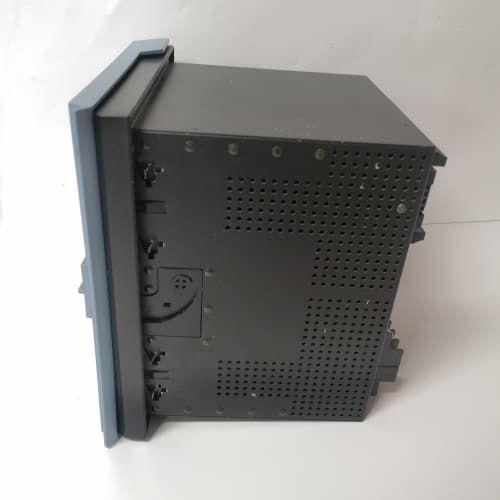

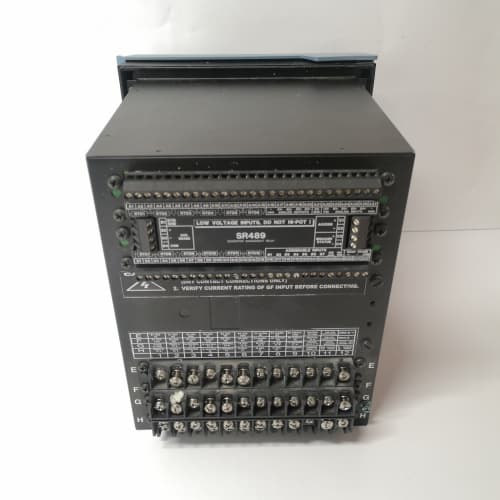

GE SR489-P5-LO-A20-E

GE SR489-P5-LO-A20-E 是一款由通用电气（GE）多林公司（Multilin）生产的专用发电机管理继电器，属于SR489系列。该设备专为中小型同步及异步发电机的保护、测量和控制而设计，广泛应用于分布式能源、备用电源及小型水电/火电领域。GE SR489-P5-LO-A20-E 将数字式保护继电器、PLC逻辑控制器及数据记录仪的功能高度集成于一体，为发电机提供完整的差动、过流、接地及失磁保护方案。

产品概述与描述

GE SR489-P5-LO-A20-E 本质上是一台基于微处理器技术的精密发电机保护终端。其型号后缀明确标识了该设备的特定硬件配置：“P5”通常指代特定的电源输入等级及高中断容量跳闸输出；“LO”代表低电平（Low-Offset）CT输入，优化用于高精度差动保护；“A20”定义了通信协议及I/O扩展能力；“E”则通常指示环保型阻燃外壳或符合特定出口认证标准。SR489-P5-LO-A20-E 持续采样发电机的三相电压、电流及中性点电流，通过其强大的保护算法实时计算差动电流、阻抗及功率方向。设备配备高分辨率图形化LCD显示屏，可直观显示矢量图、谐波频谱及故障录波波形。

关键参数与规格

• 保护功能：87G（发电机差动）、51/51N（过流/零序）、40（失磁）、32（逆功率）、81O/U（过频/低频）、24（过励磁V/Hz）等。

• 模拟量输入：

  • 4路电流：1A或5A CT二次侧（“LO”版本优化小信号精度）。

  • 4路电压：0-300VAC，用于测量及同期检查。

• 数字量I/O：8路光隔输入，8路机械式继电器输出（2A/250VAC）。

• 通信协议：RS485接口，支持Modbus RTU及DNP 3.0。

• 故障录波：最多记录64个事件，采样率64点/周波，持续4秒。

• 精度：保护级电流±2%，计量级电流±0.5%。

• 辅助电源：90-300VDC / 70-265VAC（宽范围开关电源）。

• 安装方式：嵌入式面板安装，或19英寸机架适配器。

• 认证：UL 508，CSA C22.2，IEC 60255。

优势与功能特点

GE SR489-P5-LO-A20-E 在发电机级保护中提供了专业且针对性的技术优势：

1. 完美的低电平差动性能：SR489-P5-LO-A20-E 的“LO”版本专为发变组差动保护优化。其CT输入电路具有极低的拐点电压和超高精度，能够在发电机启动并网或外部故障切除等大CT饱和工况下，依然准确区分内部故障和穿越性故障，彻底避免保护误动。

2. 全面的失磁保护：GE SR489-P5-LO-A20-E 提供基于阻抗圆的失磁保护方案，可区分部分失磁与完全失磁，并支持自适应系统阻抗切换。这有效防止了励磁系统部分故障导致机组无功反吸、系统电压崩溃的风险。

3. 简易的同期功能：集成自动同期检查功能，489 可以闭锁断路器合闸，直至发电机电压、频率及相位与系统侧匹配。这无需额外购置独立的同期装置，降低了盘柜成本。

4. 灵活的逻辑编程：设备内置FlexLogic™可编程逻辑，允许用户自定义复杂的连锁条件。例如，利用SR489-P5-LO-A20-E 实现冷却风机故障延时跳闸、或断路器非全相保护逻辑。

5. 恶劣环境适应性：该型号采用宽温元件，适用于无空调的偏远变电站或集装箱式柴油发电机组，工作温度范围可达-40°C至+70°C。

应用领域与实际案例

GE SR489-P5-LO-A20-E 是分布式发电及工业自备电厂的主力保护设备：

• 数据中心备用电源：在大型数据中心，数十台并联的2MW柴油发电机组均配备GE SR489-P5-LO-A20-E。其精确的逆功率检测功能可防止市电恢复后功率反灌，确保发电机组安全解列。

• 生物质发电厂：SR489-P5-LO-A20-E 用于保护30MW汽轮发电机组。其定子接地保护（95%范围）能够检测到靠近中性点的早期匝间绝缘缺陷。

• 小水电站自动化改造：GE SR489-P5-LO-A20-E 替换老旧的机电式保护继电器，通过Modbus通信将电压、电流及有功/无功功率上传至中控室，实现无人值班。

• 石油钻井平台：用于保护气体发动机驱动的发电机，489 的防喘振电压保护功能避免了钻机启动时巨大的无功冲击导致的励磁系统过载。

竞品对比

与施耐德电气的Easergy MiCOM P341或西门子SIPROTEC 7UM62相比，GE SR489-P5-LO-A20-E 的差异化优势在于其极高的性价比和紧凑的尺寸。MiCOM P341和7UM62通常是功能全面的数字式发电机保护平台，支持复杂的区域联锁甚至IEC 61850，但它们的成本和物理尺寸明显大于SR489。SR489 在一个标准的半机箱单元内集成了适用于绝大多数工业发电机（≤30MW）所需的全部保护功能。对于成本敏感且不要求变电站全数字化通信的商业及工业项目，GE SR489-P5-LO-A20-E 是经过数十年验证的成熟方案。其缺点在于对IEC 61850的支持较弱，但在存量市场改造中，这往往不是决定性因素。

选型建议与注意事项

• CT配置确认：订购SR489-P5-LO-A20-E时，必须明确CT二次侧额定值是1A还是5A，并确保其与现场电流互感器匹配。错误的CT变比选型将导致所有过流及差动保护定值严重偏移。

• 辅助电源适配：确认GE SR489-P5-LO-A20-E 的辅助电源模块规格。虽然“P5”后缀通常代表宽范围开关电源，但仍需确认与现场直流屏电压（如110VDC或220VDC）的兼容性。

• 差动保护校准：对于发电机差动保护应用，需要在初次投运时严格进行“零漂校准”和“通道相位修正”。GE SR489-P5-LO-A20-E 软件提供自动校准向导，该步骤不可省略，否则可能导致高达0.3A的不平衡电流。

• 接地方式匹配：SR489 的零序过流保护（51N）与发电机中性点的接地方式（高阻接地/低阻接地/不接地）强相关。必须根据现场实际接地电阻值整定零序保护定值。

• 通信规划：若需接入电厂监控系统，请提前确认主站系统支持的协议版本。SR489-P5-LO-A20-E 的Modbus点表是公开的，建议在工程阶段完成点表映射，避免现场临时修改。

• 备件策略：GE SR489-P5-LO-A20-E 是生命周期的成熟产品。对于关键的一级负荷发电机组，建议保持1：1的即用备件。
