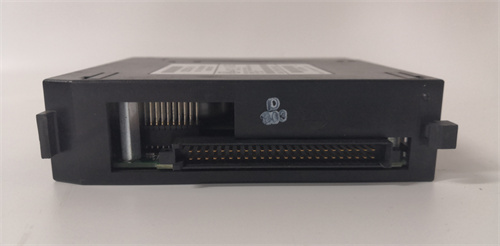

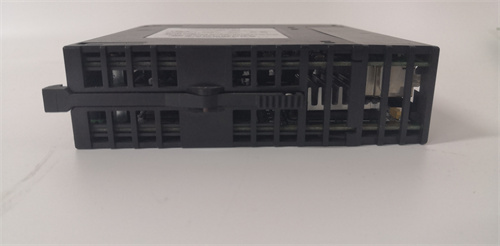

GE IC693MDL645

GE IC693MDL645 产品概述

GE IC693MDL645 是一款高性能的数字量输出模块，属于通用电气（GE）的 Series 90-30 可编程逻辑控制器（PLC）系列的重要组成部分。该模块专门设计用于将 PLC 处理器的数字指令转换为驱动现场设备的开关量信号，控制各种执行机构如继电器、指示灯、接触器和电磁阀的启停。GE IC693MDL645 作为 90-30 系统的标准输出模块，以其高可靠性、紧凑设计和稳定的性能，在制造业、水处理、暖通空调和基础设施等领域的自动化系统中获得了广泛应用。GE IC693MDL645 为工业控制系统提供了与现场设备之间的可靠接口，是实现逻辑控制和顺序控制的关键元件。

产品参数与规格

GE IC693MDL645 的技术规格体现了其在数字量输出领域的专业定位：

• 制造商： 通用电气（GE）智能平台

• 型号： IC693MDL645

• 产品类型： 数字量输出模块

• 系列： Series 90-30 PLC

• 输出通道： 16 点独立数字量输出通道

• 输出类型： 通常为 24V DC 正逻辑输出（源型输出）

• 输出电压： 额定 24V DC

• 输出电流： 每通道额定输出电流通常为 0.5A，具体需参考官方手册

• 隔离特性： 输出通道与系统逻辑电路之间具备光隔离，防止干扰

• 状态指示： 每通道配有 LED 指示灯，直观显示输出状态

• 保护功能： 内置过流和短路保护，防止因外部负载故障损坏模块

• 安装方式： 插入 Series 90-30 PLC 基板，通过背板与 CPU 通信

• 电源： 通过 PLC 基板从系统电源模块获取 5V 逻辑电源，输出回路需外部 24V 电源

优势与核心特点

GE IC693MDL645 在 GE 90-30 PLC 系统中具有以下显著优势：

• 高可靠性输出控制： IC693MDL645 采用工业级元器件和成熟的电路设计，确保在恶劣的工业环境中能够可靠地驱动现场设备。其输出电路具有过流和短路保护功能，即使在负载故障时也能保护模块不受损坏，体现了 GE IC693MDL645 对可靠性的追求。这种保护功能大大降低了因现场接线错误或设备故障导致模块损坏的风险。

• 与 90-30 系统无缝集成： 作为 GE 原厂设计的专用 I/O 模块，IC693MDL645 在电气特性、通信协议和机械尺寸上与 Series 90-30 PLC 的 CPU 和基板完美匹配。通过 GE 的编程软件（如 Logicmaster 90-30 或 Proficy Machine Edition），可以轻松配置 GE IC693MDL645 的输出通道，无需复杂的硬件设置。

• 直观的状态指示： 模块前面板每通道配备的 LED 指示灯为现场维护人员提供了直观的输出状态信息。通过观察 GE IC693MDL645 的指示灯，可以快速判断 PLC 输出指令是否已到达模块，以及输出通道是否正常工作，大大简化了故障排查过程。

• 灵活的应用适应性： IC693MDL645 作为 16 点 24V DC 源型输出模块，适用于驱动各种常见的 24V DC 负载，如中间继电器、指示灯和小型电磁阀。其标准化的输出特性使其能够适应广泛的应用场景，成为 90-30 系统中最常用的输出模块之一。

• 紧凑的模块设计： GE IC693MDL645 采用紧凑的单槽设计，占用基板空间小，可以在有限的机架空间内配置更多的 I/O 点，提高系统的 I/O 密度，特别适合空间受限的控制柜应用。

应用案例

GE IC693MDL645 广泛应用于各类工业自动化系统中：

• 制造业生产线： 在汽车零部件装配线和电子产品生产线上，IC693MDL645 用于控制指示灯、报警器和中间继电器，实现设备的状态指示和简单的联锁控制。GE IC693MDL645 的可靠性确保了生产线指示系统的准确和稳定。

• 水处理设施： 在污水处理厂和供水系统中，GE IC693MDL645 用于控制泵的启动/停止继电器和阀门的电磁阀，根据 PLC 的逻辑指令实现水泵的自动启停和阀门的自动开关。

• 暖通空调系统： 在大型商业建筑的中央空调控制系统中，IC693MDL645 用于控制风机、水泵的接触器和电动阀的开关，实现空调系统的自动运行和节能控制。

• 物料搬运系统： 在自动化仓库和输送线控制中，GE IC693MDL645 用于控制输送机电机的接触器和分拣装置的电磁阀，实现物料的自动输送和分拣。

与竞品的对比分析

在 PLC 数字量输出模块市场中，GE IC693MDL645 与其他品牌的产品形成竞争关系：

• 对比 Siemens（例如 SM 322 数字量输出模块）： 西门子的 SM 322 模块在 S7-300 系统中广泛应用。GE IC693MDL645 的优势在于它与 Series 90-30 PLC 的原生集成，对于拥有大量 GE 90-30 存量设备的用户而言，它是确保备件兼容性和系统性能的最直接选择。

• 对比 Rockwell（例如 1746-OW16 或 1762-OW8 模块）： 罗克韦尔的 SLC 500 和 MicroLogix 系列也有相应的数字量输出模块。GE IC693MDL645 在 GE 90-30 系统中具有相似的集成优势，同时在特定应用中的性价比和可获取性使其成为 GE 用户维护和扩展系统的自然选择。

• 对比 Schneider Electric（例如 Modicon TSX 系列数字量输出模块）： 施耐德的 Modicon 系列 PLC 也有丰富的输出模块选择。GE IC693MDL645 的特点在于其简单可靠的 90-30 平台设计，在中小型控制应用中提供了稳定可靠的解决方案。

选型建议与注意事项

• 输出类型确认： IC693MDL645 通常为 24V DC 源型输出。确认您的现场负载是否适合源型输出驱动。如果需要继电器输出或汇型输出，应选择其他型号的 GE 输出模块。

• 负载电流计算： 计算每个输出通道所连接负载的电流，确保总电流不超过每通道的额定电流（通常为 0.5A）。同时，考虑所有通道同时导通时的总电流，确保不超过模块的总功率限制。

• 外部电源要求： GE IC693MDL645 的输出回路需要外部 24V DC 电源供电。确保提供稳定的 24V 电源，容量满足所有输出通道的总负载需求，并在电源输入端加装保险丝进行保护。

• 感性负载处理： 对于继电器线圈、接触器和电磁阀等感性负载，应在负载两端并联续流二极管，以保护 IC693MDL645 的输出电路免受反向感应电动势的损害。

• 外部接线检查： 安装后，仔细检查所有输出接线，确保没有短路或接错线的情况。在首次通电时，先测试单个通道，确认输出正常后再逐步增加负载。
