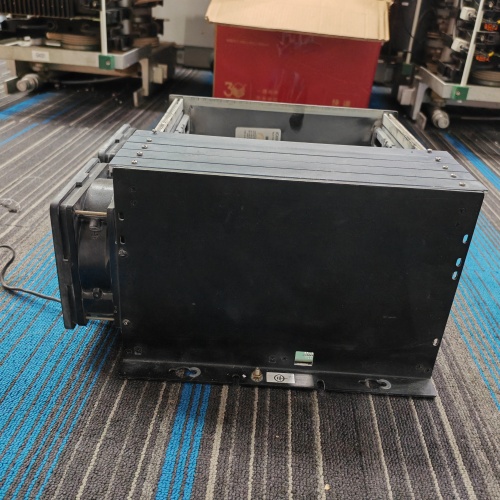

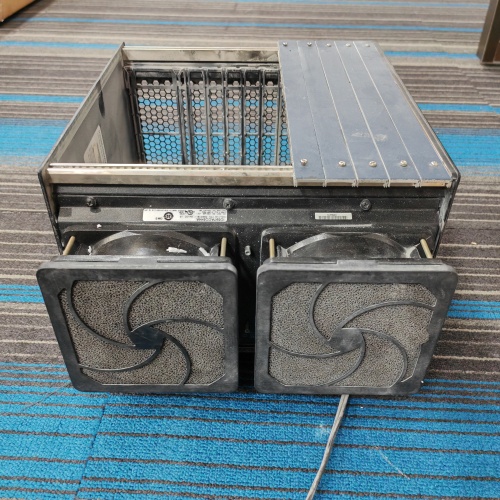

GE IC698CHS009A

产品简介与概述

GE IC698CHS009A 是一款由GE Fanuc（现为艾默生自动化解决方案旗下品牌）生产的高性能9槽通用背板，专为RX7i可编程逻辑控制器（PLC）系统设计。该背板作为RX7i平台的物理基础和电气连接骨架，为CPU模块、电源模块、通信模块和各种I/O模块提供安装槽位和高速数据通信通道。GE IC698CHS009A 采用先进的背板总线技术，支持模块间的高速数据交换，确保控制系统的实时性能和可靠性。

作为RX7i系统的核心基础设施组件，GE IC698CHS009A 体现了GE在工业自动化领域的专业技术与可靠品质。该背板设计用于满足从简单机器控制到复杂过程自动化的广泛应用需求，提供灵活的模块配置能力和优异的扩展性。GE IC698CHS009A 代表了RX7i平台中高性能控制系统的理想基础架构。

技术参数

GE IC698CHS009A 9槽通用背板专为RX7i系统优化设计，其主要技术参数如下：

• 产品类型： 9槽通用背板

• 兼容系统： GE Fanuc RX7i可编程逻辑控制器

• 槽位数量： 9个通用槽位

• 槽位类型： 通用槽位，可安装任何RX7i模块（CPU、电源、通信、I/O）

• 总线结构： VME64兼容背板总线

• 总线速度： 支持高速数据交换

• 数据宽度： 支持64位数据传输

• 电源分配： 集成电源分配总线，为所有槽位提供稳定电源

• 安装方式： 面板安装，兼容19英寸标准机柜

• 模块固定： 每个槽位配备模块锁定机构，确保在振动环境中可靠连接

• 连接器： 高密度背板连接器，确保可靠的模块互联

• 冷却： 设计用于对流冷却，需要机柜提供适当通风

• 工作温度： 0°C至+60°C

• 存储温度： -40°C至+85°C

• 湿度： 5%至95%非冷凝

• 认证： UL，CSA，CE认证

GE IC698CHS009A 为RX7i系统提供可靠的基础架构，支持各种模块的灵活配置。

优势与特点

GE IC698CHS009A 的主要优势在于其通用槽位设计、高速背板总线和与RX7i系统的完美兼容。

1. 通用槽位设计： GE IC698CHS009A 的9个槽位均为通用类型，可以安装任何RX7i模块，包括CPU、电源、通信和I/O模块。这种灵活性允许用户根据具体应用需求自由配置系统，优化模块布局，简化系统设计。GE IC698CHS009A 的通用槽位消除了传统背板中特定模块必须安装在特定位置的限制。

2. 高速VME64背板总线： GE IC698CHS009A 采用业界标准的VME64背板总线技术，支持高速数据交换和64位数据传输。这种高性能总线确保了CPU与I/O模块之间的快速通信，满足实时控制应用对响应速度的要求。GE IC698CHS009A 的高速背板是RX7i系统高性能的基础保障。

3. 灵活的模块配置： 9个槽位提供了充足的安装空间，支持从简单控制到复杂应用的多种配置。用户可以根据I/O点数、通信需求和冗余要求灵活选择模块类型和数量。GE IC698CHS009A 的模块化设计使系统能够随着应用需求的变化而扩展和升级。

4. 坚固的工业结构： GE IC698CHS009A 采用重型材料制造，适合工业环境使用。背板PCB设计能够承受振动、温度循环和工业污染物。每个槽位的模块锁定机构确保模块即使在振动强烈的应用中也能保持牢固连接。

5. 可靠的电源分配： 背板集成了专用的电源分配总线，确保所有模块都能获得清洁、稳定的电源。优化的电源布线最大限度地减少了电压降，保证了在满负载条件下各模块的电源质量。GE IC698CHS009A 的电源分配设计为整个系统提供了稳定的工作基础。

6. 标准机柜兼容： GE IC698CHS009A 采用19英寸标准机柜兼容设计，可轻松集成到各种工业控制柜中。集成的安装孔提供了安全的机柜背板或安装板固定方式。

7. 易于维护的设计： GE IC698CHS009A 的设计允许轻松安装和拆卸模块，无需特殊工具。模块锁定机构提供可靠的固定，同时允许在需要更换时快速释放，最大限度地减少维护期间的停机时间。

8. 系统扩展能力： 单个GE IC698CHS009A 背板支持9个模块。对于需要更多I/O的应用，可以通过扩展背板和电缆连接多个机架，构建更大的控制系统。

应用领域与实际案例

GE IC698CHS009A 广泛应用于各类工业和基础设施控制系统中。

• 制造自动化： 在汽车制造厂、电子产品装配线和一般生产设施中，GE IC698CHS009A 为RX7i控制器提供基础平台，控制生产线、装配站和材料处理系统。9个槽位的配置支持从中小型到大型的各种制造应用。GE IC698CHS009A 的灵活性使其成为制造自动化的理想选择。

• 过程工业： 在化工厂、炼油厂和制药设施中，GE IC698CHS009A 为RX7i控制器提供可靠平台，管理批处理过程、连续生产和安全联锁系统。背板的可靠性对于确保过程控制和产品质量至关重要。

• 水处理和供水系统： 在市政水处理厂和泵站中，GE IC698CHS009A 为RX7i控制器提供基础平台，控制水泵、阀门和处理设备。GE IC698CHS009A 的坚固结构适应了水处理环境的严格要求。

• 电力行业： 在火力发电厂和热电联产设施中，GE IC698CHS009A 为RX7i控制器提供平台，控制辅助系统、水处理和排放监测设备。GE IC698CHS009A 的高可靠性支持连续发电运行。

• 石油和天然气行业： 在管道压缩机站和气体处理设施中，GE IC698CHS009A 为RX7i控制器提供平台，管理关键设备。背板的坚固结构适应了这些要求苛刻的应用。

• 基础设施项目： 在隧道通风系统、机场行李处理和交通控制应用中，GE IC698CHS009A 为RX7i控制器提供可靠平台，监控和控制关键设备。GE IC698CHS009A 的可靠性对公共安全应用至关重要。

竞品对比

GE IC698CHS009A 的主要竞争对手包括其他主流PLC厂商的背板和机架产品，如西门子（S7-400机架）、罗克韦尔自动化（ControlLogix机架）和施耐德电气（Quantum背板）。

• 优势： GE IC698CHS009A 提供与GE RX7i系统的无缝集成，确保完美的兼容性和简化的系统工程。GE IC698CHS009A 受益于GE在工业自动化领域的丰富经验和严格的质量标准。通用槽位设计比一些竞争产品提供更大的配置灵活性。高速VME64背板确保了卓越的数据传输性能。

• 劣势： RX7i平台是成熟产品线，GE IC698CHS009A 不具备一些较新平台的功能，如集成以太网背板或热插拔I/O的高级支持。平行背板架构虽然可靠，但与现代串行背板技术相比带宽较低。

选型建议与注意事项

在选择和使用 GE IC698CHS009A 时，请考虑以下几点：

1. 槽位数量评估： 评估您当前和未来的I/O需求，确定9槽GE IC698CHS009A 是否适合您的应用。考虑电源（通常1-2槽）、CPU（1槽）、通信模块和I/O模块的需求。如果9槽不足，考虑扩展机架配置。

2. 电源选择： 确保为GE IC698CHS009A 选择的电源模块有足够容量为机架中所有模块供电。计算所有计划模块的总+5V、+12V和-12V电流需求，选择具有足够额定值的电源。

3. 物理安装： 验证您的控制柜是否有足够空间容纳GE IC698CHS009A，并保证通风、布线和模块拆卸的适当间隙。为模块突出和背板后接线留出足够深度。

4. 环境条件： 确保安装环境满足GE IC698CHS009A 的工作温度规格，并提供适当的通风。如果机柜密集安装或位于高温区域，考虑强制通风冷却。

5. 扩展规划： 如果您的应用可能需要超过9个槽位的扩展，规划使用适当的扩展模块和电缆在多个GE IC698CHS009A 背板之间进行互联。考虑机架之间的距离和最大扩展电缆长度。

6. 备件策略： 对于关键应用，建议库存备用GE IC698CHS009A 背板。虽然背板非常可靠，但备有备件可以在意外故障时最大限度地减少停机时间。

安全注意事项： GE IC698CHS009A 作为控制系统的核心基础设施，其安装和维护必须遵循相关安全规范：

• 所有安装、布线和维护工作必须由合格人员完成

• 在安装或拆卸模块前，务必切断所有电源

• 确保GE IC698CHS009A 正确接地，符合GE安装指南

• 验证控制柜提供足够的防尘、防潮和防污染物保护

• 确保背板牢固安装，防止在振动或冲击事件中移动

• 遵循GE官方文档中的所有安全指导和要求

• 在添加或拆卸模块时，支撑背板防止弯曲，避免损坏焊点或线路

• 定期检查背板状态和连接情况
