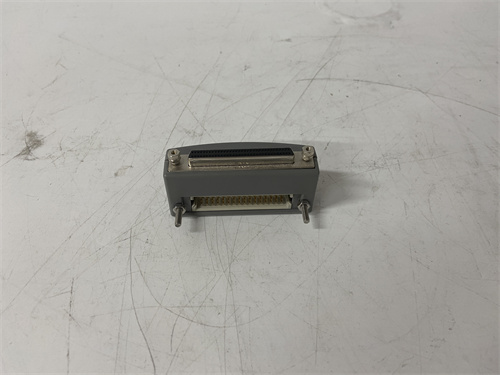

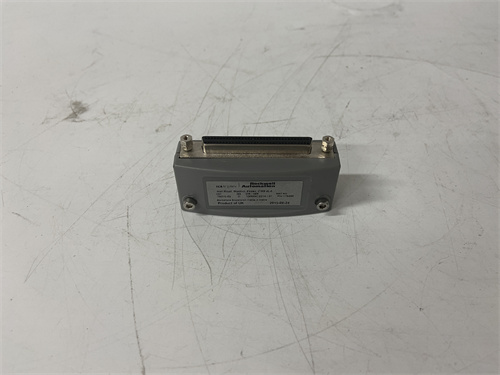

ICS TRIPLEX T9310-02

产品概述与介绍

ICS TRIPLEX T9310-02 是一款高完整性、容错电源模块，属于 ICS Triplex 的 Trusted™ 系列安全仪表系统（SIS）。该模块是整个 Trusted™ 系统机架的动力核心，负责将外部供电转换为稳定、洁净的直流电，为机架内的处理器模块、通信模块和各类 I/O 模块提供工作电源。ICS TRIPLEX T9310-02 采用先进的容错设计，确保了即使在单个内部组件故障的情况下，也能持续为系统提供可靠的电力，这对于需要最高等级安全性和可用性的关键安全应用至关重要。

该 T9310-02 电源模块专为在严苛的工业环境中连续运行而设计，具有坚固的结构、高效率以及全面的过压、过流和短路保护功能。它支持热插拔和 1+1 冗余配置，可在不断电的情况下进行维护或更换。使用 ICS TRIPLEX T9310-02 能够构建一个高可用性的安全控制系统电源架构，是确保石油、天然气、化工、电力等行业关键安全功能（如紧急停车系统ESD、火气系统F&G）持续运行的基础保障。

技术参数

根据对 ICS Triplex Trusted™ 系列文档的分析，ICS TRIPLEX T9310-02 具备以下关键特性：

• 设备类型：Trusted™ 系列电源模块。

• 输入电压：宽范围交直流输入，通常支持 85-264V AC 或 88-300V DC，以适应不同工厂的供电标准。

• 输出电压：为 Trusted™ 系统背板提供所需的工作电压（例如 +5V DC 和 +24V DC）。

• 输出功率：提供足够的功率容量，以支持一个完全配置的机架，包括处理器、通信模块和各种 I/O 模块。

• 冗余支持：设计用于 1+1 冗余配置，两个 ICS TRIPLEX T9310-02 模块可并联工作，当一个模块发生任何故障时，另一个立即承担全部负载，实现供电无间断。

• 容错设计：内部电路采用冗余设计，单个组件故障不会导致模块完全失效，进一步提高了可靠性。

• 保护功能：集成过流、过压、欠压和短路保护，确保模块自身和下游模块的安全。

• 诊断指示：前面板 LED 指示灯清晰显示输入电源状态、输出正常和故障报警。

• 热插拔：支持在冗余配置下热插拔更换故障模块，无需停运整个安全系统。

• 安装方式：插入 Trusted™ 机架的专用电源槽位。

• 认证：通过 TÜV 等权威机构认证，适用于 SIL 3 安全相关应用。

• 部件号：ICS TRIPLEX T9310-02 是该电源模块的具体型号标识符。

优势与特点

ICS TRIPLEX T9310-02 为安全仪表系统提供了多项关键优势：

• 高可靠性与可用性：T9310-02 的核心优势在于其容错设计和冗余能力。两个 ICS TRIPLEX T9310-02 模块组成冗余供电系统，可容忍单个模块完全失效而不影响下游设备供电，极大地提升了整个安全系统的可用性。

• 宽电压输入范围：适应全球各种工业现场的供电标准，并能有效应对电压波动，增强了系统的稳定性和适应性。

• 全面的保护功能：内置的过流、过压、短路保护机制，有效防止因电源故障或负载异常导致的设备损坏，保障了关键安全功能的执行。

• 状态可视性：前面板 LED 指示灯提供了电源状态的即时视觉反馈，结合系统诊断功能，使维护人员能快速定位电源相关问题。

• 无缝系统集成：作为 Trusted™ 系统的原生组件，ICS TRIPLEX T9310-02 与 ICS Triplex 的处理器和 I/O 模块完美集成，确保了物理和电气上的完全兼容。

主要行业应用案例

ICS TRIPLEX T9310-02 广泛应用于需要最高等级安全性和可靠性的各类关键过程工业：

• 石油和天然气：在海上平台和陆上处理厂的关键安全系统中（如紧急停车系统ESD、火气系统F&G），冗余配置的 T9310-02 提供了最高级别的供电保障，确保安全功能在任何情况下都能被激活。

• 炼油和石化：在大型炼化一体化项目的安全联锁系统中，ICS TRIPLEX T9310-02 为数以千计的安全相关 I/O 点提供稳定电源，确保主安全系统的连续运行。

• 化工行业：对于涉及高危化学反应的过程，稳定的电源是保证安全系统可靠性的基础，ICS TRIPLEX T9310-02 在其中扮演关键角色。

• 发电行业：在燃气轮机和蒸汽轮机的保护系统中，T9310-02 为超速保护、振动监测等关键安全功能提供可靠的动力。

• 管道运输：在长输管道的压缩机站和泵站的安全系统中，冗余的 ICS TRIPLEX T9310-02 电源确保了紧急关断系统随时处于待命状态。

与竞争对手的比较

在安全仪表系统电源模块市场，ICS Triplex 的主要竞争对手包括 HIMA、Triconex（Schneider Electric）和 Yokogawa。

• ICS TRIPLEX T9310-02 vs. HIMA 电源模块：两者都提供高可靠性的冗余电源解决方案。T9310-02 作为 Trusted™ 系统的一部分，与 ICS Triplex 的 TMR（三重化模块冗余）架构深度集成，共同提供最高等级的故障容错能力。

• ICS TRIPLEX T9310-02 vs. Triconex 电源模块：Triconex 也提供类似的冗余电源。T9310-02 的优势在于其与 Trusted™ 系统整体的无缝协同，以及在罗克韦尔自动化（ICS Triplex 现属罗克韦尔）统一平台下的集成能力。

• ICS TRIPLEX T9310-02 vs. 通用工业电源：虽然可以用通用工业电源为安全系统供电，但 ICS TRIPLEX T9310-02 是专为 SIL 3 安全应用设计、经过认证的组件，其容错设计、诊断功能和与系统的完美兼容性是通用电源无法替代的。

选型建议与注意事项

1. 冗余设计：对于任何 SIL 等级的安全应用，强烈建议采用两个 ICS TRIPLEX T9310-02 组成 1+1 冗余供电方案，以实现最高级别的可用性。

2. 功耗预算：在配置安全系统机架前，务必详细计算所有计划安装模块（处理器、通信模块、I/O 模块）的总功耗，确保所选 T9310-02 冗余对有足够的功率余量。

3. 输入电源品质：建议将 ICS TRIPLEX T9310-02 连接至纯净、稳定的电源，最好是来自不间断电源（UPS），以抵御电网浪涌和电压暂降的影响。

4. 散热通风：在控制柜设计时，需考虑 T9310-02 的散热需求，确保足够的通风空间，避免模块过热影响其寿命和可靠性。

5. 专业安装：ICS TRIPLEX T9310-02 的安装和接线应由具备 ICS Triplex 系统经验、并了解功能安全要求的合格工程师执行，严格遵守相关规范和文档要求。
