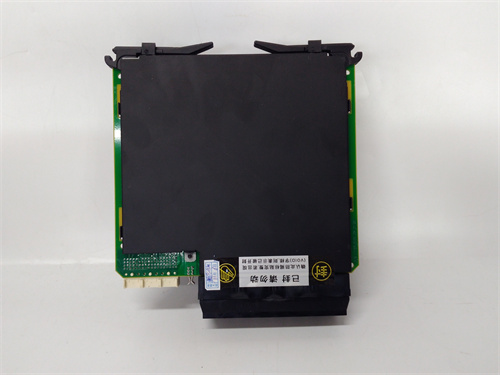

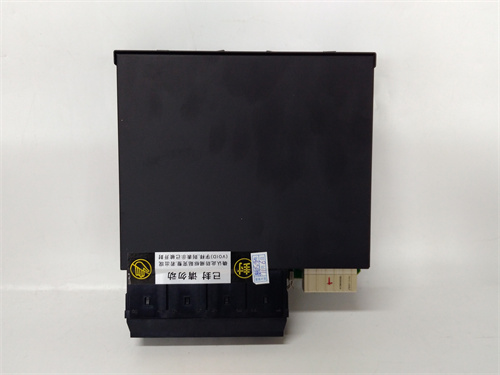

GE UR6AV

产品简介与概述

GE UR6AV 是一款由通用电气（GE）生产的高性能通用继电器模块，属于UR系列（Universal Relay）保护继电器产品线的重要组成部分。该模块作为UR系列保护系统的输出接口组件，提供多路可编程继电器输出，用于跳闸、报警和信号指示等功能。GE UR6AV 采用模块化设计，可安装在UR系列保护继电器的机箱中，与UR系列的各种保护模块配合使用，构成完整的电力系统保护解决方案。

作为GE在电力保护和自动化领域的核心组件，GE UR6AV 体现了GE Multilin系列产品在电力系统保护和控制方面的专业技术与可靠品质。该继电器模块设计用于满足发电、输电和配电系统对保护设备高可靠性的严格要求，广泛应用于变电站、发电厂和工业电力系统中。GE UR6AV 以其灵活的配置能力和高可靠性，成为UR系列保护系统中重要的输出接口组件。

技术参数

GE UR6AV 通用继电器模块专为电力系统保护应用优化设计，其主要技术参数如下：

• 产品类型： 通用继电器模块

• 兼容系统： GE UR系列保护继电器

• 输出继电器数量： 多路可编程继电器输出

• 继电器类型： 机电式继电器或固态继电器

• 触点容量： 根据具体型号，典型值为5A/250V AC或5A/30V DC

• 触点配置： 常开（NO）和常闭（NC）触点

• 响应时间： <5ms（典型值）

• 可编程功能： 每个继电器可独立编程，分配不同功能

• 隔离： 继电器触点与内部电路隔离

• 诊断功能： 线圈监视、触点状态监视

• 指示灯： 前面板LED指示继电器状态

• 通信接口： 通过UR系列背板与主模块通信

• 工作电压： 由UR系列背板供电

• 功耗： <10W（典型值）

• 工作温度： -40°C至+60°C

• 存储温度： -40°C至+85°C

• 湿度： 5%至95%非冷凝

• 安装方式： 安装在UR系列机箱中

• 认证： UL，CSA，CE，符合IEEE/ANSI标准

GE UR6AV 为UR系列保护系统提供灵活可靠的继电器输出接口。

优势与特点

GE UR6AV 的主要优势在于其灵活的可编程能力、高可靠性和与UR系统的无缝集成。

1. 灵活的可编程输出： GE UR6AV 提供多路可编程继电器输出，每个继电器均可独立配置，实现跳闸、报警、信号指示等不同功能。这种灵活性使用户可以根据具体应用需求优化继电器分配，无需为每种功能配置单独的继电器模块。GE UR6AV 的可编程能力大大简化了系统设计，提高了设备利用率。

2. 高可靠性继电器设计： GE UR6AV 采用高质量的机电式或固态继电器，确保在电力系统保护应用中的高可靠性。继电器触点具有足够的容量，可直接驱动断路器的跳闸线圈、报警设备和信号装置。GE UR6AV 的高可靠性是其作为保护系统输出接口的核心优势。

3. 快速响应能力： GE UR6AV 具有快速的响应时间，能够在5ms内响应保护模块的指令，确保故障时快速动作。这种快速响应对于电力系统保护至关重要，能够在最短时间内隔离故障，减少设备损坏和系统扰动。GE UR6AV 的快速响应能力满足了电力系统对保护动作时间的要求。

4. 全面的诊断功能： GE UR6AV 具备继电器线圈监视和触点状态监视功能，能够实时检测继电器的工作状态。当检测到继电器故障（如线圈开路）时，模块可通过系统通信报告给操作员，便于及时维护。GE UR6AV 的诊断能力大大提高了系统的可靠性和可维护性。

5. 状态指示功能： GE UR6AV 前面板配备LED指示灯，直观显示每个继电器的状态。这些指示使现场维护人员能够快速判断继电器工作状况，无需额外测试设备，大大简化了现场故障诊断过程。

6. 无缝UR系统集成： GE UR6AV 作为GE UR系列系统的原生组件，与UR系列的各种保护模块（如馈线保护、变压器保护、母线保护等）完美集成，通过背板总线进行高速数据交换。GE UR6AV 通过UR系列标准工程工具进行配置，提供一致的工程体验。

7. 宽工作温度范围： GE UR6AV 支持-40°C至+60°C的宽工作温度范围，适用于各种恶劣环境条件，包括户外变电站和极端气候地区。这种环境适应性使得GE UR6AV 成为各种电力系统应用的理想选择。

8. 高隔离能力： GE UR6AV 提供继电器触点与内部电路之间的电气隔离，有效防止外部干扰影响保护系统的正常工作。这种隔离设计显著增强了系统的鲁棒性和可靠性。

应用领域与实际案例

GE UR6AV 广泛应用于各类电力系统保护和控制应用中。

• 变电站保护： 在变电站的馈线保护、变压器保护和母线保护系统中，GE UR6AV 作为输出接口模块，驱动断路器的跳闸线圈，实现故障隔离。GE UR6AV 的快速响应确保了故障的及时切除，保护电力设备安全。GE UR6AV 在变电站保护中的应用充分证明了其价值。

• 发电厂保护： 在火电厂、水电站和核电站的发电机保护和厂用电源保护系统中，GE UR6AV 用于跳闸输出和报警信号输出。GE UR6AV 的高可靠性对于保障发电机组安全和电网稳定至关重要。

• 工业电力系统： 在石油化工、冶金、造纸等行业的工业电力系统中，GE UR6AV 用于电动机保护、馈线保护和变压器保护的输出接口。GE UR6AV 的灵活配置能力适应了工业用户多样化的保护需求。

• 配电自动化： 在配电网络自动化系统中，GE UR6AV 用于远程控制断路器和开关设备，实现故障隔离和恢复供电。GE UR6AV 的快速响应能力满足了配电自动化对动作时间的要求。

• 继电保护测试： 在继电保护测试系统中，GE UR6AV 可作为输出接口，用于模拟保护装置的动作信号，便于保护系统的调试和测试。

• 备用电源系统： 在备用电源自动投切系统中，GE UR6AV 用于控制备用电源的投入和切除，确保重要负荷的连续供电。

竞品对比

GE UR6AV 的主要竞争对手包括其他主流保护继电器厂商的输出模块，如西门子的SIPROTEC系列输出模块、ABB的REL系列输出模块和施耐德电气的Easergy系列输出模块。

• 优势： GE UR6AV 与GE UR系列保护系统的无缝集成是其最大优势，确保了最佳的兼容性和性能表现。GE在电力保护领域的丰富经验体现在GE UR6AV 的设计中，其可靠性和性能经过全球大量电力系统应用的验证。GE UR6AV 的灵活可编程能力在同类产品中具有竞争力。

• 劣势： GE UR6AV 专为GE UR系列系统设计，不能直接用于其他品牌的保护系统。作为UR系列的标准组件，GE UR6AV 的功能相对专一，无法提供除继电器输出外的其他功能。

选型建议与注意事项

在选择和使用 GE UR6AV 时，请考虑以下几点：

1. 系统兼容性确认： GE UR6AV 专为GE UR系列保护系统设计。在选型前，请确认您的保护系统型号和版本与GE UR6AV 兼容。

2. 继电器数量规划： 根据您的输出需求（跳闸输出、报警输出、信号输出等）选择合适的GE UR6AV 型号，确保有足够的继电器通道。

3. 触点容量匹配： 确认现场负载（断路器跳闸线圈、报警器等）的电压和电流要求与GE UR6AV 的触点容量匹配。对于大电流负载，可能需要使用中间继电器。

4. 功能配置： 利用UR系列工程软件，合理配置GE UR6AV 每个继电器的功能，确保与保护逻辑的正确配合。

5. 环境条件评估： 根据安装环境的温度范围选择合适的GE UR6AV 型号。宽温度范围型号适合户外安装。

6. 备件策略： 对于关键保护系统，建议库存备用GE UR6AV 模块，以最小化故障时的系统停运时间。

安全注意事项： GE UR6AV 是电力系统保护的关键组件，其安装和维护必须遵循严格的安全规范：

• 所有安装、配置和维护工作必须由经过GE培训的合格人员完成

• 在操作GE UR6AV 和相关设备前，遵守电力安全规程，确保设备已断电并接地

• 注意CT和PT回路可能产生危险电压，操作时需特别小心

• 定期进行保护系统的功能测试，验证GE UR6AV 和相关跳闸回路的正常工作

• 任何时候都不得绕过或禁用保护功能，以免危及设备和人员安全

• 遵循GE提供的UR系列手册和产品文档中的所有安全指导

• 妥善保管GE UR6AV 的配置参数和事件记录，便于故障分析和系统优化
