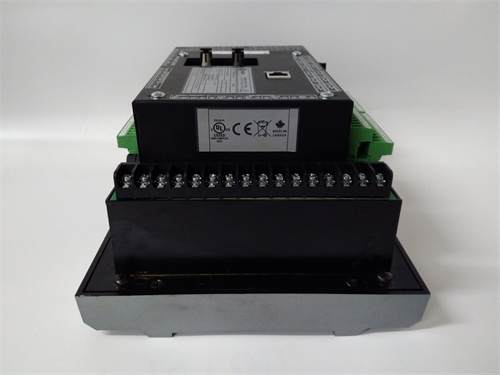

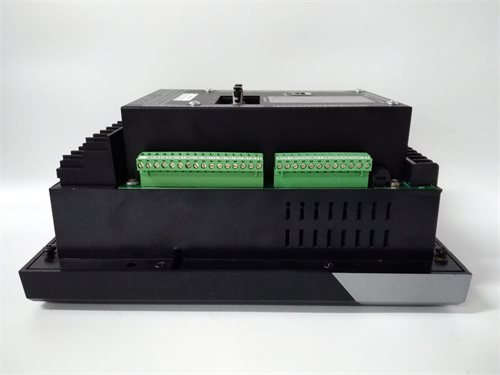

GE 369-HI-0-M-F-E-0

产品简介与概述

GE 369-HI-0-M-F-E-0 是一款由通用电气（GE）生产的Multilin系列电动机保护继电器，专为工业应用中各种类型电动机的综合保护和管理而设计。该继电器采用先进的微处理器技术，提供全面的保护功能、测量能力和通信选项，确保电动机在各种工况下安全可靠运行。GE 369-HI-0-M-F-E-0 作为369系列的特定配置型号，体现了GE Multilin产品在电动机保护领域的专业技术与可靠品质。

作为GE Multilin 369系列的重要成员，GE 369-HI-0-M-F-E-0 的型号代码中的各个部分代表了不同的配置选项，包括辅助电源类型、通信协议、RTD配置等。该继电器适用于中低压电动机的保护，广泛应用于石油化工、电力、水处理、采矿和制造业等关键领域。GE 369-HI-0-M-F-E-0 的设计符合国际电工委员会（IEC）和电气与电子工程师协会（IEEE）的相关标准，为用户提供可靠的电动机保护解决方案。

技术参数

GE 369-HI-0-M-F-E-0 电动机保护继电器专为电动机综合保护优化设计，其主要技术参数如下：

• 产品类型： 电动机保护继电器

• 系列： GE Multilin 369系列

• 型号代码解析：

  • HI：高电平输入

  • 0：通信协议选项

  • M：Modbus通信

  • F：前面板显示

  • E：扩展I/O

  • 0：其他选项

• 保护功能：

  • 过载保护（热模型）

  • 堵转保护

  • 短路保护

  • 接地故障保护

  • 欠载/欠流保护

  • 相不平衡保护

  • 反相保护

  • 过电压/欠电压保护

  • 启动监视

  • 频繁启动保护

  • 温度监测（RTD输入）

• 测量功能： 三相电流、三相电压、功率、功率因数、频率、电能、热容量使用率

• 输入信号：

  • 电流输入：5A或1A CT二次侧

  • 电压输入：120V或480V PT二次侧

  • RTD输入：最多支持11个RTD

• 输出继电器： 多个可编程输出继电器

• 通信协议： Modbus RTU（RS-485）

• 显示： LCD显示屏，支持多语言菜单

• 事件记录： 可记录最近的事件和故障数据

• 波形捕捉： 故障前后波形记录

• 工作电压： 由辅助电源供电

• 工作温度： -40°C至+60°C

• 防护等级： 前面板IP54

• 安装方式： 面板安装或机架安装

• 认证： UL，CSA，CE

GE 369-HI-0-M-F-E-0 的全面保护功能和灵活配置使其成为各种电动机应用的理想选择。

优势与特点

GE 369-HI-0-M-F-E-0 的主要优势在于其全面的保护功能、先进的监测能力和灵活的配置选项。

1. 全面的电动机保护： GE 369-HI-0-M-F-E-0 集成了电动机所需的几乎所有保护功能，包括过载、堵转、短路、接地故障、相不平衡、欠载/欠流、反相、过电压/欠电压等。这些保护功能可独立配置，适应不同电动机类型和应用场景的保护需求。GE 369-HI-0-M-F-E-0 的全面保护确保了电动机在各种异常工况下都能得到及时可靠的保护。

2. 先进的热模型： GE 369-HI-0-M-F-E-0 采用先进的热模型算法，实时计算电动机的热容量使用率，准确模拟电动机的发热和冷却过程。这种热模型保护比传统的过载继电器更精确，可以在不牺牲保护的前提下充分发挥电动机的过载能力。GE 369-HI-0-M-F-E-0 的热模型保护有效防止了电动机因过热而损坏。

3. RTD温度监测： GE 369-HI-0-M-F-E-0 支持最多11个RTD输入，可直接监测电动机轴承、绕组和环境的温度。通过实时温度监测，继电器可以在温度超过允许范围时及时发出报警或跳闸信号，有效预防电动机因过热而损坏。RTD输入的支持大大增强了GE 369-HI-0-M-F-E-0 的保护能力。

4. Modbus通信能力： GE 369-HI-0-M-F-E-0 标配Modbus RTU通信协议（RS-485接口），可轻松集成到工厂自动化系统和SCADA网络中。通过通信接口，用户可以远程监控电动机的运行状态、查看事件记录、修改保护参数，实现集中管理和控制。GE 369-HI-0-M-F-E-0 的通信功能为工厂数字化和智能化提供了基础支持。

5. 完善的事件记录和波形捕捉： GE 369-HI-0-M-F-E-0 可记录最近的事件和故障数据，包括故障类型、时间和电气参数。同时，继电器还支持故障前后波形捕捉，为故障分析和系统优化提供了宝贵的数据支持。这些功能使得维护人员可以快速定位故障原因，采取针对性措施防止故障再次发生。

6. 用户友好的界面： GE 369-HI-0-M-F-E-0 配备LCD显示屏和多语言菜单，操作直观简便。用户可以通过前面板按键查看实时数据、修改参数、查看事件记录，无需专用软件或电脑。GE 369-HI-0-M-F-E-0 的用户友好界面大大简化了日常操作和维护。

7. 坚固的工业设计： GE 369-HI-0-M-F-E-0 采用工业级元器件和坚固的机械结构，能够在恶劣的工业环境中长期稳定运行。宽工作温度范围（-40°C至+60°C）使其适用于各种气候条件下的应用。

应用领域与实际案例

GE 369-HI-0-M-F-E-0 广泛应用于各类工业和基础设施领域中的电动机保护系统。

• 石油化工行业： 在炼油厂、化工厂和油气输送站，GE 369-HI-0-M-F-E-0 用于保护驱动泵、压缩机和风机的电动机。GE 369-HI-0-M-F-E-0 的可靠保护确保了关键工艺设备的连续运行，避免了因电动机故障导致的生产中断。GE 369-HI-0-M-F-E-0 的热模型保护特别适用于可能出现过载工况的泵和压缩机。

• 电力行业： 在火力发电厂、水电站和变电站中，GE 369-HI-0-M-F-E-0 用于保护锅炉给水泵、冷却水泵、风机和磨煤机等辅机电动机。GE 369-HI-0-M-F-E-0 的全面保护确保了发电机组的安全稳定运行，对电网可靠性至关重要。

• 水处理和供水系统： 在市政水处理厂、泵站和污水处理设施中，GE 369-HI-0-M-F-E-0 广泛用于保护各种水泵电动机。继电器的欠载保护功能可以有效检测水泵空转或失去负载的情况，防止水泵损坏。GE 369-HI-0-M-F-E-0 的可靠运行确保了供水系统的连续性和安全性。

• 采矿行业： 在矿山通风、排水和物料输送系统中，GE 369-HI-0-M-F-E-0 用于保护各种关键电动机。继电器的坚固设计和宽工作温度范围适应了矿山的恶劣环境，确保了生产安全。

• 水泥和建材行业： 在破碎机、磨机、风机和输送机驱动系统中，GE 369-HI-0-M-F-E-0 用于保护电动机。继电器的堵转保护和过载保护功能特别适用于处理可能卡料的破碎机和磨机。

• 制造业： 在各种制造工厂的压缩机、风机、泵和输送系统中，GE 369-HI-0-M-F-E-0 广泛用于电动机保护，确保生产设备的可靠运行。

竞品对比

GE 369-HI-0-M-F-E-0 的主要竞争对手包括西门子（Siemens）的SIMOCODE pro系列、罗克韦尔自动化（Rockwell Automation）的E3和E3 Plus系列、施耐德电气（Schneider Electric）的TeSys T系列以及ABB的UMC系列电动机管理控制器。

• 优势： GE 369-HI-0-M-F-E-0 作为GE Multilin 369系列的标准型号，具有成熟的保护算法和丰富的现场应用经验。其先进的热模型保护在同类产品中表现出色，能够准确模拟电动机的热状态。RTD温度监测功能提供了额外的保护层，特别适用于重要电动机的保护。GE Multilin产品在电力行业的广泛认可和应用也是GE 369-HI-0-M-F-E-0 的重要优势。

• 劣势： GE 369-HI-0-M-F-E-0 作为上一代产品，其通信选项相对有限，不如新一代产品支持的EtherNet/IP、PROFINET等现代工业以太网协议丰富。显示界面相比现代产品的图形化界面可能显得较为简单。

选型建议与注意事项

在选择和使用 GE 369-HI-0-M-F-E-0 时，请考虑以下几点：

1. 型号代码解析： GE 369-HI-0-M-F-E-0 的型号代码中的各个部分代表了不同的配置选项。在选型前，请确认该型号代码的配置是否符合您的应用需求。

2. 电动机参数匹配： 根据被保护电动机的额定电流、额定电压、启动特性等参数，正确设置继电器的保护定值。对于重要电动机，建议进行详细的保护协调计算，确保保护的选择性和可靠性。

3. 互感器选择： 确保电流互感器（CT）和电压互感器（PT）的变比和精度等级与继电器的输入范围匹配。正确选择互感器是保证保护精度和可靠性的基础。

4. RTD安装： 如果使用RTD温度监测功能，正确选择和安装RTD传感器。电动机绕组和轴承的温度监测点应选在能反映真实温度的位置，确保继电器能够准确监测电动机的热状态。

5. 通信网络规划： 如果计划使用继电器的通信功能，合理规划RS-485网络拓扑，注意通信距离和终端电阻配置。确保继电器与上位系统通信可靠。

6. 备件策略： 对于关键电动机，建议在库存中保留备用GE 369-HI-0-M-F-E-0 继电器，以便在故障时快速更换，最小化电动机停机时间。

安全注意事项： GE 369-HI-0-M-F-E-0 是电动机保护系统的关键组件，其安装和维护必须遵循严格的安全规范：

• 所有安装、组态和维护工作必须由经过培训的合格人员完成

• 在操作继电器和相关设备前，遵守电气安全规程，确保设备已断电并接地

• 进行任何接线操作前，确认CT和PT回路已安全隔离，注意CT二次回路不得开路

• 定期进行保护系统的功能测试，验证继电器和相关跳闸回路的正常工作

• 任何时候都不得绕过或禁用保护功能，以免危及电动机和人员安全

• 遵循GE提供的用户手册和技术文档中的所有安全指导

• 妥善保管GE 369-HI-0-M-F-E-0 的配置参数和事件记录，便于故障分析和系统优化
