产品描述

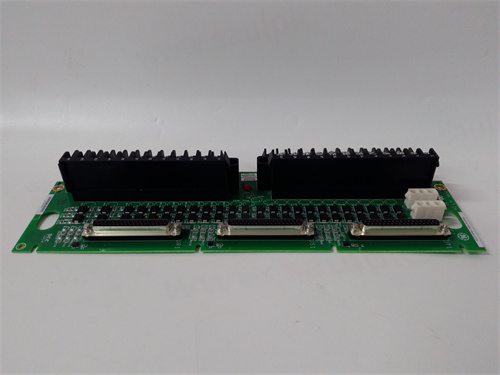

GE IS200TSVCH1AED 是通用电气（GE）智能平台（现属艾默生自动化）为其Mark VI系列燃气轮机/蒸汽轮机控制系统设计和生产的一款专用控制模块，属于Speedtronic系列的重要组成部分。具体而言，GE IS200TSVCH1AED 通常指代的是TSVC（Turbo Speed/Vibration Control）涡轮转速/振动控制卡，是Mark VI控制系统中用于处理关键转速和振动信号的核心I/O模块。该模块专门设计用于接收来自燃气轮机、蒸汽轮机和水力透平机组上的转速传感器（如磁阻探头、涡流探头）和振动传感器（如速度传感器、加速度传感器）的信号，对这些关键机械参数进行精确采集、调理和监测。作为Mark VI系统的关键组件，GE IS200TSVCH1AED 以其高精度、高可靠性和快速的信号处理能力，确保涡轮机械在安全转速范围内运行，并在出现超速或振动异常时提供关键保护，是保障发电厂、压缩站和船舶动力等关键旋转设备安全运行的核心保障。

产品参数

• 品牌：GE Industrial Systems / 艾默生自动化

• 型号：[GE IS200TSVCH1AED]（请在此处插入您的产品链接）

• 产品系列：Mark VI / Mark VIe Speedtronic 系列

• 类型：涡轮转速/振动控制模块

• 功能：转速传感器信号调理、振动监测、超速保护

• 输入通道：通常包括多个转速输入通道（如磁阻探头）和振动输入通道（加速度计/速度传感器）

• 转速输入类型：支持磁阻探头、涡流探头、近接开关等

• 振动输入类型：支持加速度计、速度传感器（ IEPE/ICP 兼容）

• 输出：转速/振动信号处理后输出至控制器，同时可能提供模拟量输出用于外部指示

• 保护功能：内置超速检测和保护逻辑，可独立于主处理器触发跳闸

• 通信：通过VME背板总线与Mark VI控制器通信

• 隔离：通道间隔离，输入与系统逻辑隔离

• 工作温度：0°C 至 +65°C（工业级标准）

• 安装方式：Mark VI机架插槽安装（VME总线）

• 认证：CE, UL, CSA, Class I Div 2 等

优势特点

1. 专业的转速/振动信号处理：[GE IS200TSVCH1AED] 是专为涡轮机械的转速和振动监测而设计的专用模块，而非通用I/O卡。它内部集成了针对转速探头（如磁阻、涡流）和振动传感器（加速度、速度）的专业信号调理电路，包括滤波、放大、整形和模数转换，能够精确提取微弱传感器信号中的有用信息，确保测量精度和可靠性。

2. 独立于主处理器的硬件级保护：该模块的一个关键优势在于其内置的硬件级超速保护功能。GE IS200TSVCH1AED 能够独立于Mark VI的主控制器（如PPC， VCM），直接对输入的转速信号进行实时监测和比较。当检测到转速超过预设的安全阈值时，模块可直接触发跳闸继电器，无需经过主控制器的软件处理，从而实现微秒级的快速停机保护，最大限度地保障涡轮机械的安全，防止灾难性超速事故。

3. 高可靠性与冗余设计：Mark VI系统以其高可用性著称，GE IS200TSVCH1AED 同样支持冗余配置。在关键应用中，可以使用两块TSVC模块同时监测同一组传感器，实现“三取二”或“二取二”的转速/振动表决逻辑。当一个模块发生故障时，另一个模块无缝接管，确保监测和保护功能不中断，满足发电和关键工业过程对SIL（安全完整性等级）的要求。

4. 全面的自诊断功能：该模块具备强大的在线自诊断能力，能够持续监测自身电路的健康状况、传感器是否断线、探头间隙是否异常等。这些诊断信息通过背板总线实时上传到Mark VI控制器和HMI（人机界面），运行和维护人员可以随时掌握转速/振动监测系统的健康状况，及时发现并处理潜在的传感器或模块故障。

5. 无缝集成Mark VI系统：作为Mark VI Speedtronic控制系统的原生模块，[GE IS200TSVCH1AED] 在机械结构、电气接口和通信协议上与Mark VI的控制器、电源、I/O网络和组态软件（如ToolboxST）完美兼容。工程师可以通过ToolboxST软件方便地对模块进行配置、校准和诊断，大大简化了工程组态和系统维护工作。

应用领域与应用案例

• 应用领域：

  • 发电行业：燃气轮机发电厂、蒸汽轮机发电厂、联合循环电厂（CCPP）的转速和振动监测保护。

  • 油气行业：天然气管道压缩机组、液化天然气（LNG）工厂的压缩机驱动透平。

  • 船舶与海工：船舶动力系统、海洋平台发电和压缩模块的透平机械。

  • 工业驱动：大型风机、高炉鼓风机、压缩机等关键旋转设备的转速和振动监测。

• 应用案例：

  • 案例一：联合循环电厂燃气轮机超速保护系统
    在某大型联合循环电厂的燃气轮机控制系统中，核心转速保护回路采用了冗余配置的 [GE IS200TSVCH1AED] 模块。在一次电网故障导致机组甩负荷的紧急情况下，燃气轮机转速急剧上升。GE IS200TSVCH1AED 模块以微秒级的速度检测到超速，并独立于主控制器直接触发燃料切断阀，成功防止了机组超速跳闸甚至飞车事故的发生，确保了电厂和电网的安全。

  • 案例二：天然气管线压缩机状态监测
    某跨国天然气长输管线的压气站，采用基于GE IS200TSVCH1AED的Mark VI控制系统对其核心压缩机进行实时振动监测。模块持续采集压缩机轴承和壳体的振动信号，并通过其诊断功能，在早期发现了轴承磨损引发的微弱振动变化。系统提前发出预警，维护团队及时安排计划内停机检修，避免了因轴承突发故障导致的非计划停输和巨大的经济损失。

竞品对比

与市场上同等级的高端透平机械控制保护模块（如Siemens的T3000系统专用I/O模块、Woodward的易捷（EasyGen）系列中的保护模块、Triconex的三重化模件等）相比：

• 优势：[GE IS200TSVCH1AED] 作为GE Speedtronic Mark VI系列的核心成员，在GE燃气轮机和蒸汽轮机市场占据主导地位，拥有极其丰富的现场应用经验和成熟可靠的技术。其硬件级独立保护功能、与GE组态工具（ToolboxST）的无缝集成以及全球化的服务网络，是其最大优势。

• 劣势：该模块主要面向GE的重型燃气轮机和蒸汽轮机应用，通用性有限，难以直接用于其他品牌的透平控制系统。作为专用模块，其采购和维护成本相对较高，且生命周期受GE对Mark VI平台支持策略的影响。

选型建议与注意事项

• 选型建议：

  1. 确认系统兼容性：在订购 [GE IS200TSVCH1AED] 前，必须确认您的控制系统是GE的Mark VI或Mark VIe系列，并核对Mark VI机架类型、控制器型号和系统软件版本是否与“AED”后缀版本完全兼容。

  2. 核对传感器类型：详细记录现场使用的转速探头（如磁阻、涡流）和振动传感器（如加速度计、速度传感器）的型号、输出信号类型和供电要求，确保GE IS200TSVCH1AED的输入接口与之完全匹配。

  3. 确定冗余配置：根据应用的安全等级要求，确定是采用单模块还是冗余（双模块）配置。对于关键的发电和压缩机组，强烈建议采用冗余配置以提高可用性。

  4. 考虑通道分配：规划好各个转速和振动信号在模块上的通道分配，特别是用于超速保护的关键信号，应分配到独立的通道以确保可靠性。

• 注意事项：

  • 安装、接线、配置和维护工作必须由经过GE培训、具备Mark VI系统专业知识的资深工程师执行，严格遵守GE的安全规程和操作手册。透平机械控制系统的任何操作都可能涉及高压、高温和高速旋转部件，安全风险极高。

  • 模块对静电敏感，操作前务必做好防静电措施。

  • 进行任何插拔操作前，务必确认整个控制系统已完全断电，并遵循GE规定的上电/断电顺序。

  • 接线时，必须严格按照GE IS200TSVCH1AED的产品手册和电气原理图进行，使用专用的屏蔽电缆连接传感器，并确保屏蔽层正确接地，以避免电磁干扰对微弱转速/振动信号的影响。

  • 在ToolboxST软件中对模块进行配置时，必须仔细核对每个通道的量程、报警阈值、跳闸阈值等参数，错误的设置可能导致保护功能失效或误动作。校准工作应由专业工程师使用专用设备执行。

  • 为确保产品品质和获得准确的技术支持与售后服务，请务必通过艾默生自动化（原GE）的官方授权渠道或信誉良好的合作伙伴采购正品GE IS200TSVCH1AED。
