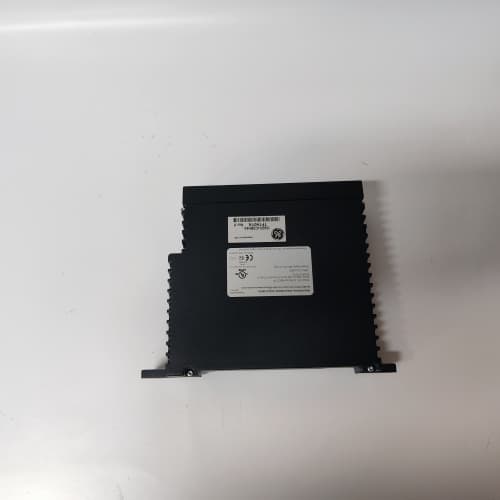

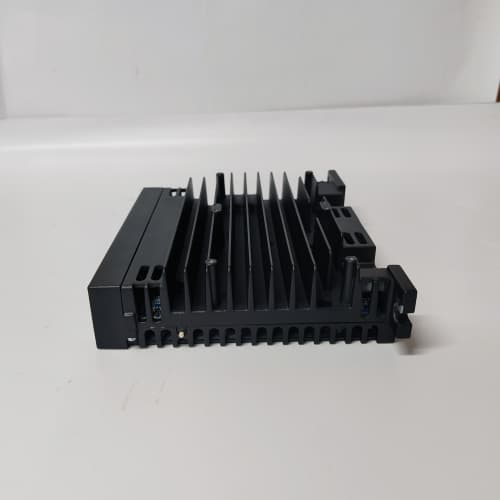

GE IS420PPNGH1A

产品描述

GE IS420PPNGH1A 是通用电气（GE）智能平台（现属艾默生自动化）为其Mark VIe系列燃气轮机/蒸汽轮机控制系统设计和生产的一款高性能通信接口模块，属于Speedtronic系列的重要组成部分。具体而言，GE IS420PPNGH1A 是一款PROFINET I/O通信模块，专门用于实现Mark VIe控制器与PROFINET现场总线网络之间的无缝连接。PROFINET是工业自动化领域广泛应用的新一代工业以太网标准，以其高速、开放和灵活的通信能力著称。GE IS420PPNGH1A 作为Mark VIe系统与这一现代工业以太网网络的桥梁，负责处理PROFINET协议转换、实时数据交换和网络管理任务，确保燃气轮机控制器与现场智能设备（如变频器、远程I/O、智能仪表）之间的高速、可靠通信。其紧凑的PCC（可编程控制卡）外形设计，使其能够直接安装在Mark VIe控制机架中，是GE燃气轮机控制系统实现工业4.0和数字化工厂转型的关键接口组件。

产品参数

• 品牌：GE Industrial Systems / 艾默生自动化

• 型号：[GE IS420PPNGH1A]（请在此处插入您的产品链接）

• 产品系列：Mark VIe Speedtronic 系列

• 类型：PROFINET I/O 通信接口模块

• 支持的协议：PROFINET I/O （RT 实时通信）

• 兼容控制器：Mark VIe 控制器（如PPC， PDC， PMC等）

• 接口：2个 RJ-45 以太网端口（通常支持交换机功能，便于线性或星型拓扑）

• 传输速率：10/100 Mbit/s

• 通信周期：支持实时（RT）通信，周期可配置（如 4ms， 8ms， 16ms等）

• 最大设备数：取决于网络配置和控制器性能

• 拓扑结构：支持星型、线型、环型（需交换机支持）

• 供电：由Mark VIe机架背板直接供电

• 状态指示：前面板带有LED状态指示灯（电源、运行、网络状态、I/O通信状态）

• 工作温度：0°C 至 +65°C（工业级标准）

• 安装方式：Mark VIe 机架插槽安装（PCC尺寸）

• 认证：CE, UL, CSA, PROFINET国际认证等

优势特点

1. 开放的标准协议：[GE IS420PPNGH1A] 支持开放的PROFINET工业以太网标准，使Mark VIe控制系统能够与任何符合PROFINET规范的第三方设备无缝集成，包括西门子、菲尼克斯电气、图尔克等众多品牌的远程I/O、变频器、智能仪表和执行机构。这大大扩展了GE燃气轮机控制系统的设备选择范围，避免了供应商锁定。

2. 高速实时通信：PROFINET RT技术保证了确定性实时通信，GE IS420PPPNGH1A 能够实现毫秒级的数据交换周期，满足燃气轮机控制对实时性的严苛要求。这对于需要快速响应的控制回路（如燃料控制、进口导叶控制）和状态监测（如振动、温度）至关重要，确保了机组在各种工况下的动态性能。

3. 灵活的拓扑结构：该模块集成了2个以太网交换机端口，支持灵活的线性或星型网络拓扑，简化了现场布线。用户可以将多个PROFINET设备以菊花链方式连接，减少了交换机的使用，降低了系统成本。同时，结合外部交换机，也可以构建高可靠性的冗余环网拓扑，提高通信网络的可用性。

4. 无缝集成Mark VIe系统：作为Mark VIe系统的原生PROFINET通信模块，[GE IS420PPNGH1A] 在机械结构、电气接口和软件配置上与Mark VIe控制器完美兼容。通过GE的组态软件（如ToolboxST或CIMPLICITY），工程师可以方便地导入PROFINET设备的GSDML文件，完成网络配置和过程数据映射，实现即插即用，大大简化了工程组态工作。

5. 强大的诊断功能：该模块具备完善的在线诊断能力，能够实时监测PROFINET网络的通信状态、设备连接状态和数据交换质量。诊断信息可以通过Mark VIe系统上传至上位监控系统，帮助维护人员快速定位网络故障（如断线、设备离线、通信超时），有效减少系统停机时间。

应用领域与应用案例

• 应用领域：

  • 发电行业：燃气轮机发电厂、蒸汽轮机发电厂、联合循环电厂（CCPP）的辅机控制和状态监测。

  • 油气行业：天然气管道压缩机站的辅助设备控制。

  • 工业驱动：与支持PROFINET的变频器、智能电机控制中心（MCC）集成。

  • 过程工业：作为Mark VIe系统与现场总线设备（如远程I/O、分析仪表）的通信接口。

• 应用案例：

  • 案例一：联合循环电厂辅机系统一体化
    在某大型联合循环电厂，工程师采用 [GE IS420PPNGH1A] 将Mark VIe燃气轮机控制系统与全厂辅助系统（如循环水泵房、冷却塔风机控制系统）的PROFINET网络无缝连接。通过该模块，燃机控制器可以实时监控辅助设备的运行状态，并根据机组负荷自动优化辅机运行组合，实现了全厂一体化控制，提高了整体运行效率。

  • 案例二：燃气轮机变频启动系统集成
    某燃气轮机发电机组采用变频启动方式，变频器选用的是支持PROFINET通信的第三方品牌。通过GE IS420PPNGH1A模块，Mark VIe控制系统直接通过PROFINET网络与变频器进行高速数据交换，发送转速给定、启停指令，并接收变频器的实际转速、电流和故障状态。这种高速、数字化的通信方式，简化了硬接线，提高了启动过程的控制精度和可靠性。

竞品对比

与市场上同等级的高端透平控制系统的工业以太网通信模块（如Siemens T3000系统的PROFINET接口、Woodward的易捷（EasyGen）系列中的通信模块等）相比：

• 优势：[GE IS420PPNGH1A] 作为GE Mark VIe系统的原生PROFINET接口，与GE控制器的集成度最高，配置和使用最为便捷。对于希望将Mark VIe系统接入现代PROFINET网络的用户而言，这是最直接、最可靠的解决方案。其双端口交换机功能简化了网络布线，降低了成本。

• 劣势：该模块主要面向GE的Mark VIe控制系统，通用性有限，无法用于其他品牌的透平控制系统。对于仍在大量使用传统现场总线（如Modbus， Profibus）的用户，升级到PROFINET可能需要更换现场设备或增加网关，带来一定的投资。

选型建议与注意事项

• 选型建议：

  1. 确认系统兼容性：在订购 [GE IS420PPNGH1A] 前，必须确认您的控制系统是GE的Mark VIe系列，并核对控制器型号、机架类型和系统软件版本是否与该模块完全兼容。

  2. 统计PROFINET设备：列出所有需要连接至PROFINET网络的现场设备，包括设备类型、数量、所需通信数据量（输入/输出字节数）以及各自的GSDML文件。评估网络负载，确保GE IS420PPNGH1A的性能满足要求。

  3. 规划网络拓扑：根据现场设备的分布情况，合理规划PROFINET网络的拓扑结构（星型、线型或环型）。确定交换机的使用和IP地址分配方案。

  4. 考虑实时性要求：根据控制应用对通信实时性的要求，确定合适的PROFINET通信周期。

• 注意事项：

  • 安装、接线、配置和维护工作必须由经过GE培训、具备Mark VIe系统专业知识的资深工程师执行，严格遵守GE的安全规程和操作手册。

  • GE IS420PPNGH1A 是静电敏感设备，操作前应采取适当的防静电措施。

  • 进行任何插拔操作前，务必确认整个控制系统已完全断电，并遵循GE规定的上电/断电顺序。

  • 接线时，必须使用符合工业以太网要求的屏蔽双绞线电缆（至少Cat5e），并确保RJ-45插头连接牢固。PROFINET电缆应与动力电缆分开敷设，以减少电磁干扰。

  • 在ToolboxST或CIMPLICITY软件中对GE IS420PPNGH1A进行配置时，必须正确设置IP地址、设备名称和通信映射。导入GSDML文件后，需仔细核对每个子模块的配置和数据一致性。错误的配置可能导致通信失败或数据错误。

  • 为确保产品品质和获得准确的技术支持与售后服务，请务必通过艾默生自动化（原GE）的官方授权渠道或信誉良好的合作伙伴采购正品GE IS420PPNGH1A。
