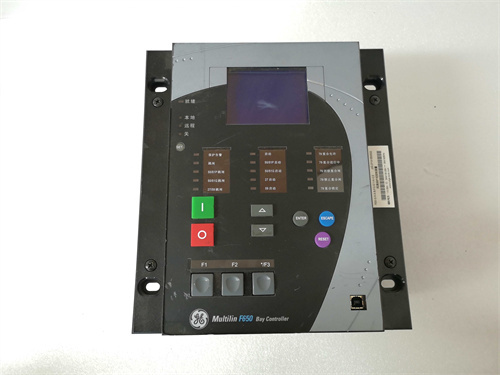

GE F650

产品概述

GE F650 是通用电气（General Electric）旗下Grid Solutions系列的一款高性能馈线保护和管理终端，属于GE Multilin系列保护继电器产品线。作为电力系统中馈线保护的核心设备，GE F650 专门设计用于配电网络和工业电力系统的馈线保护、控制和监测。该型号融合了GE在电力保护领域数十年的技术积累，集保护、控制、测量、通信和故障录波功能于一体，为6kV至35kV中压配电系统提供全面的保护和自动化解决方案。GE F650 以其模块化设计、灵活的配置能力和高可靠性，在变电站、发电厂、工矿企业配电系统和新能源项目中得到广泛应用。

核心参数

GE F650 的技术参数体现了其在馈线保护领域的专业定位：

• 保护功能： 提供全面的馈线保护功能，包括：

  • 三段式过流保护（51/50P）

  • 接地故障保护（51N/50N）

  • 方向性过流保护（67）

  • 过电压/欠电压保护（59/27）

  • 频率保护（81O/U）

  • 负序过流保护（46）

  • 重合闸功能（79）

  • 断路器失灵保护（50BF）

• 测量功能： 高精度测量三相电流、三相电压、有功/无功功率、功率因数、频率、电能质量等参数，精度等级达到0.5级

• I/O配置： 模块化设计，可根据需要配置不同数量的数字量输入、输出和模拟量输入/输出模块

• 通信接口： 支持多种通信协议和物理接口：

  • 标配两个以太网接口，支持IEC 61850、Modbus TCP、DNP3.0 over IP等协议

  • 可选RS485接口，支持Modbus RTU、DNP3.0、IEC 60870-5-103等协议

  • 可选光纤接口，适用于强电磁干扰环境的长距离通信

• 故障录波： 内置故障录波功能，可记录故障前后的波形数据，采样频率高达128点/周期，为故障分析提供有力工具

• 事件记录： 可记录多达512个带时标的事件，便于追溯系统运行历史

• 人机界面： 配备大尺寸液晶显示屏和功能键盘，支持本地查看测量值、修改定值和查看事件记录

• 工作环境： 设计工作温度为-40°C至+70°C，适应各类恶劣户外和工业环境

• 认证标准： 符合IEC 61850、IEC 60255、IEEE C37.90等国际标准，通过CE、UL认证

优势特点

选择 GE F650，您将获得以下核心竞争优势：

1. 全面的保护功能： GE F650 集成了馈线保护所需的全部功能，从简单的过流保护到复杂的方向性保护、重合闸和断路器失灵保护，一应俱全。用户可以根据应用需求灵活配置保护功能和定值，无需额外增加外部设备。其保护算法经过严格验证，动作速度快、可靠性高，能够有效隔离故障，保障电力系统安全。

2. 先进的通信能力： GE F650 是首批支持IEC 61850标准的馈线保护装置之一。通过IEC 61850 GOOSE通信，GE F650 可以实现与站内其他智能电子设备（IED）之间的高速、可靠信息交换，支持对等通信和跳闸信号直传，大幅缩短故障清除时间。同时，GE F650 支持多种传统通信协议，能够无缝融入现有变电站自动化系统。

3. 模块化与灵活性： GE F650 采用模块化硬件设计，用户可以根据实际应用需求选择不同数量和类型的I/O模块、通信模块和电源模块。这种设计不仅降低了初次投资成本，也为未来的系统升级和功能扩展提供了便利。当应用需求变化时，只需更换或添加相应模块，无需更换整个装置。

4. 强大的故障分析工具： GE F650 内置的高分辨率故障录波功能，可以记录故障前后的详细波形数据。通过GE的Enervista软件，工程师可以深入分析故障波形，准确判断故障类型、位置和原因，为系统优化和预防性维护提供科学依据。这对于缩短故障排查时间、提高系统可用性具有重要价值。

5. 高可靠性与适应性： GE F650 设计用于最严苛的电力系统环境。其宽温工作范围（-40°C至+70°C）、强大的抗电磁干扰能力和严格的质量控制，确保了在变电站、户外开关站等恶劣环境下的长期稳定运行。无论是炎热的沙漠地区还是寒冷的北极环境，GE F650 都能可靠工作。

6. 便捷的工程与维护： 通过GE的Enervista UR Setup软件，工程师可以轻松完成对 GE F650 的配置、调试和维护。软件提供直观的图形化界面，支持批量定值管理、波形分析和事件查看。同时，GE F650 支持通过以太网远程访问，大大简化了分布式站点的维护工作。

应用案例

GE F650 凭借其卓越性能，在各类电力系统和工业应用中发挥着关键作用：

• 变电站馈线保护： 在110kV/10kV变电站中，GE F650 安装在10kV开关柜内，保护出线馈线。当线路发生短路或接地故障时，GE F650 快速检测并发出跳闸指令，隔离故障线路，保障其他非故障线路的正常供电。通过IEC 61850网络，GE F650 将故障信息实时上传至站控层，为调度员提供决策依据。

• 工业企业配电系统： 在大型钢铁厂、化工厂和汽车制造厂的中压配电系统中，GE F650 保护着各生产车间的进线和馈线。其精确的测量功能帮助企业实时监控电能消耗，优化用电成本。其强大的保护功能确保了一处故障不会扩散，最大限度保障生产的连续性。

• 新能源并网： 在光伏电站和风电场中，GE F650 用于保护升压变压器和集电线路。它能够适应新能源发电的波动特性，提供合适的保护定值和并网接口功能。其支持IEC 61850的特性，使得 GE F650 能够与新能源电站的监控系统无缝集成，满足电网公司的并网要求。

• 矿山配电系统： 在井下或露天矿山的配电网络中，GE F650 保护着矿井通风、排水和采掘设备的供电线路。其坚固的设计能够适应矿山环境中的振动、粉尘和温度变化，确保矿山生产的安全供电。

• 数据中心电力保障： 在大型数据中心的配电系统中，GE F650 作为进线保护和ATS（自动转换开关）控制的核心设备，确保两路市电和备用发电机之间的平滑切换，保障IT设备的连续供电。

竞品对比

在馈线保护继电器市场中，GE F650 的主要竞争对手包括西门子的SIPROTEC 5系列（如7SJ85）、ABB的REF615/REF630系列以及施耐德电气的Easergy P3系列。

• 与西门子7SJ85相比： 西门子7SJ85是SIPROTEC 5系列中的馈线保护装置，同样支持IEC 61850，功能强大。GE F650 的优势在于其较早进入IEC 61850市场，对GOOSE应用的支持更为成熟，特别是在需要多台保护装置协同工作的复杂应用场景中。此外，GE F650 的故障录波功能在采样率和存储深度上往往更具优势。

• 与ABB REF615/REF630相比： ABB的REF615是市场上应用极为广泛的馈线保护装置，特别是在配网自动化领域。GE F650 在高端应用领域（如需要复杂方向性保护、多段重合闸和断路器失灵保护的大型工业配电系统）功能更为全面。REF630是REF615的增强版，与 GE F650 定位更为接近，两者竞争激烈，GE F650 在通信接口的多样性和I/O模块的灵活性上略胜一筹。

• 与施耐德P3系列相比： 施耐德Easergy P3系列同样提供全面的馈线保护功能，且性价比较高。GE F650 在全球范围内的应用经验和行业认可度更高，特别是在北美市场和大型工程项目中。对于追求国际标准和长期可靠性的用户而言，GE F650 是更为稳妥的选择。
  总体而言，GE F650 以其全面的保护功能、先进的通信能力和强大的故障分析工具，成为中压馈线保护领域的高端标杆产品，特别适用于对保护性能、通信能力和可靠性有严苛要求的应用场景。

选型建议

在选择 GE F650 时，建议您从以下几个方面进行细致考量：

1. 应用需求分析： 明确您的应用类型（变电站进线/馈线、变压器保护、电机保护等）和所需保护功能。GE F650 主要面向馈线保护，如需变压器差动保护或电动机保护，可能需要考虑 GE F650 的扩展版本或其他GE Multilin系列产品（如T60、M60等）。

2. I/O点数计算： 仔细统计您需要接入的开关量输入（如断路器位置、隔离开关状态、外部闭锁信号）和输出（如跳闸、合闸、报警）数量。根据统计结果选择合适的I/O模块配置。GE F650 的模块化设计允许您精确匹配需求，避免浪费。

3. 通信协议选择： 确认您需要接入的变电站自动化系统所支持的通信协议。如果新建站且追求先进性，建议选择支持IEC 61850的配置，并配备以太网接口。如果改造老站，需根据现有系统协议选择合适的通信模块（RS485 Modbus、DNP3.0或IEC 60870-5-103）。

4. 电源与安装环境： 确认现场的辅助电源类型（AC/DC及电压等级）和安装环境（户内开关柜、户外端子箱等）。GE F650 提供多种电源模块选项，可根据实际需求选择。对于户外安装，需确认防护等级是否满足要求。

5. 辅助功能需求： 考虑是否需要额外的辅助功能，如弧光保护、同步测量、电能质量分析等。部分功能可能需要额外的硬件模块或软件授权，需提前确认。

6. 工程与维护能力： 评估您团队的调试和维护能力。如果对 GE F650 的配置不熟悉，建议在项目初期寻求GE或其授权合作伙伴的技术支持，或参加相关培训，以便更快掌握其应用。

注意事项

在安装和使用 GE F650 时，请务必注意以下关键事项：

• 安全断电： 在安装、拆卸或接线 GE F650 前，必须断开所有电源（包括辅助电源和互感器二次侧电源）。电压互感器二次侧可能产生危险电压，电流互感器二次侧开路会产生极高电压，操作时必须格外小心，严格遵守电力安全工作规程。

• 互感器接线： 电流互感器和电压互感器的接线必须严格按照图纸进行，确保极性和相序正确。错误的接线可能导致保护误动或拒动，造成严重后果。电流互感器二次侧必须可靠接地，且严禁开路。

• 跳闸回路测试： 在投入运行前，必须对 GE F650 的跳闸回路进行全面测试，验证跳闸出口至断路器的整个回路工作正常。建议在断路器断开的情况下进行模拟故障测试，确认保护动作逻辑和跳闸回路正确无误。

• 定值整定： GE F650 的保护定值必须根据系统短路容量、设备参数和保护配合要求进行科学计算和整定。定值设置不当可能导致保护误动或拒动。建议由经验丰富的保护工程师完成定值计算和设置。

• 通信配置： 在接入变电站自动化系统前，正确配置 GE F650 的通信参数（IP地址、协议类型、数据集等）。对于IEC 61850应用，需正确导入SCD文件，并验证GOOSE通信的可靠性。

• 接地要求： GE F650 的外壳接地端子和电源接地端子必须可靠接地。良好的接地不仅关系到设备安全，也是保证抗干扰能力和通信稳定性的关键。

• 固件版本管理： 关注GE发布的固件更新信息。新固件可能修复已知问题、优化性能或增加新功能。但在升级前，务必在测试环境中验证其兼容性和稳定性，并备份原有配置。

• 定期维护： 建议定期对 GE F650 进行功能测试和定值核对，特别是在系统参数发生变化或经历故障动作后。同时，检查装置运行状态、事件记录和自诊断信息，及时发现潜在问题。

• 操作安全： 在 GE F650 运行时，严禁触摸装置的内部电路和接线端子。进行本地操作时，应遵循操作规程，防止误操作导致系统扰动或设备损坏。
