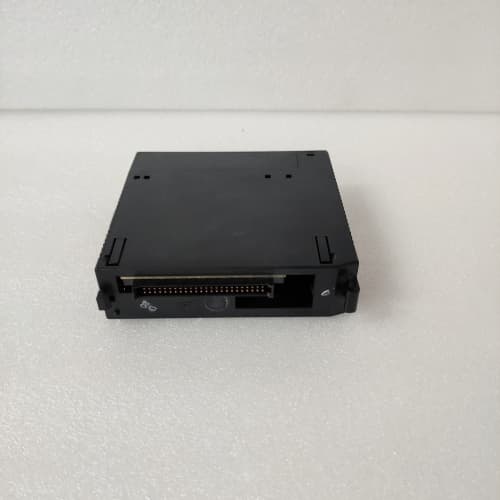

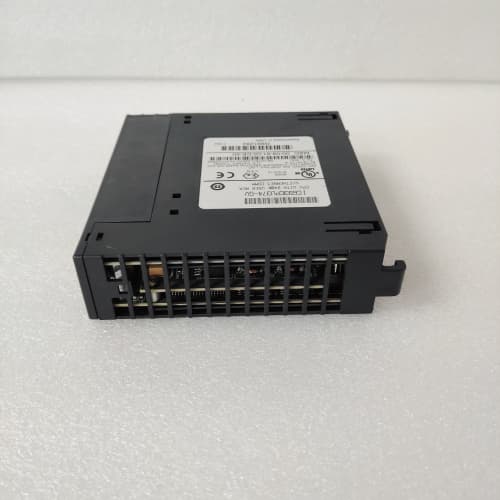

GE IC693BEM330

产品描述

GE IC693BEM330 是一款在GE自动化产品线中具有核心地位的总线扩展模块，属于GE广受欢迎的 Series 90-30 系列PLC的智能通信模块。具体而言，该型号是一款 Genius总线通信主/从模块，为90-30系列PLC提供了接入GE经典的Genius分布式I/O网络的能力。GE IC693BEM330 既可以配置为Genius总线上的主站，用于连接和管理分布在现场的众多Genius从站设备（如远程I/O模块、变频器、智能仪表等）；也可以配置为从站，将90-30 PLC自身作为一个智能设备接入更高层级的Genius网络。作为连接90-30控制器与Genius现场设备网络的桥梁，GE IC693BEM330 极大地扩展了90-30系统的I/O容量和地理分布范围，是实现分布式控制架构的关键组件。

产品参数

• 产品型号： GE IC693BEM330

• 产品类型： Series 90-30 Genius总线通信模块

• 适用系统： GE Series 90-30 PLC

• 通信协议： Genius 总线协议，GE的专有高速现场总线协议

• 工作模式： 可配置为 Genius 总线主站 或 从站

• 通信速率： 支持 38.4 Kbps， 76.8 Kbps 和 153.6 Kbps，通过模块上的拨码开关或软件配置

• 最大从站数量（主站模式）： 最多可连接 32个 Genius 总线从站设备

• 最大通信距离： 取决于通信速率和电缆类型，最长可达 2300米（使用中继器可进一步延长）

• 接口类型： 标准的三端子螺丝接线排，用于连接 Genius 总线电缆

• 总线供电： Genius 总线可为部分现场设备提供隔离电源

• 诊断功能： 内置全面的诊断功能，包括总线状态监控、从站诊断、通信错误统计，可通过模块上的LED指示灯和PLC程序读取

• 冗余支持： 支持总线冗余配置，可构建高可用性的Genius网络

• 供电方式： 通过90-30 PLC机架的背板总线获取电源

• 安装方式： 标准模块化设计，可直接插拔安装在90-30 PLC机架的任何I/O插槽内

• 工作温度： 0°C 至 +60°C，适应工业现场环境

优势与特点

1. 强大的分布式I/O扩展能力：GE IC693BEM330 最核心的价值在于其强大的分布式I/O扩展能力。通过一个 GE IC693BEM330 主站模块，90-30 PLC可以管理多达32个Genius总线从站设备，每个从站又可以支持数十甚至上百个I/O点。这意味着用户可以通过一根双绞线电缆，将I/O覆盖范围扩展到数公里之外，极大地突破了本地机架的物理限制，为构建大规模、分布式的控制系统提供了经济高效的解决方案。

2. 灵活的双模式操作：GE IC693BEM330 支持主站和从站两种工作模式，提供了极大的应用灵活性。在大多数应用中，它作为主站连接现场的远程I/O站。但在某些需要将90-30 PLC集成到更大规模控制系统的场景中，可以将 GE IC693BEM330 配置为从站，使其成为上层Genius网络中的一个节点，与上位机或其他主站PLC进行数据交换。这种一机多能的设计，简化了系统架构，减少了备件种类。

3. 成熟可靠的Genius总线技术：Genius总线作为GE在工业现场总线领域的经典技术，以其极高的可靠性、实时性和抗干扰能力而闻名。GE IC693BEM330 继承了这一技术优势，能够在强电磁干扰、宽温湿度变化的恶劣工业环境中保持稳定的通信。这种成熟可靠的特性，使得 GE IC693BEM330 在电力、冶金、水处理等对可靠性要求极高的行业中获得了广泛的应用和长期的验证。

4. 高确定性的实时通信：Genius总线采用令牌传递的总线访问控制方式，确保了网络通信的确定性和实时性。GE IC693BEM330 能够精确控制每个从站的数据更新时间，满足对时间要求苛刻的控制应用需求。无论是高速生产线的同步控制，还是过程工业的快速联锁响应，GE IC693BEM330 都能保证数据在规定时间内完成传输。

5. 全面的诊断与故障排查能力：GE IC693BEM330 提供了丰富的诊断功能。模块正面的LED指示灯可以快速显示模块状态、总线活动和通信故障。通过90-30 PLC的程序，用户可以读取每个连接从站的详细状态信息、诊断数据以及通信错误统计。当网络出现问题时，这些诊断信息能够帮助维护人员快速定位故障点，无论是总线电缆短路、从站掉线还是通信质量下降，都能一目了然，显著缩短系统的平均修复时间（MTTR）。

应用领域与应用案例

• 应用领域：

  • 水处理：在大型自来水厂和污水处理厂中，用于连接分布在沉淀池、滤池、加药间、泵站等广阔区域的远程I/O站。

  • 电力行业：在火电厂的输煤、除灰、化水等辅控系统中，用于采集分散的现场信号并控制设备。

  • 冶金行业：在高炉、转炉、连铸等生产线的辅助系统中，用于长距离的分布式信号采集和控制。

  • 交通隧道：在公路隧道和地铁隧道中，用于连接分布在数公里隧道内的通风、照明、消防等监控设备。

• 应用案例：
  某大型城市的污水处理厂需要进行自动化升级改造。该厂占地广阔，粗细格栅、曝气池、沉淀池、加药间、污泥脱水间等设施分散在厂区各处。原系统采用集中式I/O，信号电缆铺设复杂且故障率高。改造方案采用了以GE Series 90-30 PLC为核心，配合多个 GE IC693BEM330 Genius通信模块构建分布式控制系统。在每个工艺单元附近设置Genius远程I/O站，通过 GE IC693BEM330 主站模块与中控室的90-30 PLC连接。整个厂区只用了两根Genius总线电缆（一用一备，实现冗余）就取代了原有的数百根长距离信号电缆。改造后，系统运行稳定可靠，通信故障率大幅下降，维护工作量显著减少。GE IC693BEM330 的出色表现为这座大型污水处理厂的自动化升级提供了坚实的通信保障。

与竞品的对比

与市场上其他主流PLC系统的现场总线模块（如西门子的PROFIBUS DP模块、罗克韦尔的Remote I/O模块）相比，GE IC693BEM330 有其独特的定位：

• GE系统内的无缝集成：作为GE Series 90-30 PLC的原生通信模块，GE IC693BEM330 在硬件电气特性、通信协议和组态软件（Logicmaster 90-30 或 Proficy Machine Edition）方面实现了与90-30控制器最彻底的融合。用户可以在GE的工程软件中，像配置本地I/O一样直观地配置Genius网络上的所有从站设备，并进行在线诊断，无需任何第三方工具。

• Genius总线生态的天然支持：对于已经大量部署了GE Genius I/O模块的老用户而言，GE IC693BEM330 是将其现有现场设备无缝接入90-30 PLC系统的理想桥梁。它完美支持经典的Genius协议，保护了用户的既有投资，无需更换大量现场设备即可实现系统升级或扩展。

• 专为恶劣环境设计的可靠性：Genius总线技术在设计之初就充分考虑了电力、冶金等重工业现场的严苛环境。GE IC693BEM330 及其配套的Genius I/O模块以其强大的抗干扰能力和长距离通信能力，在这些领域建立了极佳的口碑，其可靠性经过了数十年的现场验证。

选型建议与注意事项

• 选型建议：

  1. 确定工作模式：在选用 GE IC693BEM330 前，首先需要明确其在系统中的角色。是作为主站连接远程I/O，还是作为从站接入上级网络？不同的工作模式决定了模块的配置方式和在系统中的位置。

  2. 评估从站数量和网络规模：作为主站使用时，必须详细统计需要连接的所有Genius总线从站设备的数量和分布距离。确保不超出模块的最大从站数量（32个）和通信距离限制。对于超大型网络，可能需要配置多个 GE IC693BEM330 模块或使用总线中继器。

  3. 确定冗余需求：对于连续生产过程的关键应用，应考虑采用总线冗余配置。这需要配置冗余的 GE IC693BEM330 模块、冗余的Genius总线电缆以及支持冗余的从站设备。

• 注意事项：

  • 断电操作：在插拔 GE IC693BEM330 模块或进行外部接线时，务必确保PLC机架已断电，以防止带电插拔造成模块损坏。

  • 正确设置模块地址：GE IC693BEM330 作为Genius总线上的设备，必须有唯一的地址。作为主站时，其地址通常固定为0；作为从站时，其地址必须设置为1-31之间的唯一值，且不能与总线上其他设备冲突。地址通常通过模块上的拨码开关设置。

  • 总线终端匹配：Genius总线网络必须在物理拓扑的两端正确连接终端电阻，以消除信号反射，保证通信质量。终端电阻的阻值和连接方式需严格按照GE的规范执行。

  • 查阅官方手册：在进行硬件组态、参数配置和接线前，强烈建议详细阅读GE官方发布的 GE IC693BEM330 用户手册和Genius总线系统规划指南，以获取最准确、最权威的技术信息和操作规范。
