GE IC698CHS017

产品描述

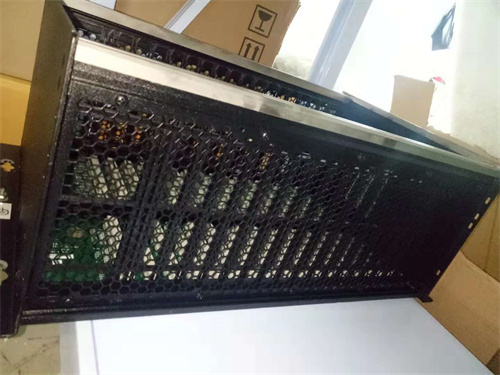

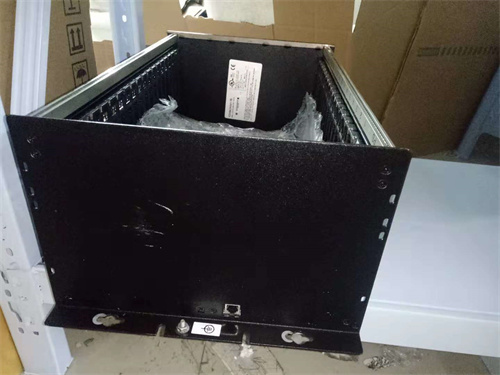

GE IC698CHS017 是一款在GE自动化产品线中具有基础架构地位的高性能机箱，属于GE的 PACSystems RX7i 系列PLC的核心物理载体。具体而言，该型号是一款 18槽通用背板机箱，用于安装RX7i系列的电源模块、CPU模块、通信模块和各种I/O模块。GE IC698CHS017 为所有插入其中的模块提供机械支撑、电气连接和背板通信总线，是整个PACSystems RX7i控制系统的基础架构。其18槽的高密度设计，使得用户可以在一块机箱内集成大量的功能模块，构建功能强大、高度集成的控制系统。作为RX7i系统的“骨架”，GE IC698CHS017 的质量和性能直接影响整个控制系统的稳定性和可靠性。

产品参数

• 产品型号： GE IC698CHS017

• 产品类型： PACSystems RX7i 18槽通用背板机箱

• 适用系统： GE PACSystems RX7i 系列PLC

• 槽位数量： 18个 通用插槽，可灵活安装电源模块、CPU、通信模块和各类I/O模块

• 背板总线： 高速并行背板总线，支持多主站通信，确保各模块之间的高速数据交换

• 电源模块位置： 机箱最左侧的两个槽位（通常为槽1和槽2）专用于安装电源模块，支持单电源或冗余电源配置

• 模块安装方式： 所有模块均可直接插拔安装在机箱的导轨上，通过背板连接器与总线连接

• 冷却方式： 自然对流冷却（需确保机箱周围有足够的通风空间）

• 物理尺寸： 标准19英寸机架安装尺寸，适合安装在标准控制柜内

• 工作温度： 0°C 至 +60°C，适应工业现场环境

• 材质： 高强度金属结构，提供良好的电磁屏蔽和机械保护

• 认证： 具有 CE， UL， cUL 等多种国际认证

优势与特点

1. 高密度模块集成能力：GE IC698CHS017 最显著的优势在于其18槽的高密度设计。这意味着用户可以在一个机箱内安装更多的功能模块，包括CPU、电源、通信处理器以及大量的数字量、模拟量I/O模块。这种高密度集成能力，使得构建功能强大、配置复杂的控制系统成为可能，同时节省了控制柜的安装空间，简化了系统布线。

2. 灵活的模块配置自由：GE IC698CHS017 的18个槽位均为通用插槽，用户可以自由配置模块的安装位置，根据系统的功能需求和信号流向，优化模块布局。无论是将CPU置于中央，还是将通信模块靠近I/O模块，都可以灵活实现。这种配置自由度为系统设计提供了极大的灵活性，使得工程师可以根据具体应用需求优化系统结构。

3. 支持冗余电源配置：机箱最左侧的两个槽位（槽1和槽2）专门用于安装电源模块，并支持冗余电源配置。对于关键应用，用户可以安装两块电源模块，实现1+1冗余。当一块电源模块发生故障时，另一块能够无缝接管供电任务，确保控制系统持续运行，大大提高了系统的可靠性和可用性。这种冗余设计是GE IC698CHS017 面向高可靠性应用的重要特性。

4. 高速背板总线通信：GE IC698CHS017 内置的高速并行背板总线，为所有模块之间的数据交换提供了高带宽、低延迟的通信通道。无论是CPU读取I/O数据，还是通信模块与CPU交换信息，都能够通过背板总线快速完成。这种高性能的背板设计，确保了整个控制系统能够满足对实时性要求苛刻的应用需求。

5. 坚固的工业级结构：GE IC698CHS017 采用高强度金属材料制造，结构坚固，能够为插入其中的精密电子模块提供良好的机械保护和电磁屏蔽。其标准19英寸机架安装设计，可以方便地固定在控制柜内，确保在振动、冲击等恶劣工业环境下仍能保持稳定可靠的工作。这种坚固的结构是保障整个控制系统长期稳定运行的基础。

应用领域与应用案例

• 应用领域：

  • 电力行业：在火电厂、水电站和变电站的自动化系统中，作为核心控制机箱，安装CPU和各种I/O模块。

  • 石油化工：在炼油、化工生产过程的控制系统中，用于集成过程控制所需的各类模块。

  • 冶金行业：在高炉、转炉、轧钢等生产线的控制系统中，作为主控制器机箱。

  • 水处理：在大型水厂和污水处理厂的中心控制室，作为主站机箱。

  • 交通隧道：在隧道监控系统的中心控制室，作为数据采集和控制的核心单元。

• 应用案例：
  某大型火电厂的机组DCS改造项目中，需要为核心控制系统选择高性能、高可靠性的硬件平台。最终方案采用了GE的PACSystems RX7i系列PLC，并选用 GE IC698CHS017 18槽机箱作为主控制器机箱。在机箱内，工程师们安装了冗余电源模块、高性能CPU模块、多个通信模块（用于连接PROFIBUS和以太网设备）以及大量的模拟量和数字量I/O模块。GE IC698CHS017 的18个槽位正好满足了系统对模块数量的需求，所有功能模块被紧凑、有序地集成在一个机箱内，极大地简化了控制柜的布局。冗余电源配置确保了即使一路供电出现问题，控制系统也能持续稳定运行。自项目投运以来，GE IC698CHS017 机箱及其内部模块一直保持零故障运行，为机组的安全稳定运行提供了坚实的硬件基础。

与竞品的对比

与市场上其他主流PLC系统的高端机箱（如西门子的S7-400系列机箱、罗克韦尔的ControlLogix系列机箱）相比，GE IC698CHS017 有其独特的定位：

• 与PACSystems的无缝集成：作为PACSystems RX7i的原生机箱，GE IC698CHS017 在背板总线协议、电源接口和机械尺寸方面与RX7i的所有模块实现了最彻底的匹配。用户在组态软件中无需考虑机箱兼容性问题，即插即用，简化了系统设计。

• 高性价比的高密度方案：与一些高端机箱相比，GE IC698CHS017 以极具竞争力的价格提供了18槽的高密度配置，为用户构建大规模控制系统提供了高性价比的硬件平台。其“通用插槽”设计也避免了专用槽位带来的限制，提高了模块配置的灵活性。

• 成熟的工业设计：GE IC698CHS017 采用了经过长期现场验证的成熟设计，以其简单、可靠著称。在电力、冶金等重工业领域，它经受住了数十年的现场考验，其稳定性和可靠性得到了全球用户的广泛认可。

选型建议与注意事项

• 选型建议：

  1. 评估模块数量需求：在选用 GE IC698CHS017 前，必须详细统计需要安装的所有模块（电源、CPU、通信模块、I/O模块）的总数量，确保不超过18个槽位。对于需要更多模块的系统，可能需要考虑配置多个机箱并通过扩展模块连接。

  2. 确定冗余需求：如果系统对可靠性要求极高，应考虑在槽1和槽2安装两块电源模块，实现1+1冗余。这需要在选型时额外订购一块电源模块，并确保机箱的这两个槽位专用于电源安装。

  3. 规划机柜空间：GE IC698CHS017 为标准19英寸机架安装尺寸，在选型前应确认控制柜内是否有足够的安装空间，并预留机箱前后足够的通风和维护空间。

• 注意事项：

  • 正确安装电源模块：电源模块必须安装在机箱最左侧的专用槽位（槽1和槽2），不能安装在其他I/O槽位。错误的安装位置可能导致模块无法正常工作甚至损坏。

  • 确保通风散热：虽然 GE IC698CHS017 采用自然对流冷却，但仍需确保机箱周围有足够的通风空间，避免热量积聚。在封闭的控制柜内，应考虑安装柜内风扇或空调，确保环境温度不超过60°C。

  • 规范接线与布线：机箱内的模块接线应规范整齐，信号线和动力线应分开布线，避免干扰。接线完成后，应检查所有模块是否已牢固安装在机箱内，连接器是否已锁紧。

  • 查阅官方手册：在进行硬件选型、安装和系统集成前，强烈建议详细阅读GE官方发布的PACSystems RX7i系统手册和 GE IC698CHS017 产品数据表，以获取最准确、最权威的技术信息和操作规范。
