产品描述

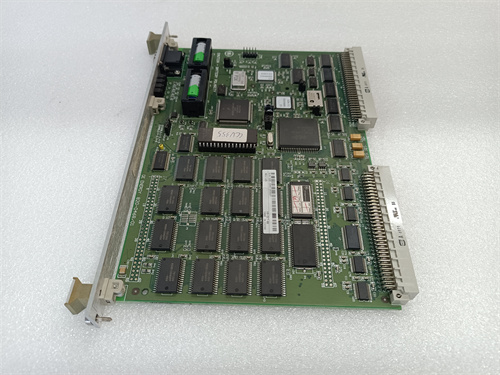

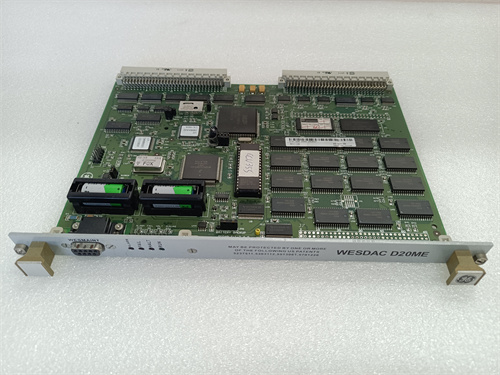

GE WESDAC D20ME II 是一款高性能的分布式控制系统主模块，属于通用电气（GE）及其子公司能源（GE Energy）旗下著名的 D20 系列远程终端单元（RTU）和分布式控制器产品线。作为 D20 系列的第二代主模块，GE WESDAC D20ME II 是整个 D20 站控单元的核心处理器和通信枢纽，广泛应用于电力、石油天然气和水务等行业的广域监控与数据采集（SCADA）系统中。该模块通常安装于 D20 机箱的指定插槽内，负责执行用户编写的控制逻辑、处理本地 I/O 模块采集的数据，并与主站控制中心或其他智能电子设备（IED）进行数据通信。GE WESDAC D20ME II 以其卓越的可靠性、强大的处理能力和灵活的通信选项，成为许多关键基础设施自动化项目的基石。对于需要构建或维护广域监控系统的工程师而言，这款主模块提供了一个经过现场验证、值得信赖的解决方案。
产品参数
了解 GE WESDAC D20ME II 的技术规格对于系统设计和性能评估至关重要：
产品型号： GE WESDAC D20ME II
系列归属： GE D20 系列远程终端单元/分布式控制器
处理器： 高性能 32 位微处理器（具体型号可能随硬件版本不同）
内存： 包含用于程序存储的闪存（Flash Memory）和用于数据存储的动态随机存取存储器（DRAM），通常配备电池备份以保护实时时钟和关键数据
通信端口： 集成多个串行通信端口（RS-232/RS-485），用于连接现场 I/O、智能仪表、保护继电器等设备；通常还包括一个或多个以太网端口（10/100 Mbps），用于连接主站或站级局域网
协议支持： 支持广泛的 SCADA 通信协议，包括 DNP3.0（分布式网络协议）、IEC 60870-5-101/104、Modbus RTU/ASCII/TCP 以及 GE 的专有协议
I/O 容量： 可支持大量本地和分布式 I/O 点，具体数量取决于配置和应用程序大小
实时时钟： 内置电池后备的实时时钟，用于事件时间戳和调度功能
工作温度： 专为恶劣环境设计，通常支持 -40°C 至 +70°C 的宽温工作范围
物理结构： 模块化设计，通过背板连接器与 D20 机箱内的电源、I/O 和通信模块互连
优势特点
GE WESDAC D20ME II 凭借其卓越的设计和强大的功能，在广域监控领域拥有显著优势：
强大的处理能力： 作为第二代主模块，GE WESDAC D20ME II 配备了更快的处理器和更大的内存，能够执行复杂的本地控制逻辑、处理大量数据点，并支持更快的扫描速率，满足现代 SCADA 系统对性能的更高要求。
卓越的通信灵活性： 该模块集成了多种类型的通信端口，使其能够同时与主站控制中心、本地 HMI（人机界面）、智能电子设备和下级 RTU 进行通信。GE WESDAC D20ME II 支持多种主流通信协议，使其能够无缝融入现有的异构系统中，保护用户的前期投资。
高可靠性与环境适应性： GE WESDAC D20ME II 采用工业级元器件和无风扇设计，能够在极端温度、高湿度和强电磁干扰的恶劣环境下稳定运行，非常适合无人值守的变电站、远程管道阀室和野外计量站等应用场景。
分布式架构支持： D20 系统的核心优势在于其分布式架构。GE WESDAC D20ME II 通过专用的 I/O 总线，可以连接分布在现场各处的远程 I/O 模块，大大减少了现场布线成本，提高了系统的灵活性和可扩展性。
精确的事件记录： 内置的电池后备实时时钟和强大的事件处理能力，使得 GE WESDAC D20ME II 能够为所有状态变化和报警事件打上精确的毫秒级时间戳，这对于事后故障分析和电网事故追忆至关重要。
应用案例
GE WESDAC D20ME II 广泛应用于需要广域监控和远程控制的关键基础设施领域：
电力变电站自动化： 在输电和配电变电站中，GE WESDAC D20ME II 作为站控层的核心设备，负责采集来自变压器、断路器和隔离开关的状态量，以及电压、电流等模拟量。它执行联锁逻辑，并将处理后的数据通过 DNP3.0 或 IEC 104 协议上报至调度中心。同时，它也能接收并执行来自主站的遥控指令，如分合断路器。
石油天然气管道监控： 在长输油气管道的各个阀室、泵站和计量站，GE WESDAC D20ME II 负责监控管道压力、流量和温度，检测泄漏，并控制阀门和泵的启停。其低功耗设计和高可靠性确保了在无市电环境下的长期稳定运行。
城市综合管廊监控： 在地下综合管廊中，GE WESDAC D20ME II 作为区域控制器，负责监控照明、排水、通风和消防等子系统的状态，并与中央监控平台通信，确保管廊内环境的安全和设备的正常运转。
水资源管理系统： 在大型供水管网、水库群和水处理厂之间，GE WESDAC D20ME II 用于监控泵站的运行状态、水库水位、管道压力和流量，实现水资源的优化调度和高效管理。
竞品对比
与其他主流 RTU 或 PLC 品牌（如施耐德电气的 SCADAPack 系列、ABB 的 RTU560 系列、西门子的 S7-1200/1500 系列）相比，GE WESDAC D20ME II 展现出其独特的定位和优势：
电力行业的深度优化： D20 系列，特别是 GE WESDAC D20ME II，在电力自动化领域拥有深厚的技术积累和广泛的应用基础。它对 DNP3.0 协议的支持极为成熟和高效，并集成了许多针对变电站自动化的特定功能，如同步相量测量支持等，这是通用型 PLC 所不具备的。
真正的分布式架构： 与大多数将 I/O 集中在本地机架的传统 PLC 不同，GE WESDAC D20ME II 所引领的 D20 系统采用真正的分布式 I/O 架构。这使得它可以极大地减少从现场传感器到控制柜的长距离布线，显著降低项目成本和施工难度。
强大的历史项目基础： 在全球范围内，尤其是北美和亚太地区，有数以万计的 GE WESDAC D20ME II 模块正在电力系统中运行。对于这些现有系统的维护、扩容和升级项目，选择原生的 GE WESDAC D20ME II 是最直接、风险最低的方案。
系统整体稳定性： D20 系统作为一个整体，从主模块、I/O 模块到电源模块和通信模块，都经过严格的整体设计和测试，确保了在严苛环境中系统级的稳定性。相比由不同厂商组件拼凑起来的系统，其故障率更低，协同工作更顺畅。
选型建议与注意事项
在涉及 GE WESDAC D20ME II 的选型、安装或维护工作时，请务必留意以下几点：
固件版本确认： 在部署 GE WESDAC D20ME II 之前，务必确认其固件版本与您的系统配置、所连接的 I/O 模块类型以及与主站软件的通信协议版本完全兼容。固件不匹配是导致系统通信失败的常见原因。
内存容量评估： 根据您的应用程序大小和需要处理的数据点数量，仔细评估 GE WESDAC D20ME II 的内存容量是否足够。对于大型变电站或复杂的控制逻辑，可能需要选择更大内存的版本。
通信端口规划： 提前规划好需要连接的设备和对应的通信协议，确保 GE WESDAC D20ME II 的端口数量和类型能够满足项目需求。如果端口不足，需要考虑扩展通信模块。
电源可靠性： GE WESDAC D20ME II 需要稳定、干净的电源供应。在安装时，务必使用与 D20 系统配套的专用电源模块，并考虑采用 UPS（不间断电源）或站用直流屏供电，以防止电源波动导致模块复位或损坏。
电池维护： GE WESDAC D20ME II 内部的电池用于维持实时时钟和在断电时保护部分关键数据。建议建立定期检查和更换电池的维护计划，通常每 3-5 年更换一次，以防止电池漏液损坏电路板或导致时间信息丢失。
防雷与接地： 对于安装在变电站或野外的设备，良好的防雷和接地措施至关重要。确保 GE WESDAC D20ME II 及其机箱的接地端子可靠接入站内接地网，所有通信线缆必须配备适当的浪涌保护器，以防雷击损坏模块。
