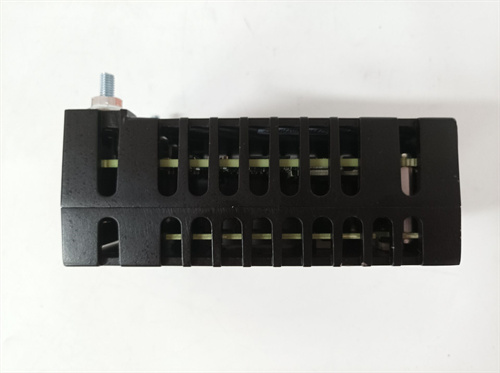

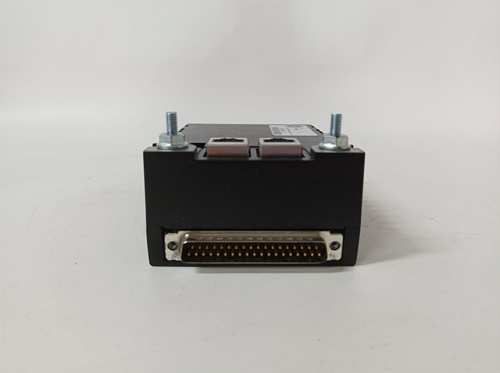

GE IS220PAOCH1A 通用电气 Mark VIe 模拟量输出模块
产品描述
GE IS220PAOCH1A 是一款高性能的模拟量输出模块，属于通用电气（GE）旗下先进的 Mark VIe 系列控制系统的重要组成部分。作为 Mark VIe 系列 Speedtronic 控制系统在燃气轮机、蒸汽轮机及工业发电领域的关键 I/O 组件，GE IS220PAOCH1A 专门设计用于将控制器的数字指令精确转换为模拟量控制信号，驱动现场的执行机构。该模块的型号中 "IS220" 代表其属于 Mark VIe 系列的 I/O 模块，"PAOC" 是其核心功能代号，代表模拟量输出模块，而 "H1A" 则代表了特定的硬件版本和功能级别。GE IS220PAOCH1A 通常安装在 Mark VIe 控制系统的 I/O 机架内，通过专用的背板总线与主控模块（如 PDC 或 PPC 控制器）进行高速数据交换，同时通过其前端连接器与现场的调节阀定位器、变频器、执行机构等设备相连。对于发电厂的运行维护工程师和透平控制专家而言，GE IS220PAOCH1A 是实现对燃气轮机、蒸汽轮机及辅助系统进行精确控制的关键硬件，其输出精度和响应速度直接关系到整个发电机组的控制性能和运行稳定性。
产品参数
了解 GE IS220PAOCH1A 的技术规格对于正确配置和维护 Mark VIe 控制系统至关重要：
产品型号： GE IS220PAOCH1A
系列归属： GE Mark VIe 系列 Speedtronic 控制系统
模块类型： 模拟量输出模块
通道数量： 通常为 8 通道模拟量输出
输出信号类型： 支持 4-20 mA 电流信号（最常用）和 0-10 V 电压信号输出，可通过软件配置
分辨率： 高精度数模转换，典型为 12 位或更高
精度等级： 高输出精度，满足透平控制对控制信号的严苛要求
负载能力： 每通道具有足够的驱动能力，可驱动各种现场执行机构
信号隔离： 通道与系统背板之间提供电气隔离，增强抗干扰能力和系统安全性
诊断功能： 全面的自诊断功能，包括输出开路/短路检测、模块健康状态监测等；前面板 LED 指示模块状态和通道状态
背板接口： 通过 Mark VIe 专用的 I/O 网络与控制器进行高速、确定性的数据交换
电源要求： 通过背板从 Mark VIe 系统电源模块供电
热插拔支持： 支持在系统运行状态下安全地插拔模块，不影响其他通道的正常工作
工作温度： 针对透平控制环境设计，适应较宽的温度范围
涂层保护： 通常具有加强的防护涂层，适用于恶劣的发电厂环境
优势特点
GE IS220PAOCH1A 凭借其卓越的输出精度和与 Mark VIe 系统的无缝集成，在透平控制领域拥有显著优势：
高精度模拟量输出： 燃气轮机和蒸汽轮机控制对模拟量输出信号的精度要求极高。燃料调节阀的开度、蒸汽调节阀的位置、转速设定值的调整，都依赖于精确的控制信号。GE IS220PAOCH1A 采用高精度的数模转换器和精密输出电路，确保控制器发出的数字指令能够被精确地转换为 4-20 mA 或 0-10 V 的模拟信号，为执行机构提供准确的控制指令，保证机组在各种工况下的精确运行。
灵活的输出类型配置： GE IS220PAOCH1A 支持通过软件对每个输出通道的信号类型进行灵活配置，无论是 4-20 mA 电流信号还是 0-10 V 电压信号，都可以根据现场执行机构的要求进行设置。这种灵活性使得一块模块可以适应不同类型执行机构的需求，简化了系统设计和备件管理。
全面的诊断能力： GE IS220PAOCH1A 内置了强大的自诊断功能，能够持续监测每个输出通道的状态。当发生输出回路开路（如执行机构线圈烧毁、接线断开）或短路时，模块能够立即检测到并通过 Mark VIe 系统向运行人员发出报警，提示潜在的现场问题。这种快速的故障诊断能力大大缩短了故障排查时间，提高了系统可用性。
坚固的工业设计与防护涂层： 透平控制环境往往伴随着高温、振动、油雾和可能的腐蚀性气体。GE IS220PAOCH1A 采用工业级元器件和严格的制造工艺，其加强的防护涂层能够有效防止潮湿、盐雾和腐蚀性物质对电路板的侵蚀，大大提高了模块在恶劣发电厂环境中的长期运行可靠性。
与 Mark VIe 系统的无缝集成： 作为 GE Mark VIe 系统的原生 I/O 模块，GE IS220PAOCH1A 通过专用的 I/O 网络与控制器实现完美的集成。在 Mark VIe 的组态软件（如 ToolboxST）中，用户可以方便地对每个输出通道进行配置、校准和监视。所有通道状态和诊断信息都可以直接集成到上位机监控系统中，为运行人员提供完整的控制回路状态视图。
应用案例
GE IS220PAOCH1A 主要应用于 GE 重型燃气轮机、蒸汽轮机和联合循环发电厂的控制系统中，实现对各种执行机构的精确控制：
燃料调节阀控制： 在 GE 的 Frame 6B、7EA、9E 等重型燃气轮机发电机组中，GE IS220PAOCH1A 被用于控制燃料调节阀的开度。它接收来自 Mark VIe 控制器的燃料指令信号，将其转换为 4-20 mA 电流信号输出到燃料调节阀的定位器，精确控制进入燃烧室的燃料流量，实现对机组转速和负载的精确调节。这是燃气轮机控制中最关键的控制回路之一。
蒸汽调节阀控制： 在联合循环电厂的蒸汽轮机部分或独立的工业汽轮机中，GE IS220PAOCH1A 用于控制高压调节阀、中压调节阀和低压调节阀的开度。它根据蒸汽压力、温度和转速等参数，输出精确的控制信号到阀门的执行机构，调节进入汽轮机的蒸汽流量，实现对转速和负载的控制，优化蒸汽在各级叶片中的膨胀过程。
进口导叶控制： 在燃气轮机的压气机进口，通常安装有可调进口导叶（IGV），用于优化压气机在不同工况下的性能和防喘振。GE IS220PAOCH1A 输出控制信号到 IGV 的执行机构，根据机组的运行状态和环境温度，精确调节 IGV 的开度，提高压气机的效率和喘振裕度。
辅助系统控制： 在燃气轮机和蒸汽轮机的各种辅助系统中，GE IS220PAOCH1A 被用于控制各种调节阀和执行机构。例如，在润滑油系统中，控制冷却水调节阀的开度，维持润滑油温度在设定范围内；在密封油系统中，控制密封油差压调节阀，维持密封油的差压稳定；在氢冷系统中，控制氢气压力调节阀。
变频器控制： 在一些辅助设备（如冷却风扇、给水泵）的变频驱动应用中，GE IS220PAOCH1A 输出 4-20 mA 信号到变频器的速度设定端，实现对辅助设备转速的精确控制，以达到节能和优化工艺的目的。
竞品对比
与其他主流透平控制系统的模拟量输出模块（如西门子的 SPPA-T3000 模拟量输出模块、三菱电机的 DIASYS Netmation 模拟量输出模块、ABB 的 Symphony Plus 模拟量输出模块）相比，GE IS220PAOCH1A 展现出其独特的定位和优势：
Mark VIe 系统的原生集成： GE IS220PAOCH1A 是为 GE Mark VIe 系统量身定制的模拟量输出模块。它与 Mark VIe 的控制器、电源模块和通信模块实现了无缝集成，在硬件接口、电气特性和通信协议上达到了最佳匹配。这种原生的集成性确保了控制指令传输的最高可靠性和实时性。
针对 GE 透平控制的优化： GE IS220PAOCH1A 的输出特性是针对 GE 透平控制中典型执行机构的需求而优化的。其输出精度、响应速度和驱动能力都充分考虑了燃料阀、蒸汽阀和 IGV 等关键执行器的特性，确保控制指令能够被准确、快速地执行。
GE 的透平控制专长： GE 在燃气轮机和蒸汽轮机控制领域拥有无可争议的领先地位。GE IS220PAOCH1A 的设计和应用充分体现了 GE 对透平控制需求的深刻理解，其性能和可靠性经过了全球数以千计发电项目的长期验证。
全球服务网络与技术保障： 选择 GE IS220PAOCH1A 意味着可以获得 GE 遍布全球的技术支持和工程服务网络的支持。无论是备件供应、现场调试还是故障处理，GE 都能够提供专业、及时的帮助，这对于保证发电机组的高可用性至关重要。
选型建议与注意事项
在涉及 GE IS220PAOCH1A 的选型、安装或维护工作时，请务必留意以下几点：
输出信号类型确认： 在选型和接线前，务必确认现场执行机构所需的控制信号类型是 4-20 mA 电流信号还是 0-10 V 电压信号。在 GE IS220PAOCH1A 的组态软件中，必须为每个通道正确配置相应的输出类型，确保与现场设备匹配。
负载能力核对： 在连接现场执行机构前，应核对执行机构的输入阻抗和所需驱动电流，确保其在 GE IS220PAOCH1A 每个通道的输出驱动能力范围内。对于电流输出，需要确保回路总电阻不超过模块的最大负载能力。
校准与校验： 为保证控制精度，建议在安装 GE IS220PAOCH1A 后，使用高精度的电流表或电压表对其各通道进行输出校准。在长期运行过程中，也应建立定期校验计划，检查其输出精度是否保持在允许范围内。
接线规范与屏蔽接地： 模拟量控制信号线对干扰较为敏感。连接 GE IS220PAOCH1A 与现场执行机构的电缆必须使用屏蔽双绞线，并按照 GE 的接线规范正确接地，以减少电磁干扰对控制信号的影响。
防静电保护： GE IS220PAOCH1A 包含对静电敏感的电子元件。在拿取、运输和安装过程中，必须佩戴防静电手环，并在防静电工作台上操作，避免静电放电造成元器件损坏。
热插拔操作规范： 尽管 GE IS220PAOCH1A 支持热插拔，在实际操作时仍需谨慎。建议在插拔模块前，先确认该模块所控制的执行机构不会因为控制信号的瞬间中断而导致安全事故或生产异常。在插拔过程中，应握住模块的面板，平稳地将其插入或拔出机架。
固件版本兼容性： 在将 GE IS220PAOCH1A 安装到现有 Mark VIe 系统之前，务必确认其固件版本与您的控制器和系统软件版本兼容，避免因版本不匹配导致通信失败或功能异常。
