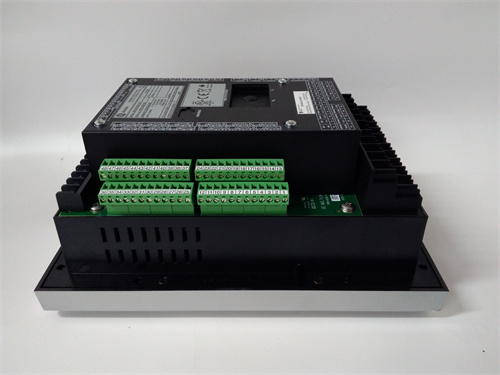

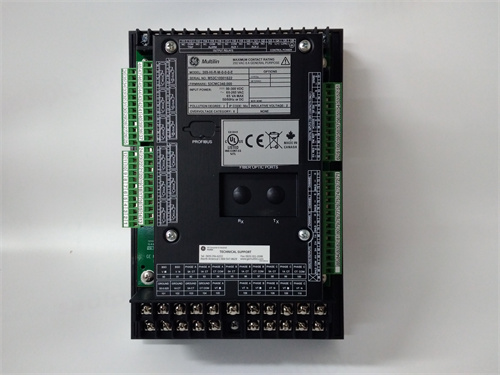

GE 369-HI-R-0-0-0-0-E 通用电气 Multilin 369 电动机保护继电器

产品描述

GE 369-HI-R-0-0-0-0-E 是一款高性能的电动机保护继电器，属于通用电气（GE）旗下 Multilin 369 系列电动机管理继电器的经典产品。作为 GE Multilin 系列在电动机保护和控制领域的核心产品，369 系列继电器专门设计用于对中高压电动机和大型低压电动机提供全面的保护、控制和监测功能。GE 369-HI-R-0-0-0-0-E 的完整型号代表了特定的硬件配置和功能选项：其中 "HI" 通常表示高电流输入版本，"R" 可能代表特定的通信选项或安装方式，而一系列的 "0" 则表示未选择某些可选功能（如未安装某些通信模块或 I/O 模块），最后的 "E" 可能代表特定的涂层等级或符合 RoHS 标准。该继电器通常安装于电动机开关柜的面板上或控制柜内，作为智能电动机保护和控制终端，接收来自电流互感器、电压互感器和各种传感器的信号，执行全面的电动机保护功能，并通过其内置的控制器对断路器或接触器进行分合闸操作。对于电气工程师、设备维护人员和工厂自动化工程师而言，GE 369-HI-R-0-0-0-0-E 代表了一种经过现场广泛验证的、高可靠性的电动机保护解决方案，其全面的保护功能和灵活的配置能力为各种工业电动机提供了可靠的保护。

产品参数

了解 GE 369-HI-R-0-0-0-0-E 的技术规格对于正确配置和应用电动机保护系统至关重要：

• 产品型号： GE 369-HI-R-0-0-0-0-E

• 系列归属： GE Multilin 369 系列电动机管理继电器

• 设备类型： 电动机保护继电器 / 电动机管理继电器

• 应用范围： 适用于中高压电动机和大型低压电动机的保护、控制和监测

• 保护功能： 集成了全面的电动机保护功能，包括：

  • 热过载保护（基于热模型）

  • 堵转保护

  • 启动时间过长保护

  • 短路保护（速断）

  • 接地故障保护

  • 不平衡保护（负序过流）

  • 欠载/负载丢失保护

  • 过电压/欠电压保护

  • 相序保护

  • 欠功率保护

  • 热敏电阻保护（PTC）

• 输入通道： 多个模拟量输入，用于连接电流互感器（CT）和电压互感器（PT）；多个数字量输入，用于接收开关状态和设备状态信号

• 输出通道： 多个继电器输出，用于控制断路器/接触器分合闸，以及输出报警和状态信号

• 测量功能： 实时测量三相电流、电压、有功功率、无功功率、功率因数、频率和电能计量

• 事件记录： 内置事件记录功能，可记录保护动作事件、开关变位事件和告警信息，带时间戳

• 故障录波： 支持故障录波功能，记录故障前后的波形数据，便于故障分析

• 通信接口： 支持多种通信协议，典型包括 Modbus RTU、Modbus TCP/IP、DNP 3.0 和 Profibus DP（取决于具体配置）

• 人机界面： 前面板集成液晶显示屏和操作按键，用于本地监视参数、查看事件和修改定值

• 自诊断功能： 全面的自诊断功能，持续监测装置自身健康状况，前面板 LED 指示装置状态

• 辅助电源： 宽范围辅助电源输入，适应不同现场供电条件

• 工作温度： -40°C 至 +60°C，适用于各种工业环境

• 安装方式： 嵌入式面板安装或表面安装

• 认证： UL、CSA、CE 等多种国际认证

优势特点

GE 369-HI-R-0-0-0-0-E 凭借其全面的保护功能和卓越的可靠性，在电动机保护领域拥有显著优势：

• 全面的电动机保护功能： GE 369-HI-R-0-0-0-0-E 集成了几乎所有必要的电动机保护功能，为电动机提供全方位的保护。其核心的热过载保护采用先进的热模型，能够精确模拟电动机的发热和冷却过程，根据实际运行电流和历史负荷情况动态计算热容量，提供最准确的过载保护，避免传统双金属片继电器因环境温度变化或频繁启动导致的误动或拒动。此外，它还提供了堵转、短路、接地故障、不平衡、欠载等全面保护，确保电动机在各种故障条件下都能得到可靠保护。

• 先进的热模型保护： 369 系列继电器的热模型保护是其核心优势之一。GE 369-HI-R-0-0-0-0-E 能够根据电动机的额定参数（如满载电流、服务系数、热时间常数）建立一个精确的热模型，实时计算电动机的热容量使用情况。当电动机温度过高时，继电器可以发出报警或跳闸信号，防止电动机因过热而损坏。同时，热记忆功能确保在电动机停车后，其剩余热量仍被考虑在内，防止在电动机尚未充分冷却时重新启动导致过热。

• 灵活的配置与定制能力： 型号后缀中的一系列 "0" 代表了该继电器的基本配置，但同时也意味着它可以根据用户需求进行灵活扩展。GE 369-HI-R-0-0-0-0-E 的模块化设计允许用户根据需要添加各种可选功能模块，如额外的通信模块、I/O 模块、模拟量输出模块等，以满足特定应用的定制化需求。这种灵活性使得 369 继电器能够适应从小型简单的电动机保护到大型复杂的集成控制系统的各种应用场景。

• 强大的故障诊断能力： GE 369-HI-R-0-0-0-0-E 不仅能够保护电动机，还能够提供强大的故障诊断功能。其事件记录和故障录波功能可以详细记录故障发生前后的各种电气量波形和事件序列，为维护人员分析故障原因、评估保护动作行为和优化保护定值提供了宝贵的数据。通过分析这些数据，可以准确判断故障类型（如匝间短路、轴承故障、电源问题等），从而采取针对性的维修措施，缩短停机时间。

• 高可靠性设计： GE 369-HI-R-0-0-0-0-E 采用工业级元器件和严格的制造工艺，能够耐受工业环境中的温度变化、振动和电磁干扰。其宽达 -40°C 至 +60°C 的工作温度范围，使其能够适应从寒冷北方到炎热沙漠的各种环境条件。GE 的 Multilin 系列产品以其高可靠性在行业内享有盛誉，许多 369 继电器已在现场稳定运行数十年。

• 灵活通信与系统集成： GE 369-HI-R-0-0-0-0-E 支持多种主流通信协议，能够无缝接入各种工业自动化系统和 SCADA 系统。无论是通过 Modbus RTU 连接到 PLC，还是通过 Modbus TCP/IP 接入工厂以太网，它都能够将实时的测量数据、设备状态、保护事件和告警信息上传至控制中心，并接收和执行来自主站的遥控指令和定值修改，实现电动机的远程监控和管理。

应用案例

GE 369-HI-R-0-0-0-0-E 广泛应用于需要对电动机进行全面保护的各类工业领域：

• 石油化工行业： 在炼油厂、化工厂和天然气处理厂中，有成千上万台电动机驱动着泵、压缩机、风机和搅拌器等关键设备。GE 369-HI-R-0-0-0-0-E 被安装在这些电动机的开关柜中，为它们提供全面的保护。例如，在催化裂化装置中，主风机和气压机的大型电动机需要最可靠的保护，369 继电器的热模型保护和全面的故障诊断能力确保了这些关键设备的连续安全运行。

• 发电厂： 在火力发电厂、核电站和联合循环电厂中，大量的辅机电动机（如给水泵、循环水泵、磨煤机、送风机、引风机）需要可靠的保护。GE 369-HI-R-0-0-0-0-E 被广泛应用于这些电动机的保护和控制，确保发电过程的安全稳定。其精确的热过载保护可以防止电动机因长时间过负荷而烧毁，避免辅机故障导致机组停机。

• 水处理和污水处理： 在自来水厂和污水处理厂，各种大型水泵、鼓风机和搅拌机电动机需要持续可靠运行。GE 369-HI-R-0-0-0-0-E 为这些电动机提供保护，通过其通信接口将电动机的运行状态和故障信息上传至中央监控系统，实现全厂设备的集中监控和管理，提高了水处理的可靠性。

• 矿山和冶金行业： 在矿山和冶金行业，破碎机、磨机、输送机和轧机等重型设备由大功率电动机驱动，工作环境恶劣，负载冲击大。GE 369-HI-R-0-0-0-0-E 的坚固设计和强大的保护功能使其非常适合这些严苛的应用。其堵转保护和启动时间过长保护可以防止电动机在重载启动时损坏。

• 水泥行业： 在水泥生产线上，原料磨、窑尾风机、水泥磨和包装机等设备都需要可靠的电动机保护。GE 369-HI-R-0-0-0-0-E 被广泛应用于这些电动机的控制柜中，确保水泥生产过程的连续稳定。

竞品对比

与其他主流电动机保护继电器（如西门子的 SIMOCODE pro 系列、罗克韦尔的 E3/E300 系列、施耐德电气的 TeSys T 系列、ABB 的 REM 系列）相比，GE 369-HI-R-0-0-0-0-E 展现出其独特的定位和优势：

• 专注于中高压电动机保护： 369 系列继电器特别适用于中高压电动机的保护，其强大的保护功能、高耐压等级和全面的故障诊断能力在这一领域具有明显优势。相比之下，许多竞争对手的产品更侧重于低压电动机保护。

• 先进的热模型技术： GE 369-HI-R-0-0-0-0-E 的热模型保护技术是其核心竞争力之一。其精确的电动机热模拟能力能够提供最准确的过载保护，有效防止电动机因过热而损坏，同时允许电动机在安全范围内最大限度地发挥其过载能力，这一性能在行业内处于领先地位。

• 强大的故障录波和分析能力： GE 369-HI-R-0-0-0-0-E 内置的故障录波功能，使其不仅是保护装置，还是一个强大的故障诊断工具。这一功能对于分析复杂的电动机故障、优化保护定值和预防未来故障具有极高的价值，是许多通用电动机保护继电器所不具备的。

• GE 的品牌声誉和全球服务网络： GE 的 Multilin 系列在电力保护领域享有极高的声誉，GE 369-HI-R-0-0-0-0-E 作为其经典产品，受益于这一品牌优势。GE 遍布全球的技术支持和工程服务网络，为用户提供了可靠的保障。

选型建议与注意事项

在涉及 GE 369-HI-R-0-0-0-0-E 的选型、安装或维护工作时，请务必留意以下几点：

1. 完整型号核对： 在订购备件时，务必使用完整的型号 GE 369-HI-R-0-0-0-0-E 进行核对。型号中的每一个字母和数字都代表了特定的硬件配置、功能选项和通信协议。不同后缀的版本可能在功能上存在差异，必须与您现有设备或项目需求完全匹配。

2. 保护定值计算： 在投入运行前，必须由专业的电气工程师根据电动机参数、负载特性和上下级保护配合要求，进行详细的保护定值计算，并将计算出的定值准确输入 GE 369-HI-R-0-0-0-0-E。不正确的定值设置是导致保护装置不能发挥应有作用的主要原因，特别是热模型的参数设置，必须准确输入电动机的额定参数。

3. 电流互感器选型与接线： GE 369-HI-R-0-0-0-0-E 的测量和保护精度取决于电流互感器的选型和接线。必须选择合适变比和准确级的 CT，并确保极性正确，二次侧严禁开路。CT 的二次额定电流（1A 或 5A）必须与继电器的 CT 输入规格匹配。

4. 辅助电源确认： GE 369-HI-R-0-0-0-0-E 需要独立的辅助电源才能工作。在接线前，请确认辅助电源的电压等级和类型（交流或直流）与继电器铭牌上的要求相符，并确保电源质量稳定可靠。
