产品描述

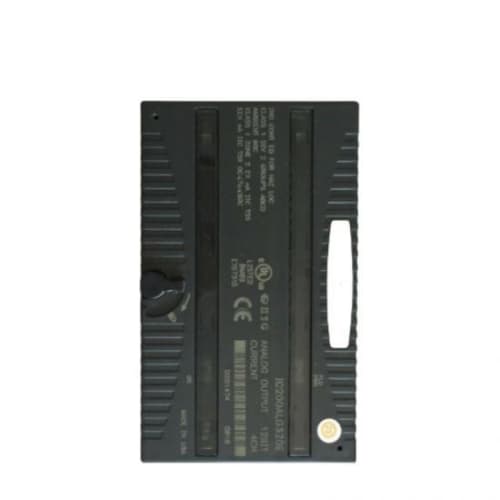

GE IC200ALG620 是通用电气（GE）推出的VersaMax系列分布式I/O系统中的高性能模拟量输入模块，属于GE Fanuc自动化产品线。该模块专为工业现场模拟信号采集而设计，负责将来自现场仪表（如温度变送器、压力变送器、流量计、液位计等）的模拟信号转换为数字信号，供PLC控制器进行数据处理和逻辑运算。
GE IC200ALG620 采用高精度模数转换技术，支持多种信号类型输入，具备卓越的抗干扰能力和信号隔离特性。其模块化设计使其能够无缝集成于GE VersaMax I/O系统中，与VersaMax控制器（如IC200CPU001）、总线接口模块及电源模块协同工作，构建灵活、可靠的分布式控制系统。该模块广泛应用于电力、石油化工、水处理、冶金、食品饮料等过程工业领域。
产品参数
产品类型：模拟量输入模块
输入通道数：8通道（差分输入）
输入信号类型：4-20 mA、0-20 mA、0-5 V、1-5 V、±10 V（软件可配置）
分辨率：16位（含符号位）
精度：±0.1% of span（典型值）
采样率：每通道最高100 Hz
输入阻抗：电流输入：250 Ω；电压输入：>1 MΩ
隔离电压：通道与背板之间：1500 VAC
诊断功能：断线检测、超量程检测、通道状态LED指示
通信接口：通过VersaMax I/O背板与控制器通信
电源：通过VersaMax I/O机架供电（5 VDC）
工作温度：0 °C 至 +60 °C
防护等级：IP20
认证：UL、CE、CSA
优势与特点
高精度模拟量采集
GE IC200ALG620 采用16位模数转换技术，精度高达±0.1%，能够精确采集微小的过程信号变化，满足石油化工、制药等行业对测量精度的严格要求。
多信号类型软件配置
支持电流、电压等多种信号类型，GE IC200ALG620 可通过软件配置灵活适配不同类型的现场仪表，无需更改硬件跳线，简化系统设计和备件管理。
完善的诊断功能
GE IC200ALG620 内置断线检测和超量程检测功能，可实时监测每个通道的状态，及时发现传感器故障或信号异常，便于维护人员快速定位问题。
卓越的抗干扰能力
模块采用通道与背板隔离设计，隔离电压高达1500 VAC，有效抑制现场噪声和共模干扰，确保信号采集的稳定性和可靠性。
灵活的VersaMax系统集成
作为GE VersaMax I/O系统的标准模拟量输入模块，GE IC200ALG620 与VersaMax控制器、总线接口模块实现原生兼容，支持热插拔功能，便于系统维护和扩展。
应用领域与应用案例
应用领域
石油化工过程控制
发电厂锅炉与汽轮机监控
水处理与环保设施
冶金与有色冶炼
食品饮料加工
制药生产与生物反应器
HVAC系统监控
应用案例
某大型石化企业精馏装置采用GE VersaMax控制系统，使用多块 GE IC200ALG620 采集塔顶温度、塔底温度、进料流量、塔压等关键工艺参数。该模块的高精度和抗干扰能力确保了控制回路的稳定运行，装置的操作平稳率提升约15%，产品收率提高约2%。
在另一个案例中，某污水处理厂利用 GE IC200ALG620 采集各工艺段的溶解氧、pH值、液位、流量等信号。模块的断线检测功能成功预警了多次传感器故障，避免了因信号异常导致的工艺失控，确保了出水水质的稳定达标。
竞品对比
相较于其他品牌的模拟量输入模块，GE IC200ALG620 在VersaMax系统中具有原生集成优势，尤其适合GE PLC用户的分布式I/O应用。与西门子、罗克韦尔模块相比，该模块在隔离电压方面更具优势（1500 VAC vs 500 VAC），更适合存在较强电气干扰的工业环境。与ABB S800模块相比，该模块在宽温适应性方面略逊一筹，但作为VersaMax系统的一部分，其在GE平台应用中具备更完善的兼容性和工程支持。
选型建议与注意事项
选型建议
若您的控制系统为GE PLC（如RX3i、90-30等）且采用VersaMax I/O作为分布式I/O，GE IC200ALG620 是模拟量输入的标准选择，建议根据现场仪表类型和通道数量需求选择合适数量的模块。
对于需要高精度测量的关键回路（如反应器温度、精馏塔压力），建议优先选用 GE IC200ALG620，并配置冗余I/O模块（如采用双模块采集同一信号）以提高系统可用性。
若现场存在较多两线制4-20 mA变送器，可利用 GE IC200ALG620 的电流输入模式直接连接，需确认变送器的回路供电方式（外部供电或通过模块供电）。
对于需要远程诊断和维护的应用，建议充分利用 GE IC200ALG620 的断线检测和超量程检测功能，将诊断信息上传至PLC，实现故障的快速定位和预警。
注意事项
GE IC200ALG620 为VersaMax I/O系统专用模块，需安装在VersaMax I/O机架或扩展机架上，与其他品牌或型号的I/O系统不兼容。
信号类型配置需通过编程软件（如Proficy Machine Edition）进行设置，安装前需确认现场仪表的信号类型与模块配置一致，避免因信号不匹配导致测量误差或模块损坏。
在接线时，需严格按照GE提供的接线图进行连接，注意屏蔽线的接地方式，避免形成接地环路导致信号干扰。建议使用屏蔽双绞线连接现场仪表，并在PLC端单点接地。
GE IC200ALG620 的电源由VersaMax I/O机架提供（5 VDC），安装时需确认机架电源容量是否满足所有I/O模块的总功耗需求，避免因电源过载导致模块工作异常。
该模块支持热插拔，但在插拔模块前建议先确认系统的运行状态，避免在关键控制任务执行期间进行模块操作。
在系统调试阶段，建议对每个通道进行信号校准和测试，验证 GE IC200ALG620 的测量精度和响应特性，确保满足工艺控制要求。
建议建立备件库存，至少保留一块 GE IC200ALG620 作为应急备件，以应对突发故障，减少非计划停机时间。对于关键应用，建议按冗余配置增加备件数量。
