DS200SLCCG1AFG DS215SLCCG1AZZ01A GE 通信板

　　DS200SLCCG1AFG DS215SLCCG1AZZ01A GE 通信板

　　型号：DS200SLCCG1AFG DS215SLCCG1AZZ01A

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark V DS200

　　产品描述

　　通用电气Mark V Speedtronic通讯卡

　　DS200SLCCG1AFG替换LAN通信板只是AX Control库存中众多可用版本中的一个。该板设计用于GE的Mark V涡轮机控制系统，旨在控制和管理工业燃气和蒸汽涡轮机系统。MK V控制系统可以设置为单工或TMR（三重模块化冗余）系统。重要的是客户要知道DS200SLCC板通常不包含位于U6和U7 EPROM中的软件，因为板在出厂时这些插槽是空的。如果您不打算从旧板上移除EPROM以移动到新板上，请订购带有EPROM的替换板（DS215级）。

　　DS200SLCCG1AFG板安装在SDCC板上的支架上，并通过KPPL连接器与该卡上的键盘连接。

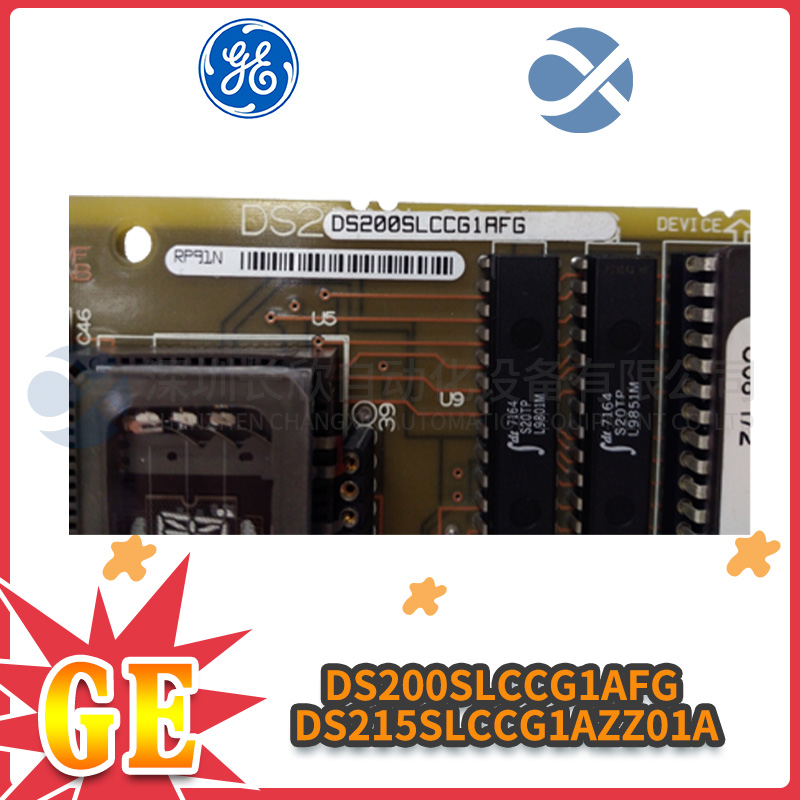

　　DS200SLCCG1AFG有一个平行于一个边缘的16位字母数字显示器。靠近该显示器末端的四个柱子（ST1到ST4）用于保护其玻璃尖端。这些柱子看起来像跳线，但不应与板上其他地方的跳线混淆。可以修改跳线设置以更改RS-422 DLAN驱动程序或隔离DLAN电路。此外，J19跳线用于将晶体连接到处理器。其他跳线设置可在相关手册和用户指南中的表格中找到。
