IS200VCMIH2BEE GE 印刷电路板

　　IS200VCMIH2BEE GE 印刷电路板

　　型号：IS200VCMIH2BEE

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark VI IS200

　　产品描述

　　Mark VI IS200VCMIH2BEE是GE开发的印刷电路板。它属于GE Mark VI IS200 Speedtronic系列。

　　IS200VCMIH2BEE由通用电气设计，作为其工业燃气和蒸汽轮机控制系统Speedtronic Mark VI的一部分。此版本的Speedtronic系统通常用于加工厂和发电应用，以在涡轮机启动期间控制速度、同步发电机、提供涡轮机负载控制以及防止负载丢失和涡轮机超速情况。

　　IS200VCMIH2BEE是单元数据高速公路(UDH)的一部分。它用作主通信控制器板。数据通过光纤以太网(IONet)读取并传输到其他板。

　　VCMI板可设计用于单工或TMR（三重模块化冗余）应用。Simplex板有一个IONet端口，而TMR板有三个。IS200VCMIH2BEE板是一块TMR板。

　　IS200VCMIH2BEE使用SIFT表决（软件实现的容错）。数据以一个数据包的形式广播到所有远程机架。这些远程位置的VCMI板提取适当的数据包数据。

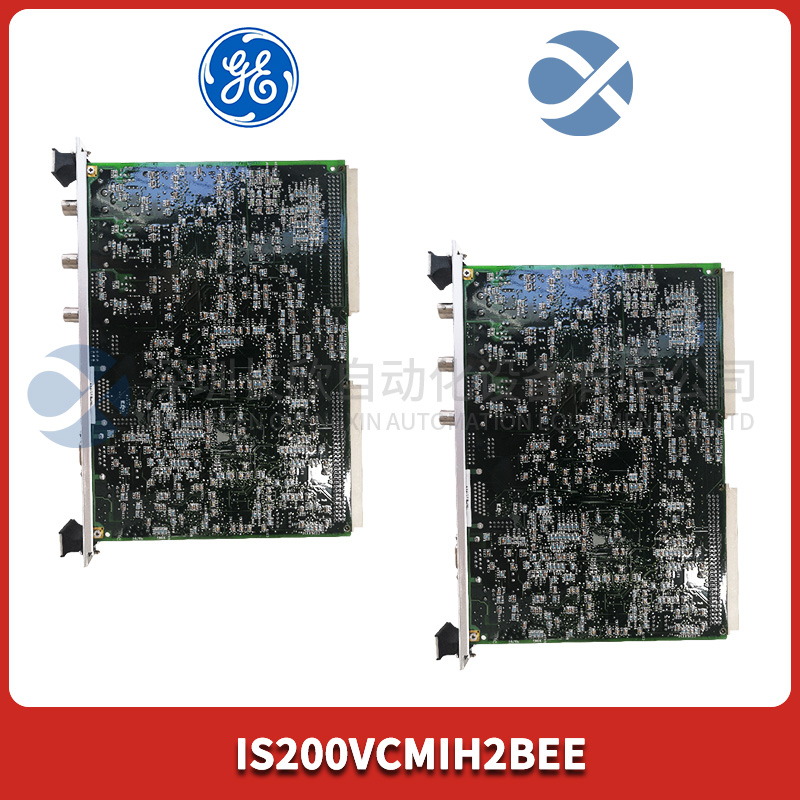

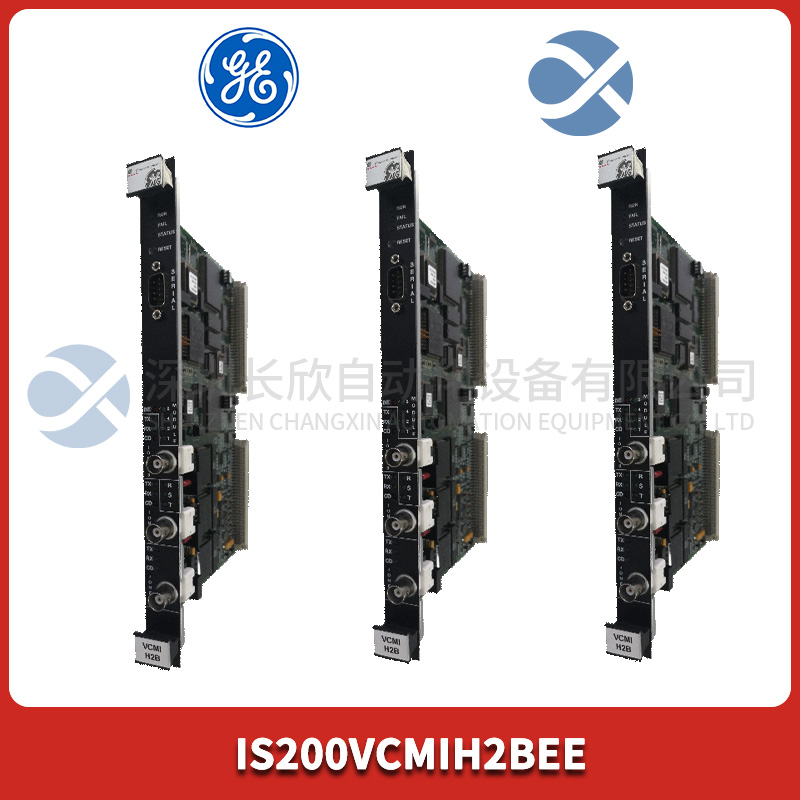

　　IS200VCMIH2BEE是双面板。电路板的背面主要装有电阻器和电容器。电路板的正面更复杂，包括连接器端口（包括两个背板）、电感器/扼流圈、tp测试点和集成电路。附加的前面板有三个IONet端口和一个公串行端口。它有一个复位按钮，两个固定螺丝和四组LED指示灯（一组3个，一组6个，一组8个，另一个3个。）面板上还标有公司标志和板号。
