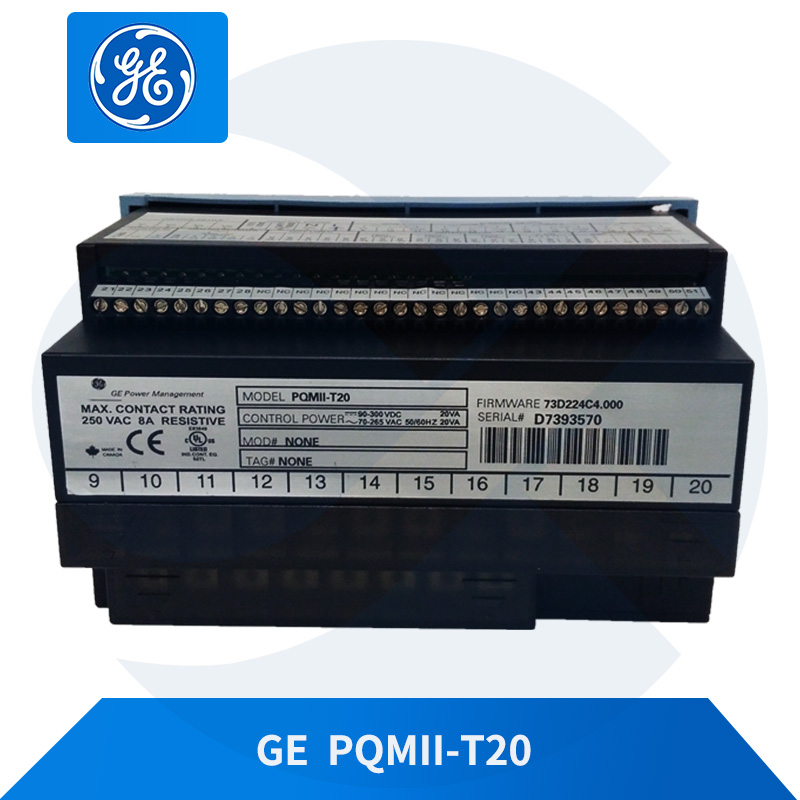

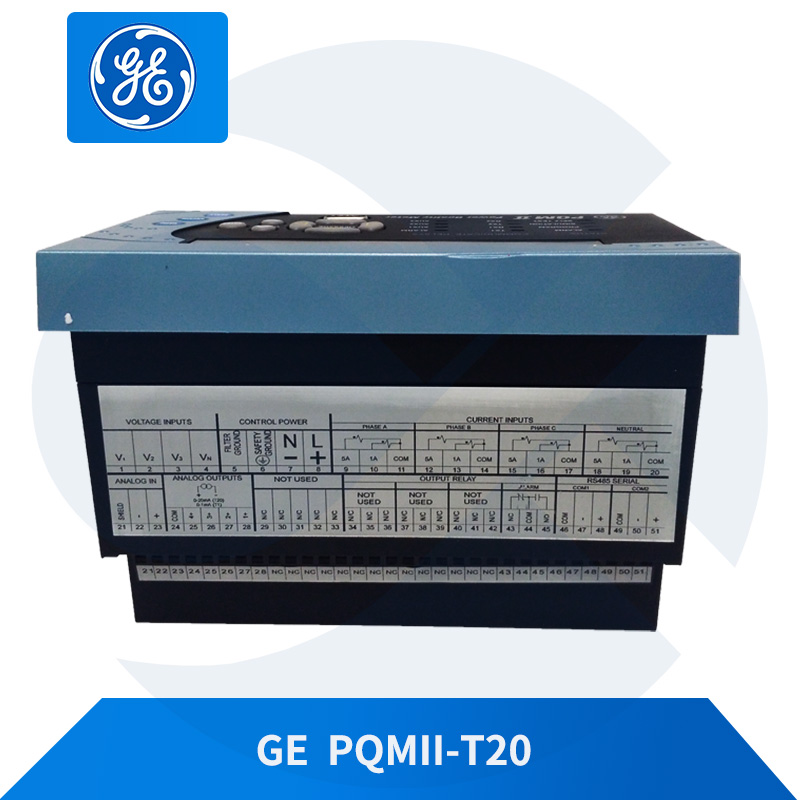

PQMII-T20 GE PQMII电能质量仪

　　PQMII-T20 GE PQMII电能质量仪

　　型号：PQMII-T20

　　品牌：GE

　　产品描述

　　GE-PQMII-T20-A电能质量计，4个隔离模拟输出，0-20/4-20MA，RS485端口，谐波分析，电压干扰记录仪(VDR)，用于监测电压骤降，DNP 3.0协议，可配置

　　GE Multilin PQMII电能质量仪是连续监测

　　单相或三相系统。它提供电流、电压、有功功率、无功功率的测量功率、视在功率、能源使用、功率成本、功率因数和频率。

　　可编程设定点和四个可分配的输出继电器允许控制功能为特定应用程序添加。这包括过电流或欠电压的基本警报，不平衡、基于需求的甩负荷和电容器功率因数校正控制。使用四个开关输入可以进行更复杂的控制；这些也可以用于诸如断路器打开/闭合和流量信息的状态信息。作为用于集成过程的工厂自动化系统的数据收集设备，仪表和电气要求，所有监测值都可以通过两个中的一个获得运行Modbus协议的RS485通信端口。如果需要模拟值对于与PLC的直接接口，任何监测值都可以输出4到20mA（或0

　　至1mA）信号，以替换多达四（4）个单独的换能器。第三个RS232通信端口从前面板连接到PC，以便同时访问其他工厂人员提供的信息。

　　随着计算机、镇流器和可变负载等电子负载的使用越来越多变频驱动，对电力系统的质量至关重要。通过谐波分析选项，可以显示任何相电流或电压以及谐波含量计算了解谐波分布可以采取措施防止变压器、电机、电容器、中性线过热，断路器跳闸。还可以确定系统负载的重新分配。PQMII还可以提供波形和数据打印输出，以帮助诊断问题。

　　功能亮点

　　•监测：A、V、VA、W、var、kWh、kvarh、kVAh、PF、Hz

　　•按需计量：W、var、A、VA

　　•大多数测量值的报警或控制设定值，包括：不平衡，

　　频率、功率因数、电压和电流

　　•四（4）个输出继电器/4（4）开关输入，用于灵活的控制配置

　　•四（4）个隔离模拟输出取代PLC接口的转换器

　　•一个4至20 mA模拟输入

　　•Modbus通信

　　•三个COM端口（两个后部RS485端口和一个前部RS232端口），供工艺、电气、维护和仪表人员

　　•用于电能质量审查和问题纠正的谐波分析

　　•用于本地编程的40字符显示屏和键盘

　　•免费EnerVista PQMII安装软件

　　•测试和培训的模拟模式

　　•面板安装设计紧凑

　　•交流/直流控制电源

　　PQMII的应用

　　•配电馈线、变压器、发电机、电容器组的计量，以及

　　电动机

　　•中低压三相系统

　　•商业、工业、公用事业

　　•灵活控制需求减载、功率因数等。

　　•电能质量分析

　　•系统调试
