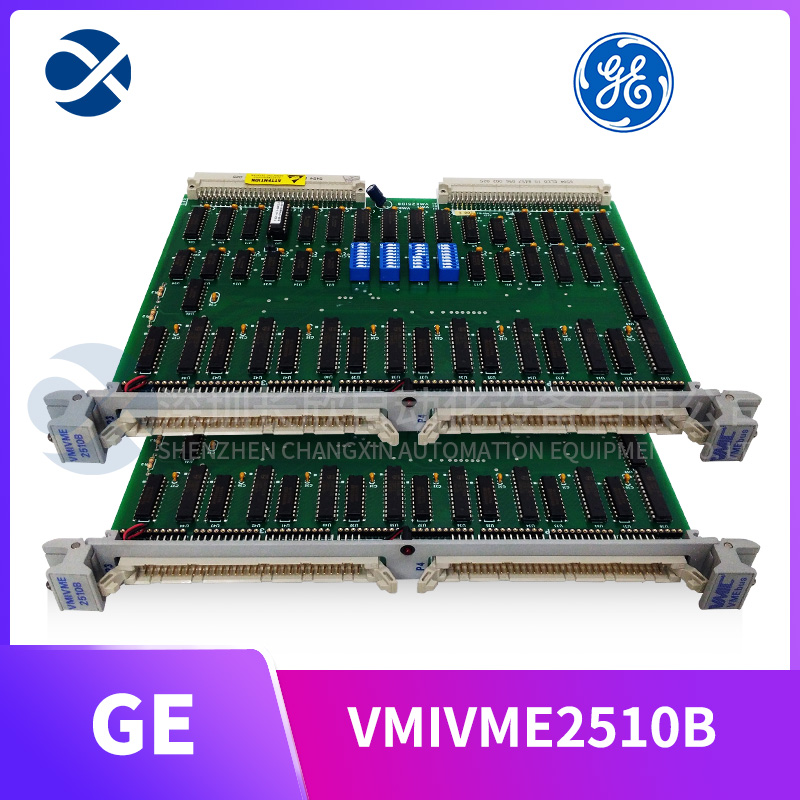

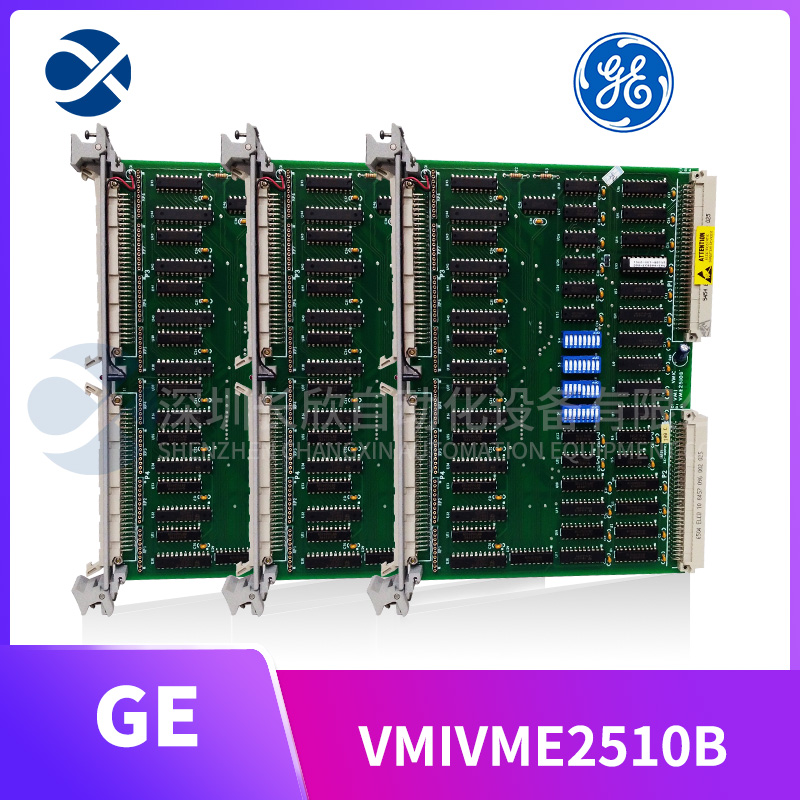

VMIVME2510B GE 64位TTL输入/输出板

　　VMIVME2510B GE 64位TTL输入/输出板

　　型号：VMIVME2510B

　　品牌：GE

　　产品描述

　　特征：

　　每个8位端口的方向均可单独编程

　　64 mA灌电流能力（15 mA拉电流）

　　控制和数据寄存器的独立板地址解码

　　用于故障检测和隔离的内置测试逻辑

　　高可靠性DIN型I/O连接器

　　8、16、32位传输

　　VMIVME-2510B是VMIC的Megamodule系列的成员，其设计具有通用的编程功能。子系统可以配置有连续的I/O地址以节省内存。这些产品（VMIVME-1110、VMIVME-2120、VMIVME-2130和VMIVME-2510B）均设计有两组板地址开关，为CSR和I/O地址提供高效的内存地址映射。可以设置CSR地址开关，以便系统中各种板之间的所有CSR可以映射到连续的内存位置。

　　Megamodule产品还设计用于支持8、16和32位数据传输。VMIVME-2510B中设计了特定硬件以支持内置测试功能。VMIVME-2510B支持离线和在线故障检测和隔离。前面板故障LED用于指示此板上何时存在故障。上电或复位时，LED点亮。成功完成板级诊断后，LED即可熄灭。
