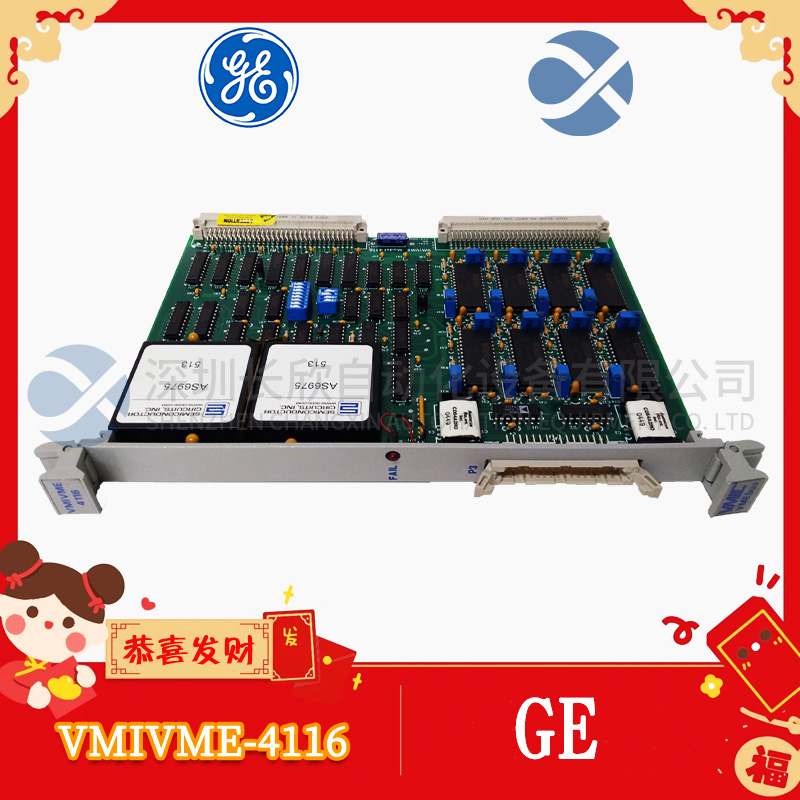

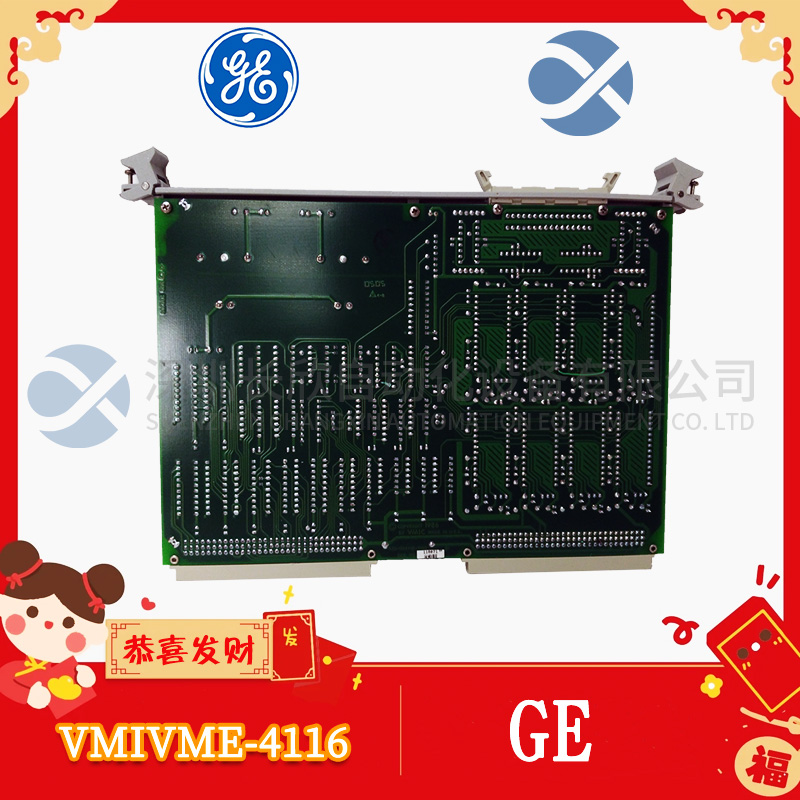

VMIVME-4116 GE 8通道、16位模拟输出板

　　VMIVME-4116 GE 8通道、16位模拟输出板

　　型号：VMIVME-4116

　　品牌：GE

　　产品描述

　　•8个通道

　　•16位DAC

　　•快速沉降：最大10µs至FSR的±0.003%

　　•缓冲电压输出（5 mA时±10 V）

　　•P2连接器上的多路可编程输出，用于测试模拟输出

　　•双缓冲数据锁存器

　　•跳线可选同步更新控制

　　•可选择的外部更新控制输入或软件控制选通为所有DAC输出提供单个更新选通

　　•前面板故障指示灯

　　•高可靠性DIN型输出连接器

　　•通电时输出设置为0.0 V-通电时输出自动断开与现场的连接

　　•双欧洲卡形状系数

　　•支持VMIC的模拟扩展和内置测试总线（AMXbus™)那个互连各种VMIC ADC和DAC板的P2连接器，以及扩展多路复用器板

　　•用于测试模拟输入多路复用器的多路可编程输出板-需要VMIC ADC板和AMXbus进行内置测试

　　数模转换器（DAC）板执行16位正真偏移的数模转换二进制或二进制的补码码字，带模拟输出范围为-10到+10 V。这提供了分辨率每一个LSB变化的数字输入为305µV。这个缓冲输出电压在10µs内稳定在1/2 LSB以内。DAC提供数模集成电路（IC）每个通道。控制和状态寄存器（CSR）由处理器加载，CSR可由处理器。VMIVME-4116板功能框。每个八个DAC之前是双缓冲数据锁存器。数据锁存器允许DAC模拟的多功能性可以更新输出。有三种方法可以用来创建新数据由DAC转换。每个方法都由启用/禁用板载跳线，并由CSR进一步控制必须由用户加载。
