　　型号：IC694ALG222

　　品牌：GE

　　制造商:GE智能平台（GE IP）；艾默生自动化（现任）

　　通道数:单端：十六(16)个输入通道差分：八(8)个输入通道

　　产品类别:模拟输入电压模块

　　产品描述:模拟输入模块

　　输入通道:16

　　标称输入信号:-10 V至±10 V和0至10 V

　　输入电压范围:0至10伏，-10至+10伏

　　产品描述

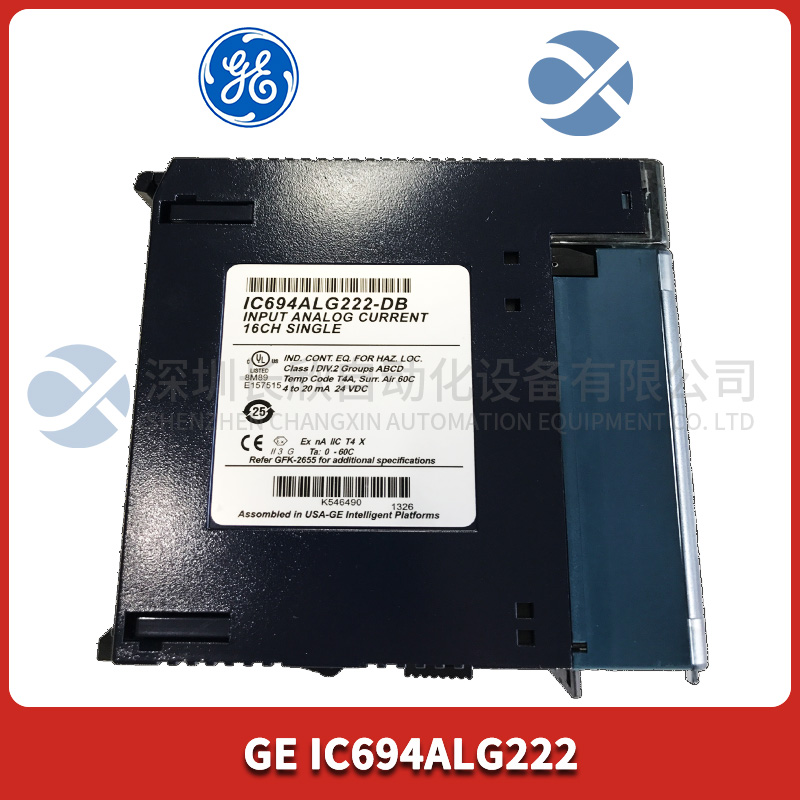

　　IC694ALG222是PACSystem RX3i可编程自动化控制器(PAC)模拟输入模块。该模块以前由GE Intelligent Platforms(GE IP)制造，现隶属于Emerson Automation。它支持八(8)个差分电压模拟输入通道和十六(16)个单端电压模拟输入。每个通道都可单独配置以接收特定信号，0至10 V（单极）和-10至+10 V（双极），分辨率为2.5 mV（1 LSB=2.5 mV），0-10VDC和5 mV（1 LSB=5 mV)在-10V至+10V。

　　IC694ALG222是属于PACSystem RX3i平台的输入模块，前身为GE Intelligent Platforms，现隶属于Emerson Automation。IC694ALG222支持单端和差分接线配置，这决定了设备可用输入通道的数量。具体而言，当使用差分接线方法时最多八(8)个电压输入通道，当配置单端接线时最多十六(16)个电压输入通道。单端接线是指参考地线的测量方法。信号线端接到模块的输入端，而公共端连接到接地端。这种配置对电磁干扰(EMI)的抵抗力较差，因此不应在嘈杂的环境或没有重新布线的旧布线系统中使用。对于差分接线，两(2)根信号线用于测量目标变量。电线作为实际测量参考的功能与提供更高的EMI电阻之间的差异，因此，在关键测量中推荐使用这种接线方法。该模拟输入模块专门接受0至10 V（单极）和-10至+10 V（双极）的电压信号，在0-10VDC和5 mV（1 LSB=5 mV）时分辨率为2.5 mV（1 LSB=2.5 mV）)在-10V至+10V。它在所有16个单端通道上的更新速率为6毫秒，在所有8个差分通道上的更新速率为3毫秒。该模块的测量精度在25°C(77°F)时为满量程的+/10.25%，在指定的工作温度范围内为满量程的+/-0.5%。电线作为实际测量参考的功能与提供更高的EMI电阻之间的差异，因此，在关键测量中推荐使用这种接线方法。该模拟输入模块专门接受0至10 V（单极）和-10至+10 V（双极）的电压信号，在0-10VDC和5 mV（1 LSB=5 mV）时分辨率为2.5 mV（1 LSB=2.5 mV）)在-10V至+10V。它在所有16个单端通道上的更新速率为6毫秒，在所有8个差分通道上的更新速率为3毫秒。该模块的测量精度在25°C(77°F)时为满量程的+/10.25%，在指定的工作温度范围内为满量程的+/-0.5%。电线作为实际测量参考的功能与提供更高的EMI电阻之间的差异，因此，在关键测量中推荐使用这种接线方法。该模拟输入模块专门接受0至10 V（单极）和-10至+10 V（双极）的电压信号，在0-10VDC和5 mV（1 LSB=5 mV）时分辨率为2.5 mV（1 LSB=2.5 mV）)在-10V至+10V。它在所有16个单端通道上的更新速率为6毫秒，在所有8个差分通道上的更新速率为3毫秒。该模块的测量精度在25°C(77°F)时为满量程的+/10.25%，在指定的工作温度范围内为满量程的+/-0.5%。该模拟输入模块专门接受0至10 V（单极）和-10至+10 V（双极）的电压信号，在0-10VDC和5 mV（1 LSB=5 mV）时分辨率为2.5 mV（1 LSB=2.5 mV）)在-10V至+10V。它在所有16个单端通道上的更新速率为6毫秒，在所有8个差分通道上的更新速率为3毫秒。该模块的测量精度在25°C(77°F)时为满量程的+/10.25%，在指定的工作温度范围内为满量程的+/-0.5%。该模拟输入模块专门接受0至10 V（单极）和-10至+10 V（双极）的电压信号，在0-10VDC和5 mV（1 LSB=5 mV）时分辨率为2.5 mV（1 LSB=2.5 mV）)在-10V至+10V。它在所有16个单端通道上的更新速率为6毫秒，在所有8个差分通道上的更新速率为3毫秒。该模块的测量精度在25°C(77°F)时为满量程的+/10.25%，在指定的工作温度范围内为满量程的+/-0.5%。

　　GE Fanuc IC694ALG222输入模块是一个16通道模拟输入模块。IC694ALG222输入模块是一款支持16路单端输入通道或8路差分输入通道的输入模块。IC694ALG222输入模块上的每个输入通道均可配置为0至10伏或-10至+10伏。对于0至10伏输入范围，出厂校准为每次计数2.5毫伏，对于-10至10伏输入范围，出厂校准为每次计数5毫伏。单端通道的更新速率为6毫秒，差分通道为3毫秒。电场到背板隔离电压为250伏交流连续电压和1500伏交流持续1分钟。额定跨通道抑制大于80分贝。

　　在单端模式下，IC694ALG222输入模块的额定输入阻抗大于500千欧。IC694ALG222输入模块的内部功耗在5伏直流时最大为112毫安，在24伏直流隔离电压下背板的最大功耗为41毫安。当IC694ALG222输入模块安装在RX3i背板中时，需要一个额定为24 V DC的外部电源为模块供电。需要将外部电源连接到位于机架背板左侧的TB1连接器。当IC694ALG222输入模块安装在扩展机架中时，背板电源为模块提供24伏直流电源。模块正常；LED在上电期间显示模块的状态。
