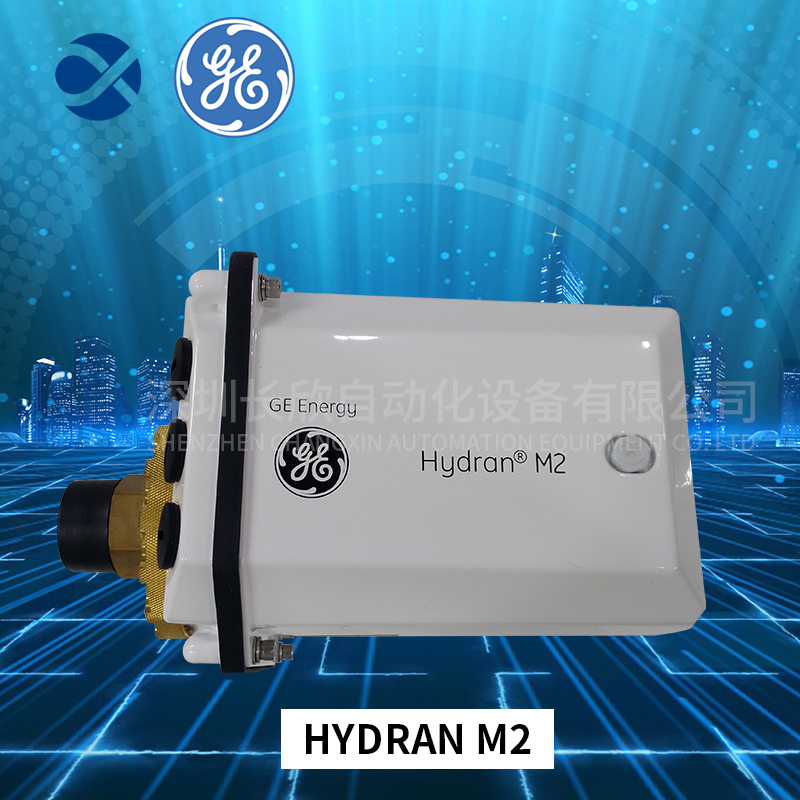

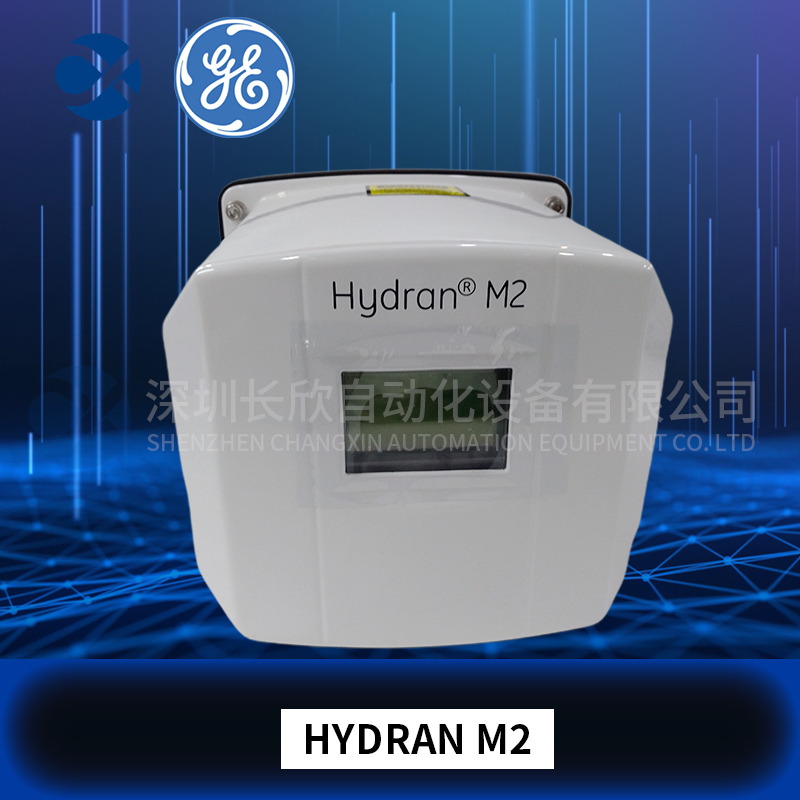

　　型号：HYDRAN M2

　　品牌：GE

　　产品描述

　　变压器是电网中关键且昂贵的部件，了解其健康状况对于拥有可靠的网络至关重要。当变压器的绝缘系统受到过度应力时，会产生溶解在油中的气体。油中溶解气体分析（DGA）被认为是断层发育的最佳指标。

　　Hydran M2是一种连续在线溶解的复合气体（氢气（H2）、一氧化碳（CO）、乙烯（C2H4）、乙炔（C2H2）和油中水分监测装置，可提醒人员变压器出现故障。它提供了关键的监控信息，并将计划外停机的风险降至最低。

　　通过连接额外的传感器（例如，顶部和底部油箱油温、变压器负载或环境温度），可以捕获额外的信息，并将其用于与DGA和湿度值相关联，以便对变压器的状况进行更深入的分析。

　　基于已经现场验证的技术，新的Hydran M2增加了基于IEEE®和IEC®标准的变压器数学模型，从而可以提供实时的变压器概况信息。这样就不仅仅是只监控溶解气体和湿度，而是拓展到对变压器更多故障形式的监控。

　　当一台重要变压器发生不可预知的故障的时候，就会对电网的运行和经济性产生严重的影响。当今，许多电网和工业用户的油浸式变压器都接近了设计寿命的底线，并且表现出明显的故障率升高。对电力供应的严格规定，投资和操作费用的预算的减少，和专业技术人员的短缺都需要延长这些变压器的使用寿命。

　　描述

　　Hydran M2是经济的，它是功能强大的一体化变压器监控装置，它允许电网和其他用户部署对众多变压器的监控，并且会从它先进的特性中得到收益。

　　Hydran M2早期故障报警模型通过在线故障气体和湿度传感器对变压器和其他油浸式设备早期故障进行监控。附加的数字和模拟量输入允许对变压器其他变量的监控。新的变压器模型拓展了Hydran M2的监控能力和资产管理能力，这可以对设备操作和维护人员提供更多的决策帮助。

　　系统特性

　　•实时油中故障气体和湿度测量系统

　　•不允许真空的气体萃取膜

　　•单独阀门安装，不需要附加泵和移动部件

　　•基于微处理器的智能电子装置•全系统自测和自我诊断

　　•NEMA 4X(IP66)外壳

　　•数字化显示，可翻屏控制

　　•4个用于报警的可编程继电器

　　•1个自检继电器触点

　　•4个扩展I/O插头接头，需要结合如下板卡-隔离4-20mA模拟输入卡-隔离双通道数字输入卡-隔离4-20mA模拟输出卡

　　•1个通讯扩展插头接头-以太网10-100Base T卡-模拟调制解调器

　　•就地隔离RS-232串行接口

　　•远方连接隔离RS-485串行接口

　　•支持DNP3规约（串行接口或者TCP/IP）

　　•扩展的可调整频率数据和事件日志

　　•可调整的关于气体，湿度，模拟输入和变压器模型计算的基于水平和趋势的报警设置

　　•友好的客户机/服务器图形化使用者界面（GUI），允许多客户机通过TCP/IP接入

　　应用

　　变压器监测；水分含量测量（危险情况评估，温度和老化率）和填油电气设备早期故障气体的检测。

　　油中的相对湿度（%），氢气（H2），一氧化碳（CO），乙炔（C2H2），乙烯（C2H4）

　　解析性能

　　原理

　　气体：利用气体渗透性薄膜与可燃气体检测器

　　水分：薄膜电容性传感器

　　取样方法

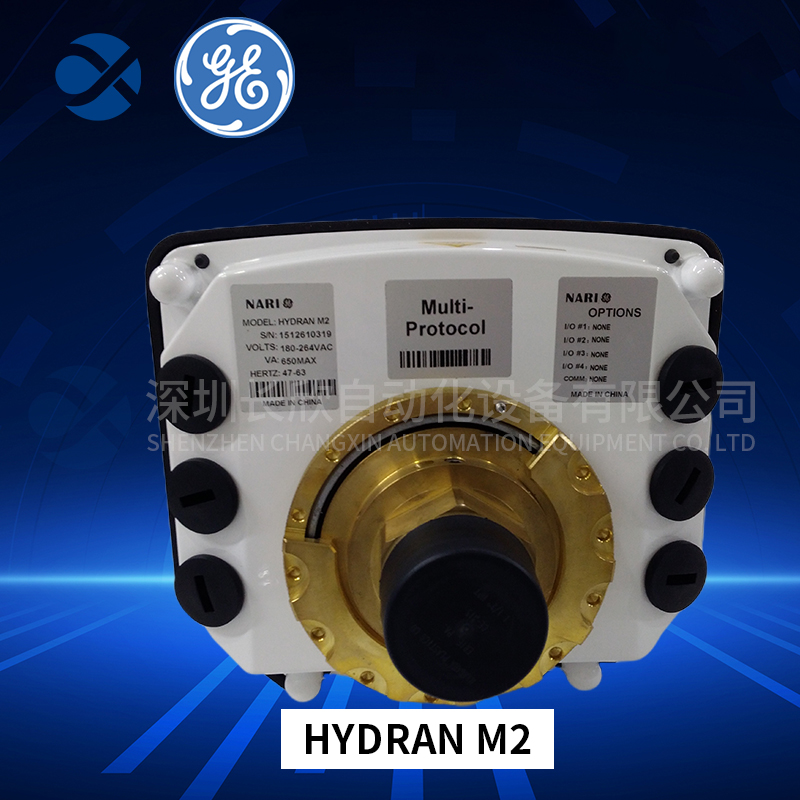

　　带1又1/2英寸凸型螺纹的淹没端口上取样

　　测量范围

　　水分：0-100%相对湿度

　　气体：0-2000ppm（等量的氢气（H2）体积/体积）

　　精度（在35℃设定点）

　　水分：+/-2%相对湿度

　　气体：读数±10%，±25%ppm（等量的氢气）气

　　体相对灵敏度

　　氢气（H2）：含量的100%

　　一氧化碳（CO）：含量的18±3%

　　乙炔（C2H2）：含量的8±2%

　　乙烯（C2H4）：含量的1.5±0.5%

　　产品特征

　　•油中故障气体和水分的检测，仅需安装一个独立阀门，不需要任何附加的油管；CO及H2混合读数显示，可以按小时变化趋势、天变化趋势和小时平均值、天平均值设置报警，提供RH%和ppm形式的湿度显示

　　•可调整数据和事件的历史记录

　　•模拟量输入、气体、湿度报警设定值可调整

　　•与已有的HYDRAN通讯网络兼容

　　•传感器和系统可自检

　　•可直接进行组网通讯

　　•传感器采样时间少于10分钟

　　•稳定性不需要使用油泵或其他机械运动部分来维持

　　•可提供5个用于指示和报警的接点：每个报警有1个常开接点和1个常闭接点，125VA/250V交流，60W/220V直流
