DS200DTBBG1A GE 接线板数字连接器卡

　　DS200DTBBG1A GE 接线板数字连接器卡

　　品牌:GE

　　型号:DS200DTBBG1A

　　制造商:GE Boards&Turbine Control

　　系列:Mark V DS200

　　产品描述

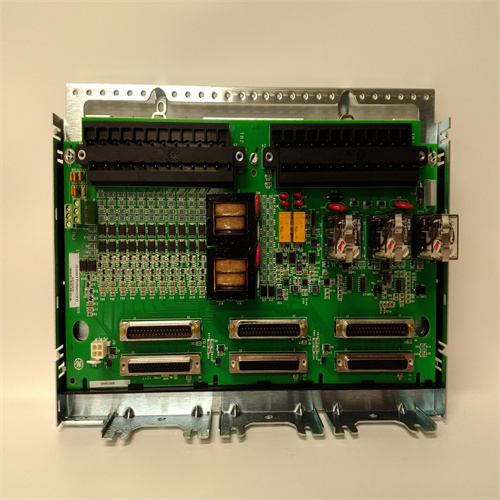

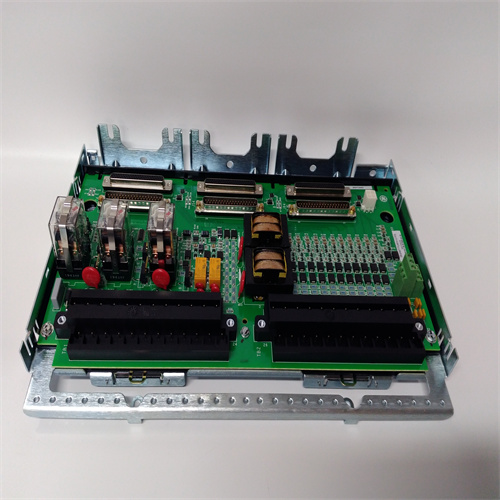

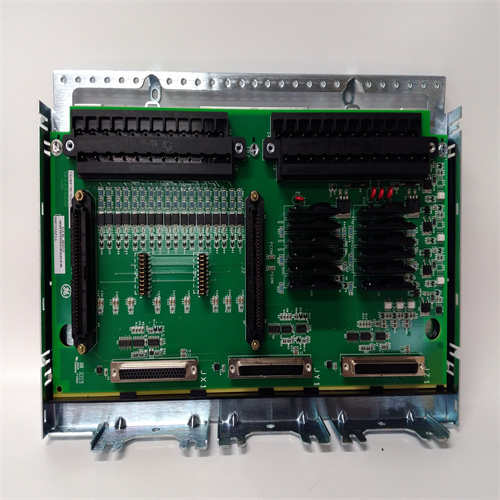

　　GE终端数字连接器板DS200DTBBGIA具有2个接线端子，每个接线端子可连接95根信号线。它还包含3个50针连

　　接器。40针连接器的ID为JFF、JFG和JFH。它还装有卡口连接器和5个跳线。因为电路板有3个40针连接器，所以记录

　　连接到哪个连接器的40针带状电缆很重要。当您在更换电路板后重新启动驱动器时，重要的是让驱动器重新投入使用.

　　以恢复生产力。如果您将带状电缆连接到错误的连接器，则需要您关闭驱动器，将带状电缆移至正确的连接器，然后

　　重新启动驱动器。这可能会导致生产力下降，并且会给在附近驱动器上工作的操作员带来不便。

　　存在将多110根信号线连接到接线端子的可能性。如果没有记录单信号线连接位置的方法,这将很难管理。--个

　　端子块的ID为TB1，另一个端子块的ID为TB2。每个端子块上的立端子按顺序编号。因此，要识别特定终端，您可以使

　　用接线端子ID和分配给终端的编号。-些示例是TB1 90和TB2 48。TB1 90是端子块1上的端子90。TB2 48是端子块2

　　上的端子48。
