IS215VCMIH2CA IS200VCMIH2CAA GE Speedtronic涡轮机控制PCB板

　　IS215VCMIH2CA IS200VCMIH2CAA GE Speedtronic涡轮机控制PCB板

　　型号：IS215VCMIH2CA IS200VCMIH2CAA

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark VI IS200

　　产品描述

　　IS200VCMIH2CAA是通用电气Mark VI板组件。该板专为在Speedtronic系统中使用而设计，可作为通信卡使用。它通常安装在VME机架的第一个插槽中。

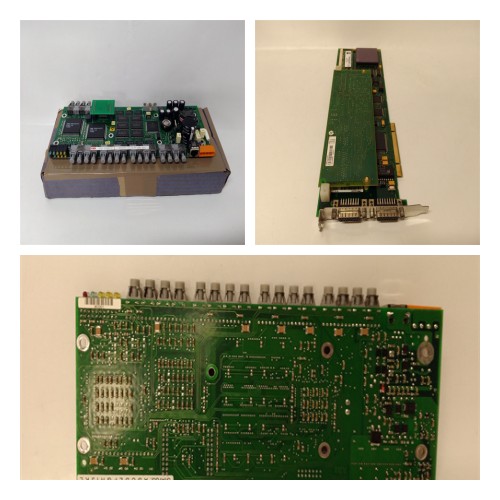

　　IS200VCMIH2CAA有一个连接的前面板。面板使用沿着电路板前缘的螺钉安装方式连接到电路板上。两个螺丝支架位于面板的顶部和底部边缘。这些有助于在板安装后将其牢固地锁定在机架中，也有助于更换板时将其从背板上取下。其中一个标有通用电气标志，另一个标有电路板ID号。板的面板由三个IONet连接器、一个带螺丝连接的串行端口（公头）和一个复位按钮组成，以确保相关电缆的安全。此外，面板上还有四组LED指示灯。每个LED或一组LED都有正确的标签。

　　IS200VCMIH2CAA的正面和背面都有组件。背面主要由电容器和电阻器组成。板的前表面也包括电容器和电阻器，但也有40多个集成电路（包括FPGA），几个连接器，包括两个背板、测试点、电感器/扼流圈和晶体管。
