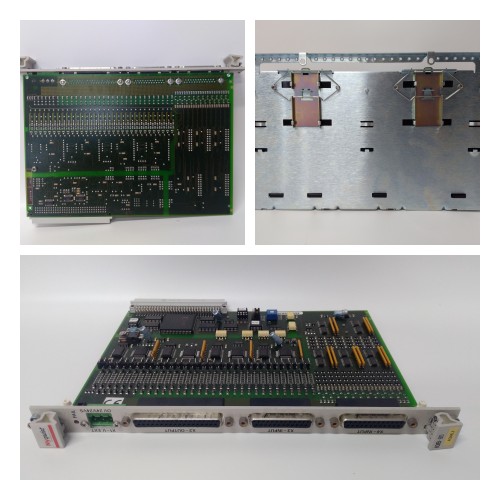

DS200RTBAG1A GE 继电器端子板

　　DS200RTBAG1A GE 继电器端子板

　　型号：DS200RTBAG1A

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark V DS200

　　产品描述

　　General Electric DS200RTBAG1A是为Mark V板系列开发的继电器端子板（RTBA）。该可选板可安装在许多GE品牌驱动器或励磁机柜中。安装后，此卡为驱动器提供额外的十个继电器。这些继电器可以由安装在LAN I/O端子板(GE P/N 531X307LTB)上的引导继电器驱动，也可以由用户远程驱动。

　　安装在驱动器或励磁机中时，DS200RTBAG1A提供对额外十个继电器的访问。电路板上的七个继电器是具有2个C型触点的DPDT继电器。其余三个继电器为4PDT型，有四个Form C触点。双刀双掷继电器位于位置K20到K26。这些继电器的电压包括110 VDC线圈和10 A触点。K27到K29是这三个继电器的指定位置。这些继电器电压包括110 VDC线圈和1 A触点。电路板上的每个继电器都受到130 VAC金属氧化物变阻器(MOV)的浪涌和中断保护。如果任何继电器烧坏，每个继电器都可以很容易地由用户更换。

　　必须遵守制造商为继电器端子板和安装的驱动器提供的安装参数。这些说明将保护整个驱动单元免受任何意外损坏。用户手册和设备数据表中均提供了安装DS200RTBAG1A的接线指南。Mark V系列中所有主板的技术支持最初由通用电气提供。
