DS200TBQAG1A GE RST接线板

　　DS200TBQAG1A GE RST接线板

　　型号：DS200TBQAG1A

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark V DS200

　　产品描述

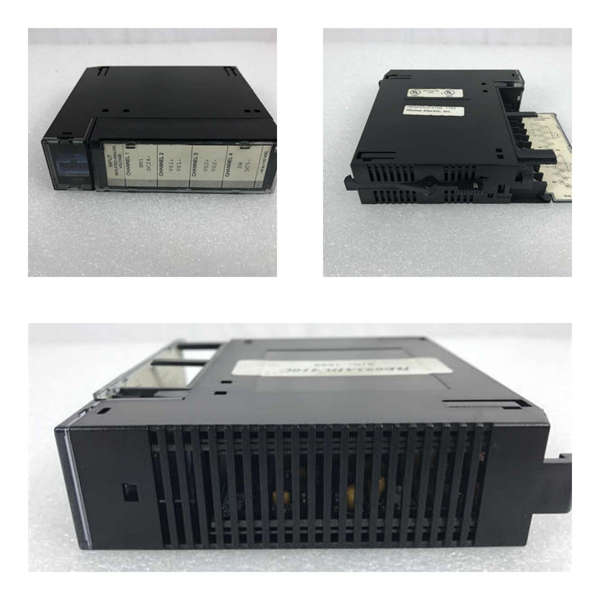

　　GE RST接线板DS200TBQAG1A具有2个90针接线端子，最多可支持180条信号线。接线端子标有TB1和TB2。GE RST端子板DS200TBQAG1A还包含3个20针连接器。GE RST端子板DS200TBQAG1A包含五个螺丝孔，用于将板固定在板架内。由于接线盒和多条信号线，电路板很重，因此必须牢固地连接到机架上。卸下或安装电路板时也必须遵循指南。

　　端子已分配ID，对于连接有信号线的所有端子，请在纸条或胶带上写下与其连接的端子的ID。然后，使用小螺丝刀松开端子中固定电线的螺钉。只需松开螺丝，这样您就可以在不卸下螺丝的情况下卸下电线。

　　该板还具有两个20针连接器，可连接到带状电缆。断开带状电缆时，您只能抓住电缆的连接器部分并将其拉出电路板。如果您抓住电缆的带状部分并拉动，您可能会不小心将电线从连接器中拉出并失去信号连接。

　　用一只手卸下将电路板固定在机架中的螺钉，然后用另一只手支撑电路板。用两只手从两侧抓住电路板，小心地将其从机柜中取出。
