DS200TCDAH1B GE 数字输入输出板

　　DS200TCDAH1B GE 数字输入输出板

　　型号：DS200TCDAH1B

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark V DS200

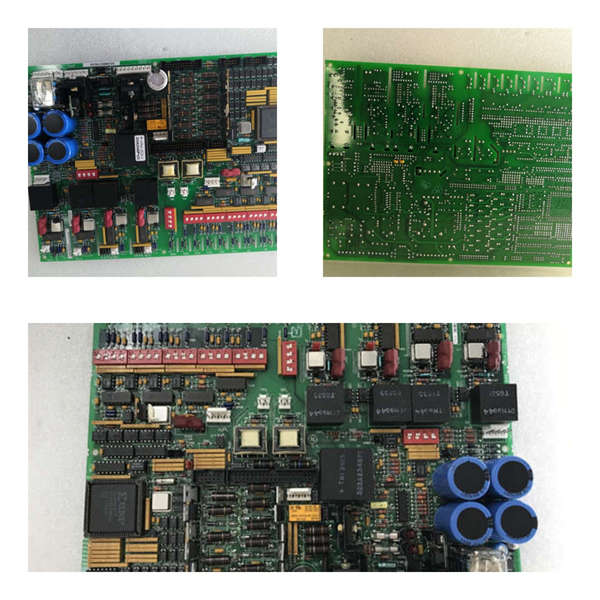

　　产品描述

　　GE数字I/O板DS200TCDAH1B具有一个微处理器和多个可编程只读存储器(PROM)模块。它还包含1个10个LED块和2个50针连接器。GE数字I/O板DS200TCDAGH1B还装有8个跳线和1个从板侧面可见的LED。GE数字I/O板DS200TCDAH1B还具有2个3针连接器。一个3针连接器的ID为JX1，另一个的ID为JX2。

　　分配给8个跳线的ID以JP为前缀。例如，一个跳线被分配了ID JP1。另一个跳线被分配了ID JP2，依此类推。测试点还具有分配给ID的前缀。测试点的前缀是TP。例如，一个测试点被分配了ID TP1。另一个测试点被分配了ID TP2。通过使用合格的测试设备，维修人员可以测试电路板上的各个电路并查明可能可以修复的故障。

　　DS200DTBA和DS200DTBB是驱动器中安装的其他板。两者都通过50针连接器接收来自GE数字I/O板DS200TCDAH1B的信号。一个50针连接器的ID为JQ，另一个50针连接器的ID为JR。连接器JQ连接到DS200DTBA上的JQR连接器。50针带状电缆提供电路板之间的信号。连接器JR接收来自DS200DTBB的触点输入信号。
