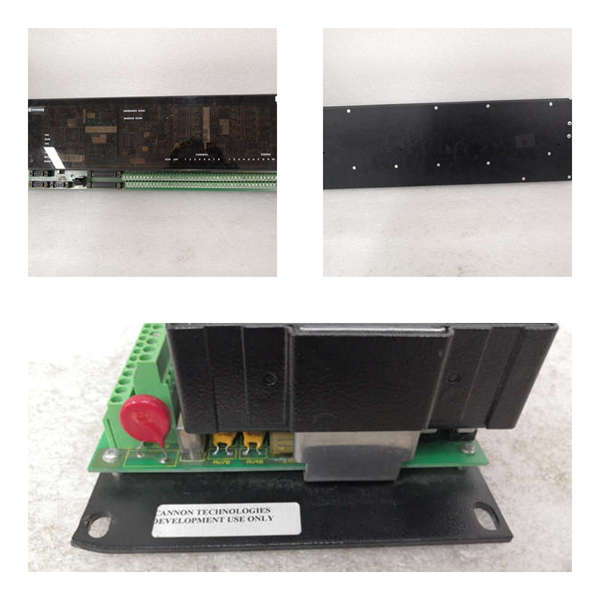

DS200TCRAG2A GE 继电器输出板

　　DS200TCRAG2A GE 继电器输出板

　　型号：DS200TCRAG2A

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark V DS200

　　产品描述

　　GE继电器输出板DS200TCRAG2A装有30个插入式继电器。它还具有4个34针连接器和4个12针连接器。分配给34针连接器的ID是JOR、JOS、JOT和JO。分配给12针连接器的ID是JS3、JS4、JS5和JS6。

　　GE继电器输出板DS200TCRAG2A宽8.5英寸，高11英寸，由于插入式继电器从板上突出并且在运行时也会产生热量，因此板架中的指定位置可用于安装板。也就是说，该板不能夹在驱动器内部的其他板之间。相反，电路板必须有空间让空气在其周围流动并带走组件产生的热量。此外，电路板需要空间来容纳继电器和连接到电路板的多条电缆。

　　当您附加电路板时，需要两个人来安装电路板。由于电路板的重量，需要一个人将电路板固定在机架中。仅握住电路板的侧边，不要弯曲或折断电路板上的任何组件。另一个人一只手拿着螺丝，用螺丝刀插入，另一只手用螺丝刀拧紧。如果有任何螺钉掉入驱动器内部，请在继续之前将它们取出。松动的螺钉可能会导致组件之间短路或卡在运动部件中。
