DS200TCTSG1A GE 单工跳闸板

　　DS200TCTSG1A GE 单工跳闸板

　　型号：DS200TCTSG1A

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark V DS200

　　产品描述

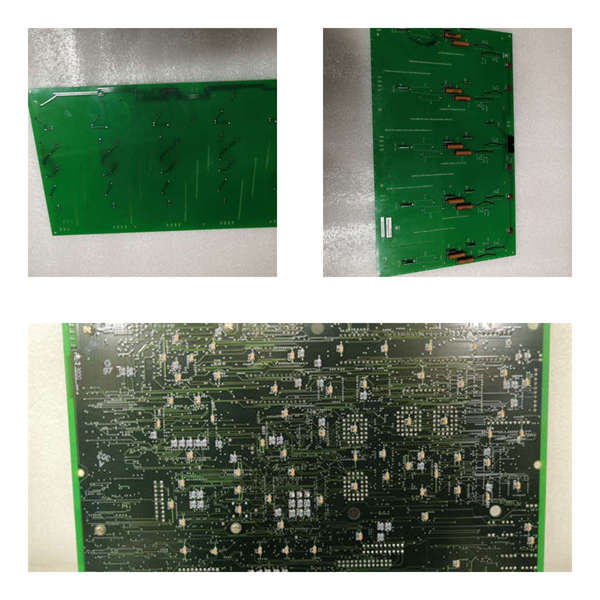

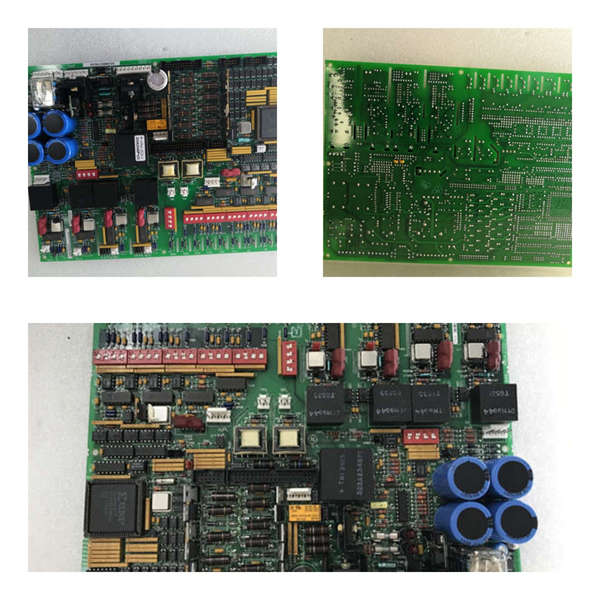

　　GE Simplex Trip Board DS200TCTSG1A装有12个插入式继电器。它还具有3个16针连接器和2个12针连接器。分配给16针连接器的ID是JDR、JDS和JDT。分配给12针连接器的ID是JN和JM。分配给插入式继电器的ID以字母K开头。字母K后跟一个数字。例如，一些标识符是K1、K5和H12。当继电器停止工作时，可以更换它。首先断开驱动器的电源。向熟悉驱动器安装的安装人员询问电源线布线以及如何断开电源。关闭电源后，断开电缆并卸下固定电路板的螺钉。拆下螺丝时，您需要另一个人来扶住电路板。用两只手小心地将电路板从驱动器中取出。清楚地看到驱动器开口，这样您就可以观察电路板并避免损坏驱动器结构上的继电器。

　　将电路板放在干净的平面上，并将电路板放在静电保护表面上，如静电保护袋。电线固定夹从连接器底部折断。将其从继电器摆回。用一只手抓住继电器并向上拉以卸下有故障的继电器。将替换件与连接器对齐，然后向下按以安装它。将固定线绕过继电器并用一只手将其锁定在连接器下方。
