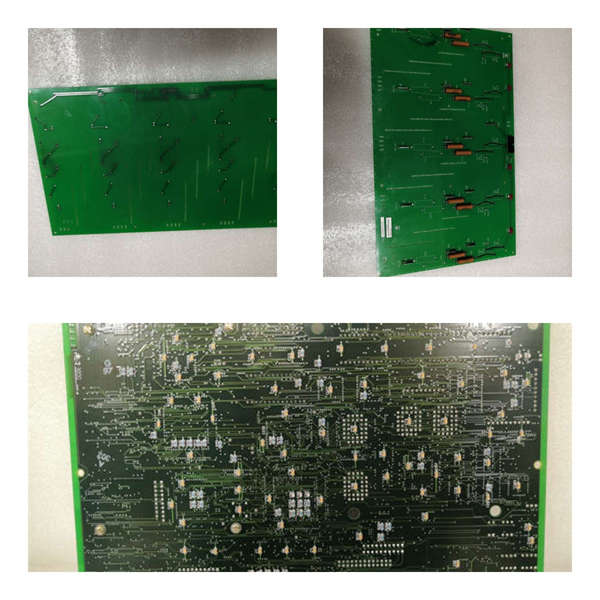

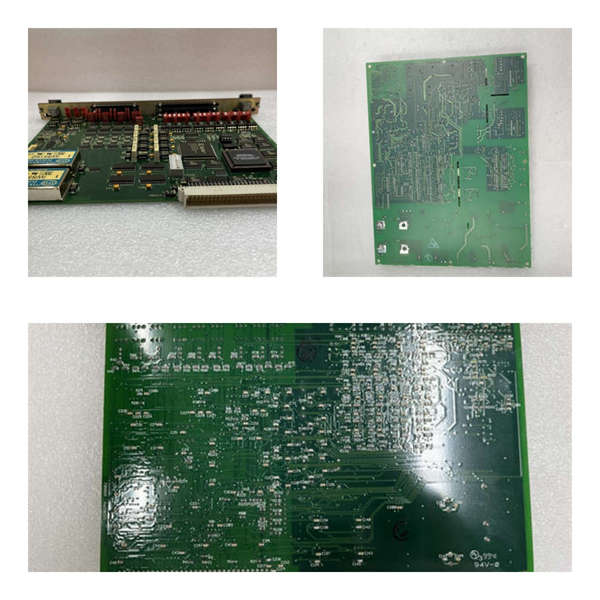

DS200UPLAG1B GE LAN电源电路板

　　DS200UPLAG1B GE LAN电源电路板

　　型号：DS200UPLAG1B

　　品牌：GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark V DS200

　　产品描述

　　GE LAN电源电路板DS200UPLAG1B包含两个26针连接器、1个保险丝和1个拨动开关。该板还有1个复位按钮和1个8针连接器。GE LAN电源电路板DS200UPLAG1B上的重置按钮可用于在电路板开始表现不稳定或在正常操作期间出现间歇性问题时重新启动电路板。它使您能够在不重新启动驱动器的情况下重新启动电路板，因此需要更少的时间和费用。由于驱动器中的高压条件，只有合格人员才能使用重启按钮。打开驱动器上的板柜，找到板上的重启按钮。在不接触任何其他组件的情况下，按住按钮几秒钟。然后，松开按钮。电路板将重新启动并恢复正常运行。

　　该板为8.5英寸x 11英寸，是驱动器中安装的标准板尺寸。单板安装在单板柜的机架中，并在四个角上分别用螺钉固定到位。匹配孔位于机架中，使您能够对齐孔并用螺钉固定电路板。

　　在安装板之前，请考虑板有17个跳线和16个用于配置板的开关。这些开关排列成两块，每块8个开关，并具有ON和OFF位置。跳线可以重新定位在另一组引脚上。
