IS200BICLH1A GE IGBT驱动/源桥接口板

　　IS200BICLH1A GE IGBT驱动/源桥接口板

　　型号：IS200BICLH1A

　　品牌:GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark VI IS200

　　产品描述

　　IS200BICLH1A是GE为创新系列打造的IGBT驱动/源桥接口板(BICL)。

　　IS200BICLH1A的目的是充当创新系列驱动器和桥接个性化接口板（BPIA、BPIB或SCNV）之间的中间人，作为它们之间的主要接口。该板能够监控环境温度和桥接温度。它具有带PWM速度控制和系统故障显示的接口。该板有一个1024位串行存储器，通常配备有关板的版本和标识的信息。

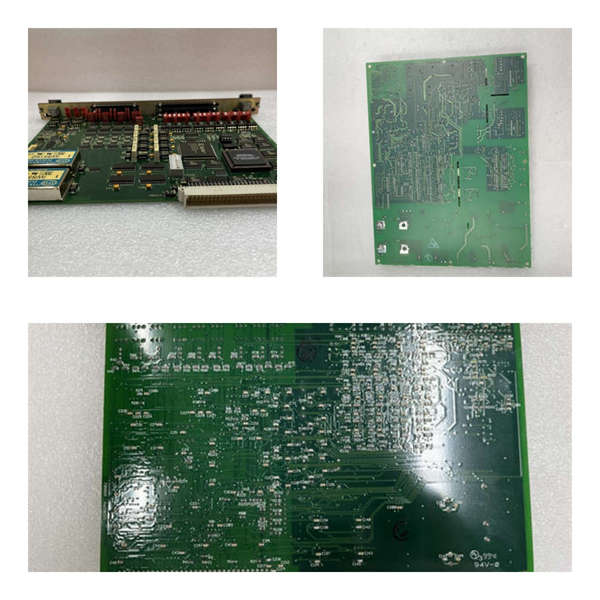

　　IS200BICLH1A有一个几乎空白的面板，上面有一个标签，上面写着“仅安装在插槽5中”。面板上有两个支架，可以帮助在VME型机架上安装和拆卸卡。支架旁边有两个螺钉，有助于将卡进一步固定到机架上。虽然实际PCB上有许多内部组件。电阻73个，电容31个，二极管3个，集成电路15个，继电器4个，金属氧化物压敏电阻1个，三极管3个。板的右边缘是两个P1和P2引脚连接器，用于将IS200BICLH1A连接到卡架组件。

　　有关IS200BICLH1A的更多信息，请参阅数据表GEI-100264。将此板滑入正确的插槽很重要，因为如果将其插入不同的插槽，错误的连接可能会损坏该板。处理或尝试安装此板时应遵循防静电程序。
