IS200BICMH1A GE 印刷电路板

　　IS200BICMH1A GE 印刷电路板

　　型号：IS200BICMH1A

　　品牌:GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark VI IS200

　　产品描述

　　IS200BICMH1A是GE为Mark VI系列打造的一块GE印制电路板。Mark VI是GE Speedtronic系列的一部分，该系列自1960年代后期以来一直用于管理各种规模和复杂性的燃气和蒸汽轮机系统。

　　IS200BICMH1A的前面板设计有两个狭窄的开口。前面板标有电路板ID号和GE标志。它还说明了将电路板插入的正确插槽。如果插入不正确的机架位置，可能会损坏IS200BICMH1A。面板设计用于访问用户TP测试点。它们位于面板上狭窄开口的正后方，并与位于开口右侧的相应标签对齐。这些标签包括第一个开口旁边的1A、1B、1C、VAB、VBC、VDCP、VMG、VDCN和ACOM，以及第二个开口旁边的DA1到DA4、TRG1、TRG和ACOM。TP1到TP9排在第一个开口后面，TP14到TP16排在第二个开口后面。许多其他测试点位于板上的其他点。

　　IS200BICMH1A上的板连接器包括两个背板连接器(P1/P2)和四个垂直公针连接器。其中三个并排放置并标记为POD1、POD2和POD3。最后一个连接器位于前面板的正后方。它是一个十针连接器。

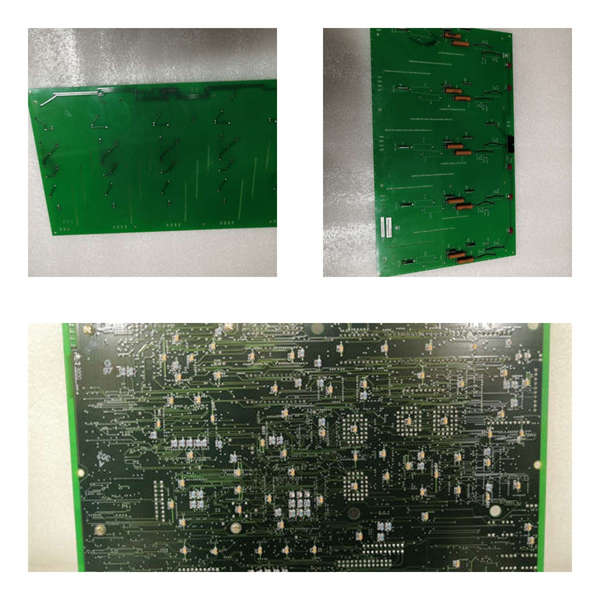

　　IS200BICMH1A有超过150个电容器、300个电阻器和100个集成电路。该板由一个金属氧化物变阻器和五个电阻网络阵列构成。该板在板号上方带有代码6BA02。
