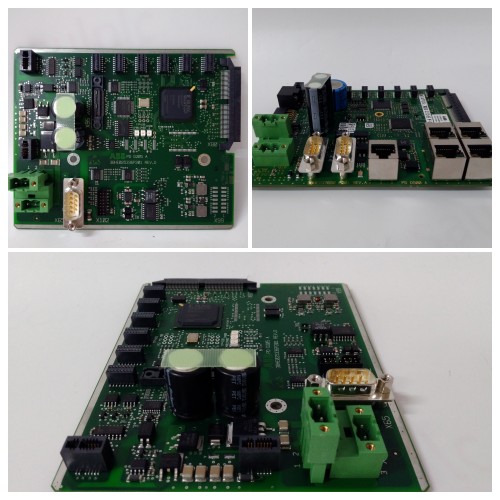

IS200EDCFG1B GE 励磁机直流反馈板

　　IS200EDCFG1B GE 励磁机直流反馈板

　　型号：IS200EDCFG1B

　　品牌:GE

　　制造商：通用电气工业系统

　　系列：EX2100励磁控制

　　产品描述

　　EX2100型号IS200EDCFG1B是EDCF型号，是I/O端子板，通过七个选择器设置测量励磁电压来缩小电桥，这个过程具体取决于电桥的应用类型。

　　励磁机直流反馈板IS200EDCFG1B是美国通用电气公司生产的励磁控制器系列产品之一。该模型连接到提供输出反馈的直流分流器。IS200EDCFG1B板是高压接口系统的一部分。该型号也是I/O端子板的一部分，该板主要控制直流输出和反馈，以及电流电压。

　　EDCF模型的励磁电压反馈电路在选择器上提供了总共七种设置，这些设置按比例降低了电桥电压，但这都取决于电桥所设置的应用。连接到IS200EDCFG1B型号的光纤电缆在EISB板和EDCF板之间提供隔离电压，并具有高抗噪性。

　　来自IS200EDCFG1B型号的励磁电流反馈是通过位于SCR桥上的直流分流器测量的。当励磁电流正常运行时，它会产生一个低电平信号，最大值为500 MV，它将作为不同放大器的输入。
