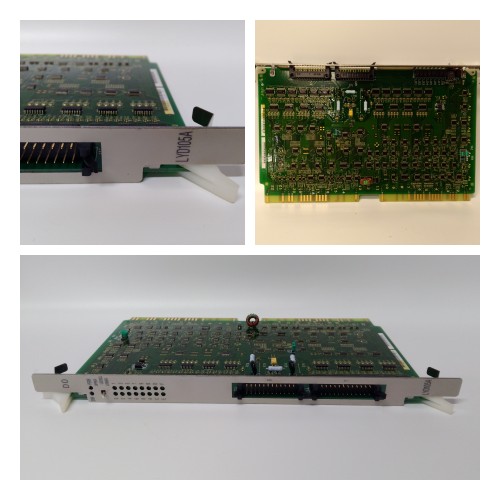

IS200JPDMG1A GE Mark VI印刷电路板

　　IS200JPDMG1A GE Mark VI印刷电路板

　　型号：IS200JPDMG1A

　　品牌:GE

　　制造商：GE Boards&Turbine Control

　　系列：Mark VI IS200

　　产品描述

　　IS200JPDMG1A是通用电气制造的用于Mark VI系统的PCB组件。Mark VI是Speedtronic系列燃气和蒸汽轮机管理系列的一部分，该系列已使用数十年。MKVI是该系列中最先进的产品之一，包括以太网通信、控制模块内的三重冗余控制配置以及围绕在Windows平台上运行的PC构建的HMI操作员界面等功能。

　　IS200JPDMG1A是配电板。该板带有两个50针连接器(P1/P2)。它有12个保险丝，分三行放置。该板有一个DC62母连接器(JA1)，用于连接PPDA I/O包。该板有两个接线端子，位于PCB的相对两侧。这些接线端子提供对三个电源总线的访问。接线端子上的每个螺钉的最大输入电流为35安培。IS200JPDMG1A共有13个插头，包括3个9位插头、7个2位插头和3个6位插头。该板还包括四个变阻器、三个电感线圈、晶体管、电阻器和电容器。

　　IS200JPDMG1A使用DIN导轨安装。该板为6.5英寸x 7英寸。
