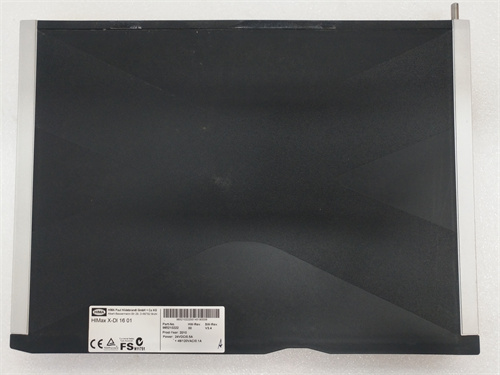

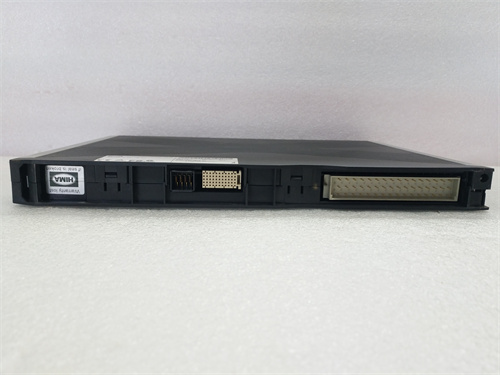

HIMA X-DI1601 985210222

产品概述与描述

HIMA X-DI1601 985210222 是 HIMA 公司专为高安全性应用设计的 X 系列安全控制系统中的一款 16 通道数字量输入模块。该模块是安全仪表系统（SIS）或安全可编程逻辑控制器（Safety PLC）的关键前端组件，负责可靠地采集来自现场安全设备的干接点状态信号，例如紧急停车按钮、压力开关、液位开关或安全门限位开关。HIMA X-DI1601 985210222 采用了符合安全标准（如 IEC 61508）的硬件设计，具备高等级的诊断覆盖率和故障安全特性，确保即使在模块内部发生故障时，系统也能导向安全状态。它在化工、油气、轨道交通等对安全有苛刻要求的行业中扮演着不可或缺的角色。

产品参数

• 模块类型： 安全型数字量输入模块（SIL 3 等级）

• 兼容系统： HIMA X 系列安全控制系统（如 X-CPU）

• 输入通道： 16 路独立的安全型数字量输入通道

• 输入类型： 干接点（无源触点）输入，支持常开（NO）或常闭（NC）触点。

• 输入电路： 采用“双通道”（1oo2 架构）或“带诊断的单一通道”等安全设计，模块内部对每个输入信号进行持续的交叉比较和线路监控。

• 安全标准： 符合 IEC 61508 标准，最高可达 SIL 3 安全完整性等级。

• 诊断功能：

  • 线路监测： 可检测现场接线中的开路（断线）和短路故障。

  • 内部诊断： 持续监控模块内部电源、处理器和信号路径的健康状态。

  • 断线检测： 通过注入微小测试电流等方式，确保在触点未动作时也能识别出线路断开。

• 响应时间： 毫秒级，满足安全系统快速响应的要求。

• 状态指示： 每个通道配备独立的 LED 指示灯，显示通道状态（如正常、激活、故障）。

• 通信： 通过 X 系统背板与安全 CPU 进行安全、确定性的数据交换。

优势与主要特性

1. 高安全完整性等级： HIMA X-DI1601 985210222 的核心优势是其硬件设计获得了 SIL 3 认证。它采用了故障安全原则和冗余/诊断技术，确保在检测到任何内部或外部故障时，其输出能导向预定义的安全状态（通常为“0”或触发停车），最大程度地避免危险失效。

2. 强大的诊断覆盖： 该模块提供了远超普通 DI 模块的诊断能力，不仅能检测自身的硬件故障，还能有效诊断现场接线故障（如断线、短路），这极大地提高了安全回路的可用性和可维护性，降低了因隐蔽故障导致系统失效的风险。

3. 高通道密度与可靠性： 在单个模块中集成 16 个安全输入通道，优化了机柜空间。同时，HIMA 的高品质制造确保了模块在严苛工业环境下的长期稳定运行。

4. 清晰的本地诊断： 每个通道的独立 LED 指示灯为现场维护人员提供了直观、快速的故障定位手段，缩短了排查和修复时间。

5. 无缝的 X 系统集成： 作为 HIMA X 系列的原生模块，其配置、诊断信息和安全参数完全集成在 HIMA 的工程软件（如 Safety Manager）中，确保了从配置到维护整个安全生命周期的一致性。

应用领域案例

• 石油化工紧急停车系统： 在反应釜、压缩机、分离罐等关键设备上，HIMA X-DI1601 985210222 用于读取超温、超压、振动高、液位极限等安全联锁开关信号，并将这些信号可靠地送入 ESD 系统。

• 油气管道干线截断阀室： 监测管道压力、火灾检测和手动急停信号，在发生泄漏或火灾时，通过该模块触发远程截断阀关闭。

• 铁路信号联锁系统： 采集轨道区段占用状态、道岔位置等关键安全信号，为计算机联锁系统提供高可靠性的输入。

• 火力发电厂锅炉保护系统： 用于读取炉膛火焰丧失、汽包水位极低、送风机全停等危及锅炉安全的开关量信号。

与竞争产品的比较

HIMA X-DI1601 985210222 的主要竞争对手是其他顶级安全系统厂商的同类 SIL 3 数字输入模块，例如 西门子（Siemens）SIMATIC S7-400H/F 或 S7-1500F 的安全输入模块、艾默生（Emerson）DeltaV SIS 的电子 marshalling 中的安全 DI 通道 以及 罗克韦尔自动化（Rockwell Automation）GuardLogix 系列的安全 I/O 模块。与通用 PLC 的 DI 模块相比，其区别在于本质的安全设计和认证。在安全系统内部比较中，HIMA 作为独立的安全系统专家，其系统以“纯安全”架构著称，在复杂的安全应用和认证方面经验丰富。HIMA X-DI1601 的优势在于其经过大量实践验证的高可靠性和诊断深度。而其他集成在 DCS 或通用 PLC 平台下的安全 I/O，可能在与非安全系统的数据交换和工程环境统一性上更方便。

选型建议与注意事项

• 选型建议：

  • 安全需求分析： 根据安全仪表功能（SIF）的 SIL 等级要求，确认需要 SIL 3 等级的安全输入模块。

  • 点数统计与冗余： 统计所有需要接入的安全开关量点数，并根据安全冗余要求（如单一模块故障不应导致功能丧失）考虑是否需冗余配置模块或在回路设计上采用冗余传感器。

  • 现场电源规划： 确认现场干接点信号的电源（通常为 24VDC）由安全回路提供，且该电源需符合安全标准（如 SELV 或经过安全认证的隔离电源）。

• 重要注意事项：

  • 遵循安全生命周期管理： HIMA X-DI1601 985210222 是安全相关设备，其安装、配置、测试、维护和修改必须严格遵守安全生命周期规程和工厂的管理规定。

  • 正确的接线与隔离： 必须使用符合规格的电缆，并确保信号线与动力电缆分开敷设。安全回路的电源和接地必须与基本过程控制系统（BPCS）隔离，防止共因故障。

  • 定期功能测试： 诊断功能不能完全替代定期的整体功能测试。必须按照安全要求规格书（SRS）中定义的测试周期，对每个输入通道进行从传感器到逻辑解算器的完整功能测试。

  • 参数配置与验证： 在工程软件中需正确配置每个通道的参数（如常开/常闭、滤波时间、诊断使能等），并在投运前进行严格的验证。

  • 使用正品与专业支持： 为确保系统的安全认证有效性，必须使用 HIMA 原装或经其认证的备件。任何维护和修改工作应由经过 HIMA 系统培训的专业人员进行。
