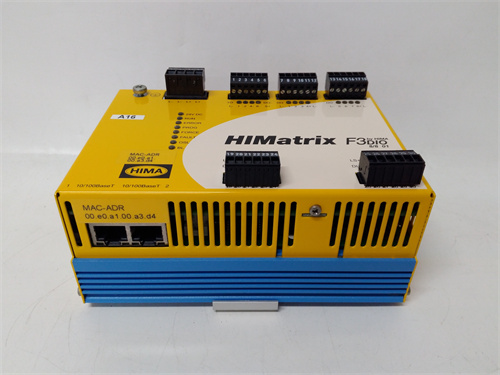

HIMA F3 DIO 8/8 01

产品描述

HIMA F3 DIO 8/8 01 是希马（HIMA）公司F3系列安全型可编程逻辑控制器（安全PLC）系统中的一个关键模块，具体为安全型数字量输入/输出组合模块。该模块是构成高完整性安全仪表系统（SIS）或紧急停车系统（ESD）的基石，专为在石油、天然气、化工等高风险过程工业中执行关键安全功能而设计。F3 DIO 8/8 01 在一个模块内集成了8路安全型数字量输入通道和8路安全型数字量输出通道，用于连接现场的安全传感器（如急停按钮、火焰探测器、压力开关）和执行机构（如安全继电器、电磁阀）。与标准PLC I/O不同，该模块从硬件电路到内部诊断都严格遵循IEC 61508和IEC 61511标准，旨在达到高安全完整性等级（如SIL 3），确保在危险发生时能够可靠地触发预定义的安全动作，防止事故发生或减轻其后果。

产品参数

• 品牌与系列： HIMA， F3 系列安全系统

• 产品型号： F3 DIO 8/8 01 (8路输入/8路输出，01为版本或配置标识)

• 模块类型： 安全型数字量输入/输出（DI/DO）模块

• 安全标准： 符合IEC 61508， 支持SIL 3安全完整性等级。

• 输入规格（DI）：

  • 通道数： 8路。

  • 输入类型： 通常支持NAMUR型传感器、干接点或固态开关。

  • 诊断功能： 具备断线监测、短路监测、交叉短路检测等高级诊断。

• 输出规格（DO）：

  • 通道数： 8路。

  • 输出类型： 通常为晶体管输出，用于驱动安全继电器或本质安全栅。

  • 诊断功能： 具备负载监测（开路/短路）、过热保护等。

• 响应时间： 满足安全系统对快速响应的要求。

• 内部诊断： 模块具有持续的自我诊断功能，并能将诊断结果通过安全总线报告给CPU。

• 安装方式： 模块化设计，插装在F3系列的专用背板或机架上。

• 工作温度： 宽工业温度范围。

• 认证： 通常具有TÜV、ATEX（可选）等相关安全认证。

优势与特点

1. 极高的安全性与可靠性： HIMA F3 DIO 8/8 01 专为安全关键应用设计，其硬件和固件均经过严格认证，采用冗余、诊断和故障安全设计，确保在自身故障时导向安全状态，是构建可靠安全屏障的核心硬件。

2. 强大的集成诊断能力： 模块不仅监测外部现场回路状态（如传感器断线），还持续进行内部电路的自检。这种全面诊断能快速揭示潜在故障，支持预测性维护，并满足安全标准对诊断覆盖率的要求。

3. 紧凑的集成设计： 将安全输入和输出功能集成于单一模块，节省了机柜空间，减少了模块间接线，同时保持了通道间的电气隔离和独立性。

4. 灵活的现场设备兼容： 支持多种类型的现场信号（如NAMUR），可直接连接危险区域的本质安全设备，简化了系统设计。

5. 无缝的F3系统集成： 作为HIMA F3安全生态系统的原生组件，该模块与F3 CPU、工程软件（如HIMatrix）及诊断工具深度集成，配置、验证和维护流程标准化、高效。

应用领域与案例

HIMA F3 DIO 8/8 01 模块专用于对功能性安全有法定或强制性要求的高风险行业。

• 应用领域： 石油天然气开采与炼化、化工、制药、油气管道输送、火电厂锅炉保护（FSSS）、海上平台。

• 应用案例： 在化工厂的加氢反应器装置中，HIMA F3 DIO 8/8 01 模块被用于安全仪表系统。其输入通道连接反应器超高压开关、入口氢气浓度高高检测器；输出通道控制紧急切断阀和泄压阀。当系统通过输入通道检测到危险工况时，安全CPU经逻辑判断后，通过F3 DIO 8/8 01 的输出通道可靠地关闭切断阀并打开泄压阀，防止反应器超压爆炸。模块的持续诊断确保了这条安全回路始终处于“待命”就绪状态。

与竞品对比

与使用标准PLC I/O模块构建安全方案或与其他品牌（如艾默生、罗克韦尔）的安全I/O模块相比，HIMA F3 DIO 8/8 01 的核心优势在于其专注于安全系统的纯粹性、最高的安全认证等级和在复杂安全应用中的成熟经验。

• VS 标准PLC I/O + 外部安全继电器： 该方案难以达到高SIL等级，且诊断不完善、集成度低、维护复杂。F3 DIO 8/8 01 提供的是经TÜV认证的、一体化的高完整性安全解决方案。

• VS 其他品牌安全I/O（如艾默生DeltaV SIS， 罗克韦尔GuardLogix）： 这些品牌通常在过程控制DCS或通用安全控制器领域更强。HIMA 作为独立的安全系统专业厂商，其F3 系统及DIO 8/8 01 模块在涉及复杂逻辑和最高安全要求（SIL 3）的专属安全应用中，常被视为技术标杆，尤其在欧洲和全球的大型高风险项目中拥有极高的声誉和份额。

选型建议与注意事项

1. 安全生命周期管理： 选择HIMA F3 DIO 8/8 01 必须是整个安全生命周期（从风险评估到维护）的一部分。需基于正式的安全要求规格书（SRS）进行选型。

2. 回路设计与认证： 必须根据安全完整性等级（SIL）要求，设计完整的传感-逻辑-执行回路。所选模块及与之连接的传感器、执行器构成的整体回路，需通过SIL验证计算。

3. 严格遵循安装规范： 安装、接线必须严格遵守HIMA手册和相关的安全标准（如IEC 60079用于防爆区域）。确保供电电源纯净、可靠。

4. 细致的配置与验证： 使用HIMA专用的工程软件进行硬件组态和参数设置。系统投用前，必须进行全面的功能安全测试（FAT， SAT），包括对每个I/O通道的诊断功能测试。

5. 专业的维护与修改： 任何硬件更换、软件修改或维护操作都必须遵循严格的管理流程，并由经过培训的人员执行，以确保系统的安全完整性不被破坏。

6. 文档与资质： 在实施前，务必从HIMA F3 DIO 8/8 01产品页面获取并研究硬件手册、安全手册和认证证书。强烈建议由具备功能安全工程资质和经验的专业团队进行系统设计、工程实施和维护。
