产品描述

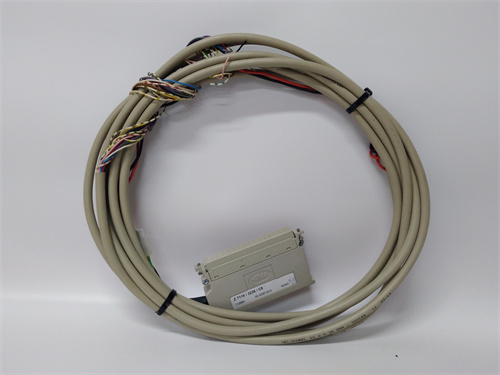

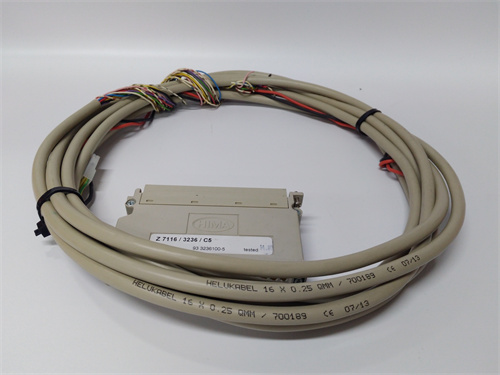

HIMA Z7116 是一款高性能的安全相关数字量输入模块，属于黑马（HIMA）旗下享誉全球的 HIMatrix 系列可编程电子安全系统的重要组成部分。黑马作为工业安全控制系统领域的全球领导者，其产品广泛应用于过程工业、轨道交通和机械制造等领域的安全关键应用。HIMA Z7116 作为 HIMatrix 系列的标准数字量输入模块，专门设计用于接收来自现场安全传感器和开关设备的数字量信号，如急停按钮、安全门开关、限位开关、压力开关和光电保护装置等，为安全逻辑处理器提供可靠的现场状态信息。该模块采用高可靠性的电路设计和全面的自诊断功能，符合 SIL 3 安全完整性等级的要求，确保在任何故障情况下都能正确地将现场信号传递给安全控制器。HIMA Z7116 通常安装在 HIMatrix 系统的扩展机架或远程 I/O 站内，通过专用的安全总线与主控制器（如 HIMA H6200A 或 H51q 系列）进行通信，构成完整的分布式安全控制系统。对于安全工程师、过程控制工程师和工厂维护人员而言，HIMA Z7116 代表了一种经过 TÜV 权威认证的、高可靠性的安全信号采集解决方案，其故障安全设计和完善的自诊断能力为工业生产提供了可靠的保护。
产品参数
了解 HIMA Z7116 的技术规格对于正确设计和应用安全相关系统至关重要：
产品型号： HIMA Z7116
系列归属： HIMA HIMatrix 系列可编程电子安全系统
模块类型： 安全相关数字量输入模块
安全等级： TÜV 认证，最高可达 SIL 3（IEC 61508）、PLE（ISO 13849）和 AK 6（DIN V 19250）
通道数量： 16 通道数字量输入
输入类型： 支持多种输入类型，包括干触点（无源触点）和湿触点（有源信号），可通过软件配置
输入电压范围： 典型为 24 VDC（标称），可检测 0-5V 为 OFF 状态，15-30V 为 ON 状态
输入滤波时间： 可配置的输入滤波时间，用于消除触点抖动和抗干扰
信号延迟： 优化的信号延迟设计，满足安全应用的实时性要求
隔离等级： 通道与系统背板之间提供光耦隔离，通道之间也提供隔离，增强系统抗干扰能力和安全性
诊断功能： 全面的自诊断功能，包括输入开路检测（对于湿触点配置）、短路检测、模块健康状态监测和通道比较；前面板 LED 指示通道状态和模块状态
通信接口： 通过 HIMatrix 系统背板与主控制器进行安全相关数据交换
故障安全行为： 当检测到内部或外部故障时，模块将输入状态导向预定义的安全状态
电源要求： 通过背板从系统电源模块供电
工作温度： 0°C 至 60°C，适用于工业控制柜环境
认证： TÜV、CE、UL、CSA 等多种国际权威认证
优势特点
HIMA Z7116 凭借其卓越的安全性能和与 HIMatrix 系统的完美配合，在安全信号采集领域拥有显著优势：
最高安全完整性等级（SIL 3）： HIMA Z7116 通过了德国 TÜV 的权威认证，最高可达 SIL 3 安全等级，符合 IEC 61508 等国际安全标准的要求。这意味着它能够以最高等级的可靠性和完整性采集现场安全信号，将因输入模块故障而导致安全功能失效的概率降低到可接受的最低水平。对于紧急停车系统、火灾及气体检测系统等安全关键应用，选择 HIMA Z7116 意味着为人员和设备提供了最高等级的保护。
全面的输入通道诊断： HIMA Z7116 具有极其强大的自诊断功能，能够持续监测每个输入通道的状态。对于配置为湿触点输入的通道，它可以检测输入信号线的开路故障（如传感器断线）和短路故障，及时向安全控制器报告。模块还会持续监测自身的健康状况，并在检测到内部异常时，将相应通道的输出导向安全状态。这种全面的诊断能力确保了任何潜在的故障都能被及时发现和处理，防止因输入信号错误而导致安全功能失效。
灵活的输入类型配置： HIMA Z7116 支持干触点和湿触点两种输入类型的灵活配置，可通过软件对每个通道或每组通道进行独立设置。对于干触点输入，模块内部提供上拉电压；对于湿触点输入，模块可以检测外部提供的 24V DC 电压信号。这种灵活性使得该模块能够适应各种现场安全设备的不同输出方式，无需额外的信号转换器件，大大简化了系统设计和备件管理。
通道级隔离设计： HIMA Z7116 提供了输入通道与系统背板之间的光耦隔离，以及通道之间的相互隔离。这种设计有效阻断了不同信号回路之间的干扰和地环路电流的传播路径，保护了安全控制器免受现场侧可能引入的过电压和浪涌的影响，大大提高了整个安全系统的抗干扰能力和可靠性。
故障安全行为： 遵循故障安全（Fail-Safe）设计原则，HIMA Z7116 在检测到内部或外部故障时，会将受影响的输入通道的状态导向预定义的安全状态（通常是逻辑"1"或逻辑"0"，取决于安全逻辑的要求）。这种设计确保了即使模块自身发生故障，安全系统也能够做出正确的响应，将过程置于安全状态，避免了因系统故障而导致危险情况的发生。
与 HIMatrix 系统的无缝集成： 作为 HIMatrix 系统的原生 I/O 模块，HIMA Z7116 通过专用的安全总线与主控制器实现完美的集成。在 HIMA 的工程软件 ELOP II 中，用户可以方便地对每个输入通道进行配置、监视和强制操作。所有通道状态和诊断信息都可以直接集成到安全逻辑程序中，为安全功能的实现提供可靠的输入。
应用案例
HIMA Z7116 广泛应用于需要高可靠性安全信号采集的各类工业领域：
石油化工紧急停车系统： 在炼油厂和化工厂的紧急停车系统（ESD）中，HIMA Z7116 接收来自现场的各种安全传感器信号。这些信号包括急停按钮、压力开关（用于检测超压）、液位开关（用于检测高/低液位）、温度开关（用于检测超温）和限位开关（用于检测阀门位置）。这些信号被可靠地采集后，传送给安全逻辑处理器，用于判断工艺状态是否正常，并在异常时触发相应的安全动作。
火灾及气体检测系统： 在海上石油平台、液化天然气（LNG）接收站和大型化工厂的火灾及气体检测系统（F&G）中，HIMA Z7116 接收来自各类探测器的数字量信号。这些信号包括手动报警按钮、烟感探测器、温感探测器、火焰探测器、可燃气体探测器（当其浓度超过设定值时输出开关量信号）和有毒气体探测器。这些信号的可靠采集是触发消防联动和人员疏散的基础。
燃烧器管理系统： 在电站锅炉、工业炉窑和加热炉的燃烧器管理系统（BMS）中，HIMA Z7116 接收来自各种安全联锁装置的信号，如炉膛压力开关、助燃风压低开关、燃料压力低/高开关、火焰检测器（有火/无火信号）和阀门位置验证开关。这些信号的准确采集是保证燃烧器安全启停和运行的关键。
安全门与防护装置监控： 在机械制造、汽车生产线和包装行业中，HIMA Z7116 被用于接收来自安全门开关、安全光幕、安全地毯、双手控制按钮和使能开关的信号。当这些安全装置被触发时，模块将信号传递给安全控制器，控制器立即停止危险运动，保护操作人员的安全。
涡轮机械保护系统： 在大型压缩机、透平膨胀机和泵的机械保护系统中，HIMA Z7116 接收来自各种振动开关、位移开关、轴承温度开关和超速检测开关的信号，为高速旋转机械提供关键的保护输入。
竞品对比
与其他主流安全控制系统的数字量输入模块（如罗克韦尔的 Guard I/O 安全数字输入模块、西门子的 ET 200SP 安全数字输入模块、ABB 的 S800 I/O 安全数字输入模块、施耐德的 Advantys 安全数字输入模块）相比，HIMA Z7116 展现出其独特的定位和优势：
HIMA 专注安全的品牌优势： 与那些将安全功能作为其通用 I/O 产品线延伸的厂商不同，HIMA 是一家专注于安全控制技术的公司。HIMA Z7116 的设计从头到尾都贯穿着安全第一的理念，其硬件架构、诊断算法和开发流程都是为了实现最高等级的安全性能而优化的，这种专注度是许多竞争对手难以比拟的。
与 HIMatrix 控制器的完美协同： HIMA Z7116 作为 HIMatrix 系统的原生 I/O 模块，与 HIMA 的主控制器（如 HIMA H6200A）之间通过专用的安全协议进行通信，实现了从输入模块到处理器再到输出模块的完整安全链。这种同品牌的系统集成确保了整个安全回路的完整性和一致性，简化了系统认证和验收过程。
TÜV 认证的完整安全链： HIMA Z7116 与 HIMA 的其他产品一样，其硬件、通信协议和工程软件都经过了 TÜV 的全面认证，形成了完整的 TÜV 认证安全链。这为用户在项目验收和合规性审查时提供了极大的便利，确保了整个安全系统的完整性和可信度。
强大的诊断覆盖率： HIMA Z7116 的诊断功能覆盖了从传感器到模块内部的所有可能故障点，其诊断覆盖率远高于许多通用安全 I/O 模块。这意味着它能够检测到更多类型的故障，进一步提高了安全系统的可用性。
选型建议与注意事项
在涉及 HIMA Z7116 的选型、安装或维护工作时，请务必留意以下几点：
输入类型确认与配置： 在选型和接线前，务必确认现场安全设备的输出类型是干触点还是湿触点（如 24V DC 有源信号）。根据现场实际情况，在 HIMA 的工程软件 ELOP II 中正确设置 HIMA Z7116 的输入类型配置，确保信号能够被正确采集。
安全等级匹配： 确保 HIMA Z7116 的安全等级（SIL 3）与整个安全回路的要求相匹配。在安全系统设计中，所有组件的安全等级应保持一致，避免出现短板效应。
传感器选型与匹配： 选择与 HIMA Z7116 兼容的安全传感器，并确保传感器的输出特性（如电压、电流）符合模块的输入规范。对于干触点输入，应选择触点可靠性高、接触电阻小的传感器；对于湿触点输入，应确认传感器输出信号的电压范围。
滤波时间设置： 根据现场设备的特性，合理设置输入滤波时间。对于存在触点抖动的机械开关，可以设置稍长的滤波时间；对于需要快速响应的安全传感器，则应设置较短的滤波时间。需要在抗干扰和响应速度之间找到平衡。
接线规范与隔离： HIMA Z7116 的安装必须严格遵守 HIMA 提供的接线规范。使用屏蔽电缆连接现场传感器，并正确接地，以减少电磁干扰。确保信号线与动力电缆分开敷设，避免平行走线。
诊断功能利用： 充分利用 HIMA Z7116 的开路检测功能，实现对现场传感器和接线的持续监视。将模块的诊断报警集成到工厂的报警管理系统中，使维护人员能够及时发现并处理潜在的故障。
定期功能测试： 安全系统需要定期进行功能测试，以验证其在发生故障时仍能正确动作。制定详细的测试计划，对 HIMA Z7116 及其连接的传感器进行周期性测试，模拟传感器动作，验证输入信号是否被正确采集和处理。
防静电保护： HIMA Z7116 包含对静电敏感的电子元件。在拿取、运输和安装过程中，必须佩戴防静电手环，并在防静电工作台上操作，避免静电放电造成元器件损坏。DS200TCQBG1B GE PLC
