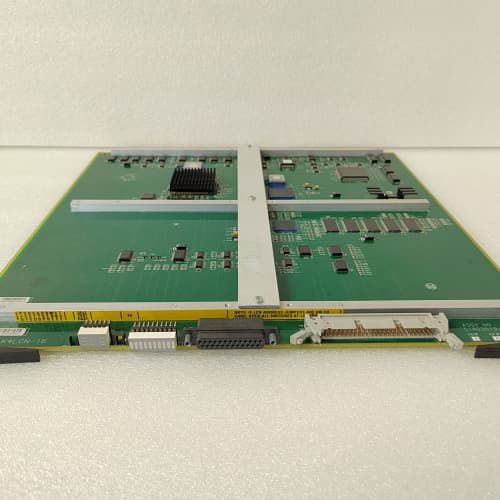

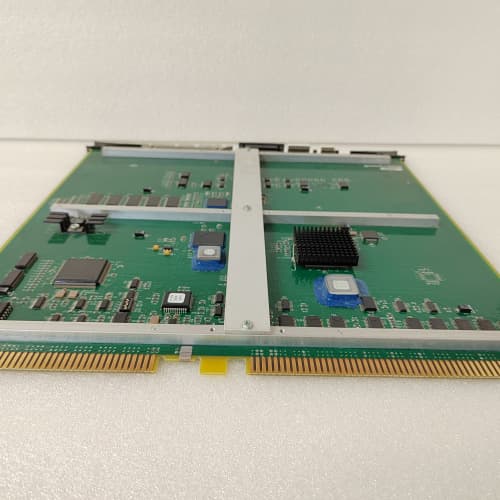

HONEYWELL K4LCN-16

产品介绍

HONEYWELL K4LCN-16 是霍尼韦尔公司为其经典的过程控制系统 TDC 2000 / TDC 3000 所设计的一款关键通信处理器模块。该模块属于系统的 LCN（局部控制网络） 通信硬件，具体功能是作为节点与LCN网络之间的接口控制器。在TDC系统的架构中，HONEYWELL K4LCN-16 负责管理其所在节点（如通用站US、应用模块AM、历史模块HM或网络接口模块NIM）与LCN高速数据高速公路之间的所有数据交换、协议处理和错误控制。它是确保系统内各节点能够可靠、实时通信的核心枢纽。对于维护仍在运行的TDC传统系统的用户而言，了解HONEYWELL K4LCN-16 的功能与状态是保障整个控制系统通信畅通与稳定的关键。

产品参数

• 产品类型：TDC 2000/3000系统LCN网络通信处理器模块。

• 所属系统：霍尼韦尔 TDC 2000 及 TDC 3000 集散控制系统。

• 网络标准：遵循 TDC 系统的 局部控制网络（LCN） 通信协议和规范。

• 主要功能：作为LCN网络适配器，安装在LCN节点机箱内，负责：

  • 处理LCN网络的数据链路层和物理层协议。

  • 管理节点与LCN总线之间的数据包发送与接收。

  • 执行网络访问控制（如令牌传递管理）。

  • 提供网络同步和错误检测/纠正功能。

• 硬件规格：基于其发布时代的技术，采用专用的通信处理器芯片和逻辑电路。通常安装在节点的指定槽位，通过背板与节点主处理器交换数据。

• 物理接口：通过专用的同轴电缆连接器接入LCN总线网络。

• 状态指示：模块上通常配备状态指示灯，用于显示电源、网络活动、故障和同步状态。

• 冗余支持：在关键的TDC系统中，LCN网络及其接口模块通常配置为冗余，以提供高可用性。

优势与特点

1. 系统级高可靠通信的基石：HONEYWELL K4LCN-16 是TDC系统赖以运行的LCN网络的直接执行者。其稳定工作确保了操作员站、控制器、历史记录器等所有节点间指令和数据的确定性、实时性交换，是整个系统协调运作的“神经系统”。

2. 经过验证的工业级坚固性：作为传统大型DCS的核心部件，其设计和制造遵循了当时最高的工业标准，能够承受控制室环境并实现长期连续稳定运行，平均无故障时间（MTBF）长。

3. 深度集成于TDC生态系统：该模块与TDC系统的硬件架构、网络协议和操作系统软件深度耦合。它的存在使得上层应用软件无需关心复杂的网络通信细节，实现了透明的数据访问。

4. 为遗留系统提供关键支持：对于全球范围内仍在服役的大量TDC系统，HONEYWELL K4LCN-16 作为核心备件，其可用性是维持这些关键生产装置继续运行的生命线。霍尼韦尔长期的产品支持政策为此提供了保障。

5. 清晰的故障诊断点：模块的状态指示灯和系统级的网络诊断工具可以帮助维护人员快速定位通信故障是发生在节点内部（K4LCN模块故障）还是外部网络（电缆、耦合器问题），简化了排错流程。

应用领域与案例

HONEYWELL K4LCN-16 模块专门用于上世纪80年代至90年代建设的、采用霍尼韦尔TDC 2000或TDC 3000系统的大型流程工业装置。

• 案例一：大型炼油厂全厂TDC 3000监控网络
  在采用TDC 3000的炼油厂中，多个工艺单元的操作员站（US）、历史模块（HM）和应用模块（AM）通过LCN网络连接。每个节点机箱内的 K4LCN-16 模块确保本节点能可靠地访问全厂实时数据、历史趋势和报警信息，并接收来自其他节点的控制指令。

• 案例二：化工装置TDC 2000系统控制器与操作站通信
  在早期的TDC 2000系统中，基本控制器（BC）或多功能控制器（MC）通过其节点内的通信模块与操作员站通信。K4LCN-16（或类似功能模块）负责处理控制器与LCN之间的数据流，将过程变量送至操作界面，并将操作员指令下发给控制器。

• 案例三：与上位计算机系统的数据接口
  在需要通过网络接口模块（NIM）将TDC系统数据传送给工厂级管理计算机（如DEC VAX）的配置中，NIM节点内的K4LCN模块承担着关键的协议转换和数据桥梁作用。

与竞品对比

与同时代其他DCS厂商的专有网络通信模块（如FOXBORO I/A Series的节点总线模块、横河CENTUM的HF总线接口）相比，HONEYWELL K4LCN-16 的特点完全绑定于TDC系统：

• 封闭系统内的专有解决方案：它是霍尼韦尔TDC封闭生态系统不可分割的一部分，不与其他任何系统兼容。其优势在于为该特定架构提供了高度优化的性能和可靠性。

• 代表一个时代的技术标准：LCN网络和K4LCN模块代表了上世纪80-90年代DCS高速确定性网络的前沿技术。与现代基于工业以太网的开放网络相比，它在当时提供了卓越的实时性和确定性。

• 当前角色为关键遗留备件：在现代自动化市场，其核心价值已不是技术先进性，而是作为存量巨大的遗留系统的关键维护备件。其可靠性和供货连续性对于用户维持生产至关重要。

• 霍尼韦尔的长周期服务支持：霍尼韦尔对已安装系统的长生命周期支持是其显著优势，用户能够持续获得此类老旧备件的供应和专业维修服务，这是许多其他厂商难以比拟的。

选型建议与注意事项

1. 严格确认备件替换需求：当前选型HONEYWELL K4LCN-16 几乎百分之百是为了替换现有故障模块。必须从故障设备或系统图纸上获取准确的完整型号，并核对任何可能的硬件版本号。

2. 验证节点兼容性：确认该模块与您需要安装的TDC节点类型（US, HM, AM, NIM等）及其硬件版本完全兼容。错误的模块可能导致节点无法启动或通信异常。

3. 进行完整的网络诊断：在更换模块前，应使用TDC系统的网络诊断工具检查LCN网络整体健康状况，排除电缆、终端电阻或其它节点的问题，确保故障确实定位在本模块。

4. 遵循防静电与操作规范：处理此类精密电路板必须采取严格的防静电（ESD）措施。安装时确保模块完全插入槽位并锁定。

5. 记录与测试：更换模块后，启动节点并密切观察其状态指示灯。使用系统诊断功能验证该节点在LCN网络上的通信已恢复正常。必要时，进行简单的数据读写测试以验证功能。

6. 规划系统现代化迁移：认识到TDC技术已进入生命周期末期。在管理此类关键备件库存的同时，必须着手评估和规划向现代控制系统（如霍尼韦尔Experion PKS）的战略性迁移，以确保生产的长期可持续性和安全性。所有操作和维护必须由熟悉TDC系统的专业人员执行。务必通过霍尼韦尔官方或授权的专业工业备件供应商采购，以保证产品质量和可追溯性。
