HONEYWELL CC-PDIL01

HONEYWELL CC-PDIL01 是霍尼韦尔（Honeywell）为其Experion PKS（过程知识系统）及C300控制器系列设计的一款高密度24 VDC数字量输入模块。该模块属于霍尼韦尔系列C系列I/O产品，专门用于从现场设备（如限位开关、按钮、继电器触点及接近开关）采集离散状态信号。HONEYWELL CC-PDIL01 以其高通道密度、强大的诊断能力和坚固的电气隔离特性，成为石油、化工及电力行业过程控制系统中的标准配置。

产品概述与描述

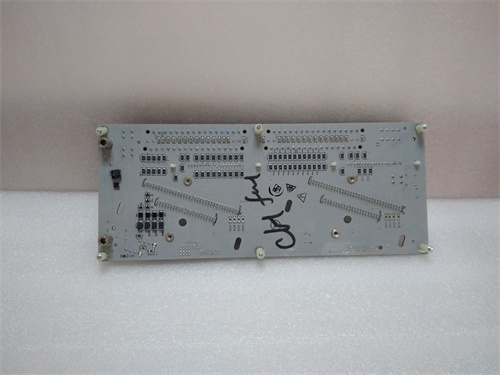

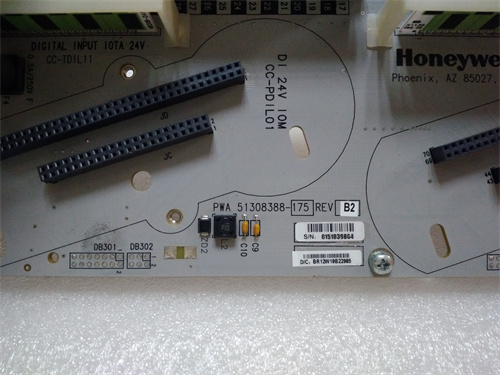

HONEYWELL CC-PDIL01 本质上是一款高性能的32通道数字量输入接口卡。它安装在霍尼韦尔C系列I/O机架的基板上，通过C系列控制器背板总线与C300控制器进行高速、确定性的数据交换。CC-PDIL01 的每个输入通道都具备独立的电流限流和光耦隔离功能，能够承受持续的过压而不损坏。该模块支持源型（Sourcing）或漏型（Sinking）接线，通过公共端的灵活配置适应不同国家地区的PLC接线习惯。HONEYWELL CC-PDIL01 的前面板配备了密集的LED指示灯阵列，可逐通道实时显示现场设备的通断状态，并提供了模块健康、通信状态及现场电源故障的综合指示。

关键参数与规格

• 通道数量：32点，单端输入。

• 输入电压：24 VDC标称，范围18-32 VDC。

• 输入电流：典型值5 mA @ 24 VDC。

• 阈值电压：逻辑“0” < 5 VDC；逻辑“1” > 15 VDC。

• 隔离：通道与背板间光隔离，耐压1500 Vrms；通道组间隔离。

• 滤波时间：软件可配置，0.5ms至20ms，用于滤除触点抖动。

• 现场侧电源：需外部提供24 VDC，通过基板端子馈入。

• 功耗：< 3.5W（典型值，来自C系列背板）。

• 通信：霍尼韦尔专有C系列I/O总线（确定性，周期性更新）。

• 诊断：支持断线检测（需配合适当的接线电阻）、过压报警。

• 认证：CE，UL，CSA，ATEX Zone 2，FM Class I Div 2。

优势与功能特点

HONEYWELL CC-PDIL01 在过程工业的离散信号采集方面提供了显著的系统集成优势：

1. 超高通道密度：CC-PDIL01 在单卡上提供32个输入通道，显著减少了大型项目所需的I/O机架数量，从而降低了控制柜空间占用和背板电源消耗。

2. 灵活接线架构：HONEYWELL CC-PDIL01 支持用户通过选择公共端接线方式，将其配置为汇漏（NPN）或源流（PNP）输入。这极大简化了备件库存，同一模块可适应不同品牌的传感器输出类型。

3. 先进的断线检测：CC-PDIL01 能够检测现场传感器与被盗模块输入端子之间的电缆断线。对于紧急停车系统的状态反馈回路，这一功能确保了回路完整性，避免了因线缆脱落导致的安全功能失效。

4. 热插拔维护：HONEYWELL CC-PDIL01 支持在系统带电运行状态下进行插拔更换，而无需停止控制器或切断现场电源。这对于需要连续运行的关键化工装置至关重要。

5. 环境适应性：模块出厂即标配保形涂层，可有效抵御硫化氢、盐雾及潮湿环境对电子元件的腐蚀，适用于炼油厂和海上平台。

应用领域与实际案例

HONEYWELL CC-PDIL01 是Experion PKS系统中最常用的数字量输入模块，广泛应用于：

• 炼油厂催化裂化装置：HONEYWELL CC-PDIL01 接收来自反应器再生器滑阀的位置限位开关信号，确认阀门处于全开或全关位置后，才允许进入下一反应步骤。

• 液化天然气接收站：在储罐区，CC-PDIL01 采集潜液式泵的振动开关状态及高压电缆终端头的接地开关状态，信号直接参与紧急切断阀的联锁逻辑。

• 化工聚合反应釜：HONEYWELL CC-PDIL01 读取反应釜的人孔门安全限位开关信号，当人孔未关闭时，自动禁止催化剂进料泵启动，保障操作人员安全。

• 电厂化水车间：CC-PDIL01 监测混床再生系统的步进开关位置，向C300控制器提供精确的阀位反馈，实现全自动再生序列。

竞品对比

与艾默生DeltaV的S系列数字量输入卡（如KJ3204X1-BA1）和西门子ET 200SP HA的F-DI模块相比，HONEYWELL CC-PDIL01 的核心优势在于其与C300控制器及Experion PKS环境的原生和无缝集成。艾默生的卡件需要配置CHARMS电子编组，虽然灵活性高，但在简单的DI采集场景下硬件成本较高。西门子ET 200SP HA作为分布式I/O，需要额外的PROFINET通信处理器和组态工作。CC-PDIL01 作为本地背板I/O，其I/O数据更新与控制器扫描周期严格同步，抖动极小，非常适合对循环时间敏感的安全联锁逻辑。此外，HONEYWELL CC-PDIL01 的32点高密度设计，使其在每点成本上显著低于竞品。

选型建议与注意事项

• 公共端电压匹配：HONEYWELL CC-PDIL01 的公共端（COM）必须连接至外部24V电源的相应极性。若接线错误（如将COM接至0V而非+24V），可能导致所有通道输入状态错误或永久性损坏输入光耦。

• 断线检测电阻：如需使用断线检测功能，必须在传感器常开触点两端并联一个适当的电阻（典型值10kΩ-20kΩ）。CC-PDIL01 通过检测微弱电流来判断线路完整性。若忘记并联电阻，断线检测功能将无效。

• 滤波时间配置：对于存在严重机械抖动的限位开关，建议在HONEYWELL CC-PDIL01 软件中增加输入滤波时间（例如10ms）。过短的滤波时间可能导致控制器收到数百次“通断”状态变化，增加逻辑处理器负载并产生大量报警事件。

• 现场电源容量：一个CC-PDIL01 的32个通道若全部处于导通状态，每个通道消耗约5mA，总电流约为160mA。请确保为其供电的24V直流电源具备足够的容量，并考虑电缆压降。

• 备件策略：HONEYWELL CC-PDIL01 是C系列I/O中生命周期长、产量大的标准产品。对于大型联合装置，建议按照总使用量的5-10%储备备件。
