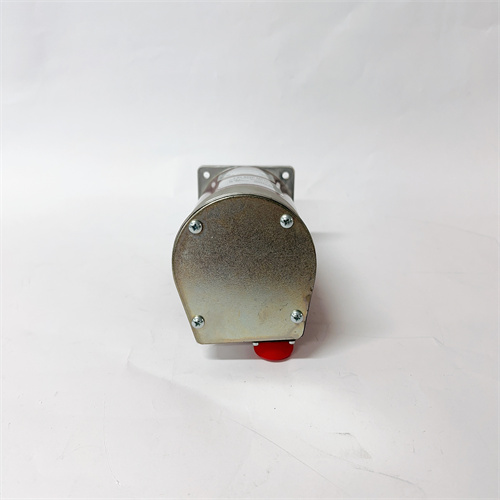

Kollmorgen E33NCHA-LNN-NS-00

产品描述

Kollmorgen E33NCHA-LNN-NS-00 是一款在全球运动控制领域享有盛誉的高性能伺服电机，隶属于科尔摩根（Kollmorgen）经典的 GOLDLINE 系列。具体而言，这是一款永磁交流无刷伺服电机，设计用于需要高精度、高动态响应和紧凑安装空间的各种工业自动化应用。型号中的“E33”通常指示电机的机座号和电磁设计规格，“NCHA”代表了其绕组类型、反馈装置配置和特殊选项，“LNN-NS-00”则进一步细化了安装方式、轴伸形式和出厂配置。Kollmorgen E33NCHA-LNN-NS-00 以其卓越的转矩密度、平滑的运行特性和极高的可靠性，成为半导体制造、电子装配、包装机械、医疗设备和机床等众多高端自动化领域的核心执行元件。

产品参数

• 产品型号： Kollmorgen E33NCHA-LNN-NS-00

• 产品类型： GOLDLINE 系列永磁交流无刷伺服电机

• 机座号： E33 系列，代表特定的法兰尺寸和安装孔距

• 绕组类型： “NCHA”代码指定了特定的绕组设计，以适应不同的母线电压和速度/转矩要求

• 反馈装置： 通常标配高分辨率的旋转变压器（Resolver）或可选配光电编码器、正弦编码器等，实现精确的位置和速度反馈

• 额定转矩： 取决于具体绕组，通常在 1.0 Nm 至 5.0 Nm 范围内（需根据具体绕组确认）

• 额定转速： 典型值在 2000 RPM 至 6000 RPM 之间，适应宽范围的速度需求

• 峰值转矩： 可达额定转矩的 3-4 倍，满足高加速应用需求

• 绝缘等级： 通常为 H 级（180°C），确保电机在严苛工况下的长期可靠性

• 防护等级： 标准为 IP65（防尘和防水喷射），适合工业现场环境

• 安装方式： “LNN-NS-00” 指示标准的光滑轴伸（无键槽）、标准法兰安装，无特殊选项

• 冷却方式： 自然冷却（通过机壳表面散热）

• 认证： 符合 CE， UL 等国际认证标准

优势与特点

1. 卓越的转矩密度与紧凑设计：Kollmorgen E33NCHA-LNN-NS-00 最突出的优势在于其极高的转矩密度。得益于科尔摩根先进的电磁设计和优化的磁路结构，这款电机能够在极其紧凑的机身内产生强大的转矩。对于半导体设备、机器人等对安装空间有严苛要求的应用而言，Kollmorgen E33NCHA-LNN-NS-00 的小体积、大转矩特性使其成为理想的选择，能够有效减小设备的整体尺寸和重量。

2. 平滑的运动控制性能：Kollmorgen E33NCHA-LNN-NS-00 采用了科尔摩根专利的定子槽型和转子磁钢设计，极大程度地降低了齿槽转矩（ cogging torque）和转矩脉动。这使得电机在极低速运行时也能保持极其平滑、稳定的旋转，在高速运行时则振动极小。这对于精密加工、检测设备和光学扫描等需要纳米级运动平滑度的应用至关重要，确保最终产品的质量和精度。

3. 极高的动态响应能力：结合低惯量的转子设计和强大的永磁材料，Kollmorgen E33NCHA-LNN-NS-00 能够实现极高的加减速性能。它可以快速响应伺服驱动器的指令，在毫秒级时间内完成速度变化或位置调整。这种卓越的动态响应能力，使得设备能够实现更高的生产节拍和更精确的轨迹跟踪，在电子装配和包装机械中尤为关键。

4. 可靠的工业级设计与长寿命：秉承科尔摩根一贯的工业级高标准，Kollmorgen E33NCHA-LNN-NS-00 采用了 H 级绝缘系统和 IP65 的高防护等级，能够有效抵御灰尘、油污和水分侵蚀。其轴承经过了精心选型和预紧处理，确保了在长期高负荷运行下的稳定性和长寿命。在全球数以万计的应用案例中，Kollmorgen E33NCHA-LNN-NS-00 的可靠性得到了充分的验证。

5. 灵活的配置与兼容性：型号中的可选代码赋予了 Kollmorgen E33NCHA-LNN-NS-00 极大的灵活性。用户可以根据具体应用的需求，选择不同的绕组以适应不同的驱动器电压（如 230V 或 480V），选择不同类型的反馈装置（旋转变压器、编码器）以匹配不同的驱动器接口和控制精度要求。同时，它与科尔摩根的各种伺服驱动器（如 AKD 系列）实现了完美的匹配，确保了系统的最佳性能。

应用领域与应用案例

• 应用领域：

  • 半导体制造：用于晶圆传输机械臂、划片机、固晶机等设备的精确位置控制。

  • 电子装配：在表面贴装技术（SMT）设备、自动光学检测（AOI）设备中，用于高速、精密的定位和扫描。

  • 包装机械：在贴标机、灌装机、枕式包装机中，用于实现精确的物料输送和切割控制。

  • 医疗设备：用于体外诊断设备、手术机器人、医疗影像设备中的精密运动单元。

  • 机床：用于小型数控机床、雕铣机、电火花加工机（EDM）的进给轴控制。

• 应用案例：
  某国内领先的半导体封测设备制造商，在研发新一代全自动固晶机时，对固晶臂的运动速度和精度提出了极高要求。固晶臂需要在极短的时间内完成取晶、点胶、贴装等一系列动作，且贴装精度要求达到微米级。经过严格测试和对比，该制造商最终选择了 Kollmorgen E33NCHA-LNN-NS-00 伺服电机，配套科尔摩根的 AKD 系列伺服驱动器。Kollmorgen E33NCHA-LNN-NS-00 卓越的动态响应特性和极低的转矩脉动，使得固晶臂能够实现每秒数十次的启停和位置调整，且每次停靠的位置都极其精准。新设备推向市场后，以其高效、稳定的表现赢得了众多封装厂的青睐，Kollmorgen E33NCHA-LNN-NS-00 的出色性能是这款设备成功的关键因素之一。

与竞品的对比

与市场上其他知名品牌的伺服电机（如安川的 Σ-7 系列、松下的 MINAS A6 系列、西门子的 1FK7 系列）相比，Kollmorgen E33NCHA-LNN-NS-00 有着独特的市场定位：

• 转矩密度的领先性：科尔摩根在电机电磁设计方面拥有深厚的技术积累。Kollmorgen E33NCHA-LNN-NS-00 在同等机座号下，通常能够提供比竞品更高的连续转矩和峰值转矩，这对于空间受限的高性能应用具有极大的吸引力。

• 运动平滑性的极致追求：与一些侧重通用工业的竞品不同，科尔摩根的产品在半导体、电子制造等高端领域有着极高的声誉。Kollmorgen E33NCHA-LNN-NS-00 在极低速运行的平滑性和微动控制方面的表现，代表了行业内的顶尖水平，这得益于其独特的定转子设计和制造工艺。

• 系统级的优化能力：当 Kollmorgen E33NCHA-LNN-NS-00 与科尔摩根的 AKD 伺服驱动器配套使用时，整个伺服系统可以实现从电机参数到控制算法的深度优化。这种系统级的协同设计，使得整个驱动系统的性能远超简单的“电机+第三方驱动器”的组合。

选型建议与注意事项

• 选型建议：

  1. 精确计算负载需求：在选用 Kollmorgen E33NCHA-LNN-NS-00 前，必须对应用的运动曲线进行详细分析，精确计算负载的转动惯量、所需的额定转矩和峰值转矩、以及最高转速。这是选择正确电机规格和绕组的基础。

  2. 匹配驱动器与反馈：根据系统的工作电压（如 230V 或 480V）选择对应的电机绕组。同时，根据控制精度和驱动器接口要求，选择合适的反馈装置（如旋转变压器、增量式编码器或绝对式编码器）。

  3. 考虑安装与环境要求：确认电机的法兰尺寸、轴伸形式（光轴/键轴）是否与机械结构匹配。根据现场环境选择适当的防护等级（IP65 是标准工业选择）。

• 注意事项：

  • 专业接线：Kollmorgen E33NCHA-LNN-NS-00 的动力线和反馈线必须由专业人员按照接线图正确连接。动力线和反馈线应分开布线，避免干扰。错误的接线可能导致电机无法正常运行甚至损坏驱动器和电机。

  • 驱动器参数配置：电机安装后，必须在伺服驱动器中进行正确的参数配置。现代驱动器通常支持通过电机型号自动调取电机参数的功能（如科尔摩根的“一键调谐”功能），这可以大大简化调试过程并确保最佳性能。

  • 机械安装：安装电机时，应确保电机轴与负载轴之间具有良好的对中，避免因不对中造成的额外径向力和轴承磨损。联轴器的选择和安装也至关重要。

  • 查阅官方手册：在进行安装、接线和调试前，务必详细阅读科尔摩根官方发布的 Kollmorgen E33NCHA-LNN-NS-00 电机技术手册和配套驱动器的用户指南，以获取最准确、最权威的技术信息和操作规范。
