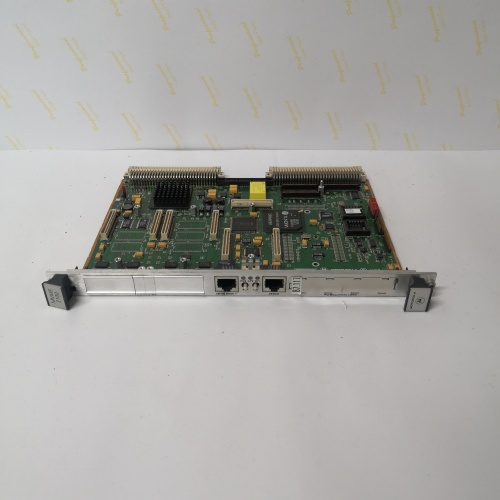

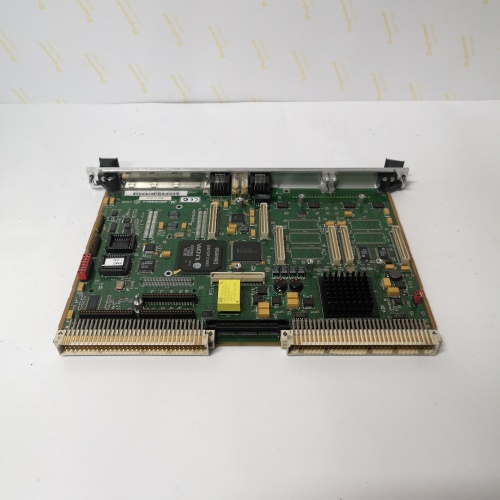

MOTOROLA MVME2400

MOTOROLA MVME2400 产品概述

MOTOROLA MVME2400 是摩托罗拉（MOTOROLA）公司在其鼎盛时期推出的一款经典VMEbus单板计算机。作为嵌入式控制领域的里程碑式产品，该板卡将强大的处理能力与丰富的I/O功能集成于单一的VME标准板卡上。MOTOROLA MVME2400 基于PowerPC 750系列处理器设计，专为工业自动化、国防、航空航天和电信等领域的苛刻实时控制应用而打造。MOTOROLA MVME2400 在很长一段时间内作为工业嵌入式计算的标杆，以其坚固性、长寿命供应和强大的实时性能而闻名于世。在对使用VME架构的老旧控制系统进行维护或现代化改造时，MOTOROLA MVME2400 代表了一个可靠且兼容性极强的解决方案。

产品参数与技术规格

MOTOROLA MVME2400 的技术规格体现了其作为高端单板计算机的强大性能。

• 产品型号： MVME2400

• 品牌： 摩托罗拉（MOTOROLA）

• 处理器： 基于PowerPC 750系列，主频通常为300MHz、366MHz或更高

• 内存： 板载SDRAM内存，可扩展至256MB或更高

• 非易失存储： 配备用于启动固件和操作系统的Flash内存

• 总线接口： 完全兼容VMEbus规范，可作为系统控制器或从设备

• 网络接口： 板载快速以太网控制器，提供高速网络连接

• 串行接口： 多个RS-232/422/485串行端口，用于连接终端或外设

• 其他I/O： 包含并行口、SCSI接口、USB接口和PCI扩展接口等

• 实时时钟： 内置电池供电的实时时钟，用于时间戳记录

• 操作系统支持： 支持VxWorks、Linux、LynxOS等多种实时操作系统

优势与核心特性

MOTOROLA MVME2400 为关键任务的嵌入式控制提供了显著的优势。其核心优势在于采用了当时业界领先的PowerPC 750系列处理器，提供了强大的整数和浮点运算能力，足以应对复杂的实时控制算法和数据处理任务。作为VMEbus标准板卡，MVME2400 具有良好的模块化和可扩展性，可以轻松与其他I/O板卡、通信板卡在同一机箱内协同工作。该板卡集成了丰富的I/O接口，包括快速以太网、SCSI和USB，使其在许多应用中可以作为独立的控制核心，无需额外的扩展卡。此外，摩托罗拉为其提供了长达数十年的产品生命周期支持和稳定的供货，这对于国防、航空航天和工业等长生命周期项目至关重要。MOTOROLA MVME2400 的坚固设计确保了其在恶劣工业环境下的可靠运行。其成熟的固件和广泛的软件支持，使得系统开发和应用移植非常方便。

行业应用案例

MOTOROLA MVME2400 被广泛应用于对可靠性有极致要求的各类嵌入式控制领域。

• 国防与航空航天： 用于雷达信号处理、飞行模拟器、火控系统、无人飞行器（UAV）和舰载指挥系统的核心控制器。

• 工业自动化： 应用于大型PLC或DCS系统的高端控制器、机器人控制器和复杂的运动控制系统。

• 电信基础设施： 作为早期软交换设备、信令网关和网络管理设备的控制核心。

• 医疗设备： 用于CT扫描仪、MRI系统和大型影像诊断设备的数据处理和控制。

• 交通运输： 应用于铁路信号系统、列车控制管理系统（TCMS）和高速公路交通监控系统。

竞品对比

在当时，与MOTOROLA MVME2400 直接竞争的产品包括FORCE Computers和Concurrent Technologies等公司的VME单板计算机。FORCE的产品在性能上通常紧随其后，但在软件生态和开发工具链的完善程度上，MVME2400 凭借摩托罗拉强大的市场地位和与风河（Wind River）VxWorks的紧密合作，拥有更广泛的开发者基础。与基于x86架构的VME单板机相比，PowerPC架构在实时中断响应和处理方面具有传统优势，因此在硬实时应用领域更受青睐。MVME2400 的成功在于其不仅是一块硬件板卡，更是一个经过验证的、拥有完整软件生态和长期支持的计算平台。

选型建议与注意事项

在选择或更换 MOTOROLA MVME2400 时，需要综合考虑以下技术要点。

1. 具体配置确认： MOTOROLA MVME2400 有多种配置版本，包括不同的处理器型号、内存大小和板载功能。务必确认所选型号的配置完全符合您应用的需求。

2. 操作系统兼容性： 确认您计划使用的实时操作系统（如VxWorks、Linux）版本是否有针对 MVME2400 的BSP（板级支持包）。

3. 内存和存储考量： 评估您的应用程序对内存和存储空间的需求，确保板载资源充足。老旧板卡上的电池供电SRAM可能需要更换电池。

4. 环境适应性： 尽管设计坚固，仍需确认 MVME2400 的工作温度范围是否满足安装环境的要求，特别是对于无风扇的密闭机箱应用。

5. 开发环境： 确保您拥有或能够获取支持该处理器的交叉编译工具链和调试器。

6. 备件老化问题： 作为一款经典产品，其上的电解电容等器件可能已接近使用寿命末期。在对可靠性要求极高的应用中，建议对备件进行老化测试或寻找专业维修机构进行保养。

7. 正品采购： 鉴于 MOTOROLA MVME2400 在关键任务系统中的核心地位，务必通过可信赖的工业备件供应商采购，确保板卡的真实性和质量，避免因使用有故障的板卡导致系统停机。
